精密测量用蓝色比较器支撑构件

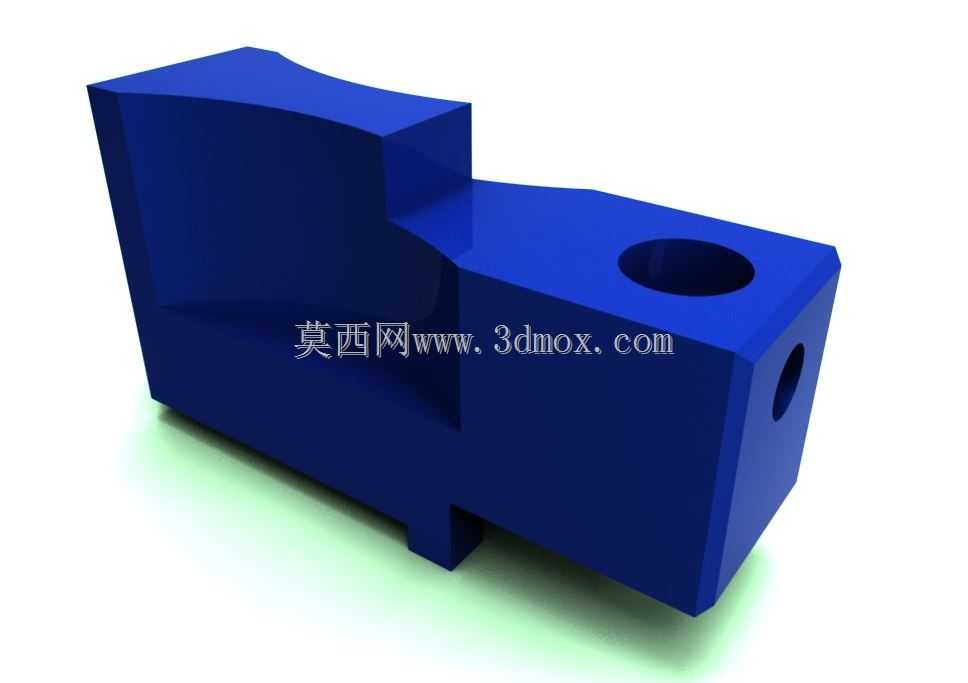

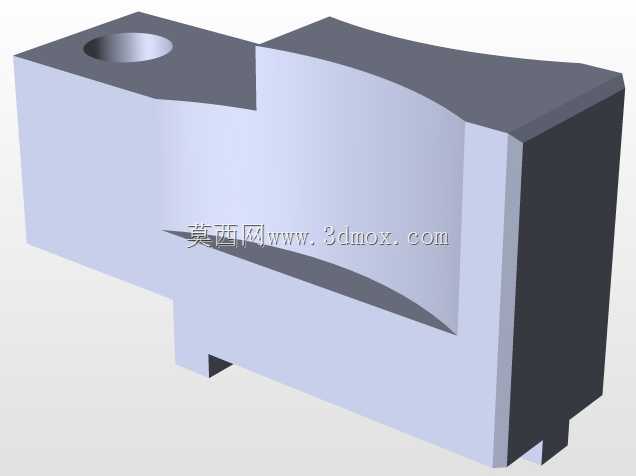

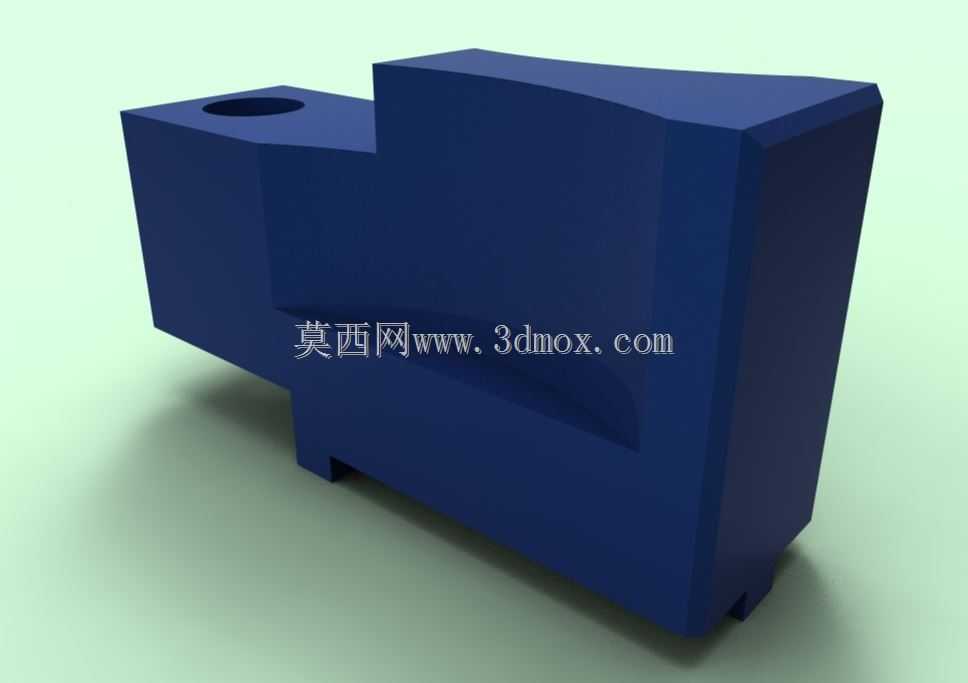

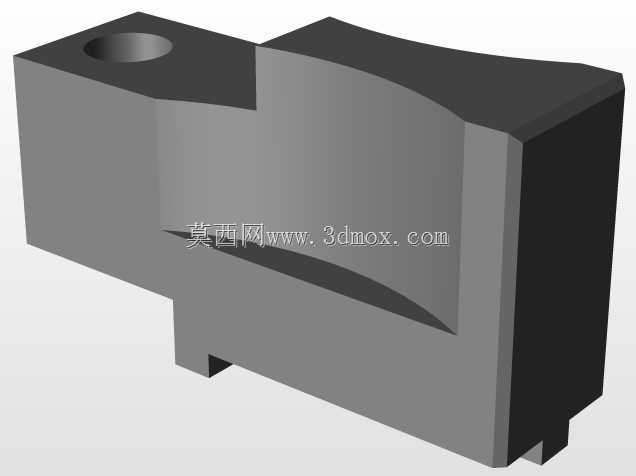

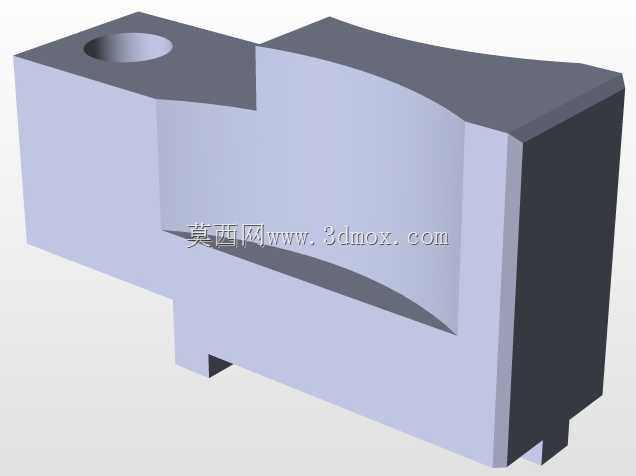

　　在精密尺寸检测工位上，这类比较器构件是完成工件形位公差比对测量的核心支撑载体，日常多用于车间计量室的批量工件抽检、工序间尺寸复核场景，配合百分表或电感测头使用时，能为测头提供稳定的安装基准，避免测量过程中因支撑刚性不足产生的读数漂移问题。从结构设计逻辑来看，构件整体采用一体化铣削成型的块状构型，没有多余的拼接结构，从根源上消除了装配间隙带来的测量误差，主体部分做了不等高的台阶式布局，较高的一侧立面作为测头安装的定位基准面，平面度控制在微米级，能保证测头安装后测量轴线与待测工件基准面保持垂直。构件上开设的两处通孔承担不同的功能，直径较大的沉孔用于穿装锁紧螺栓，可将整个构件快速固定在测量平台的T型槽或者专用测量夹具座上，

　　孔位周边做了局部加厚处理，避免螺栓锁紧时构件产生形变影响基准精度；直径较小的侧向通孔用于安装测头锁紧顶丝，可适配不同杆径的比较器测头，调整测头伸出长度后拧紧顶丝即可完成固定，无需额外设计复杂的装夹结构。在安装边界的考量上，构件底部设置了两处定位凸台，凸台的间距与常用测量平台的槽距匹配，安装时凸台卡入平台槽内即可完成初步定位，不需要反复调整构件的安装位置，能大幅缩短计量前的准备时间；构件的侧向轮廓做了斜切避让处理，当测量小型轴类、套类工件时，待测工件可以靠近构件基准面放置，不会出现结构干涉，保证测头能顺利接触到工件的待测表面。从实际使用的功能特性来看，构件的非基准面做了轻量化的切削处理，在保证整体刚性满足测量要求的前提下，

　　尽可能降低了构件自身重量，方便计量人员在不同测量工位间转移使用；所有棱边都做了小尺寸的倒角处理，既避免了尖锐棱边划伤操作人员，也能防止安装时棱边与测量平台、测头部件产生磕碰损伤基准面。这类构件的设计没有采用复杂的曲面造型，所有加工面以平面和规则孔位为主，既降低了加工难度，也方便后续使用中的精度校准，当基准面出现轻微磨损时，只需在平面磨床上对定位基准面做微量修磨即可恢复精度，不需要整体更换构件，能有效降低计量工位的耗材成本。在不同的测量场景下，这类构件还可以配合加高垫块使用，拓展测量的高度范围，满足不同尺寸规格工件的比对测量需求，构件的表面做了氧化处理，能在车间多油污、多切削液的环境下长期使用，不会轻易出现锈蚀问题，长期存放也能保持基准面的精度稳定性。
