百分表测量台架检测工装结构设计

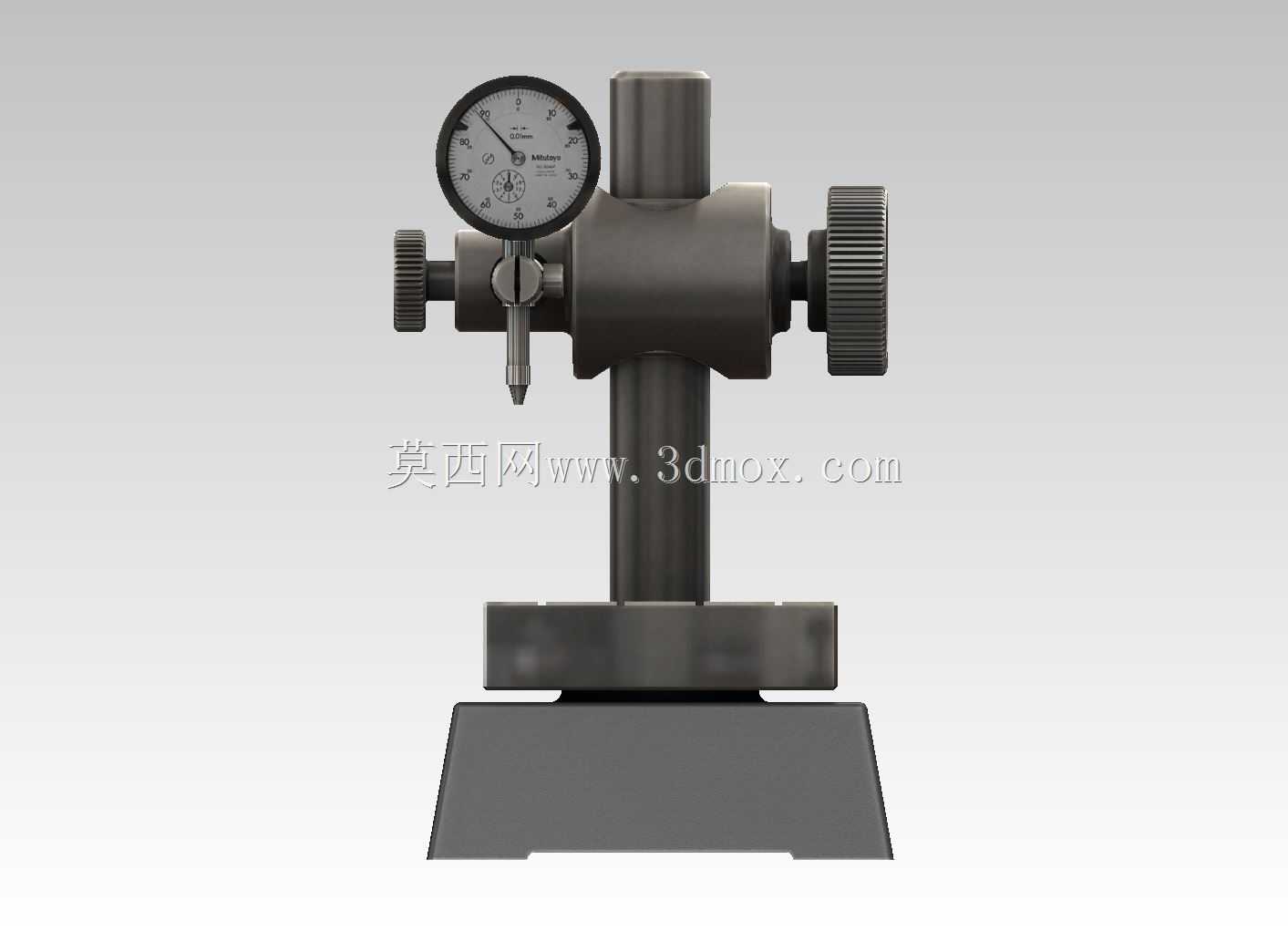

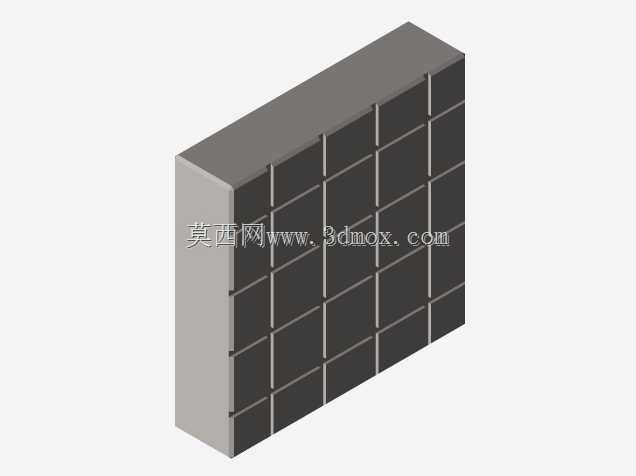

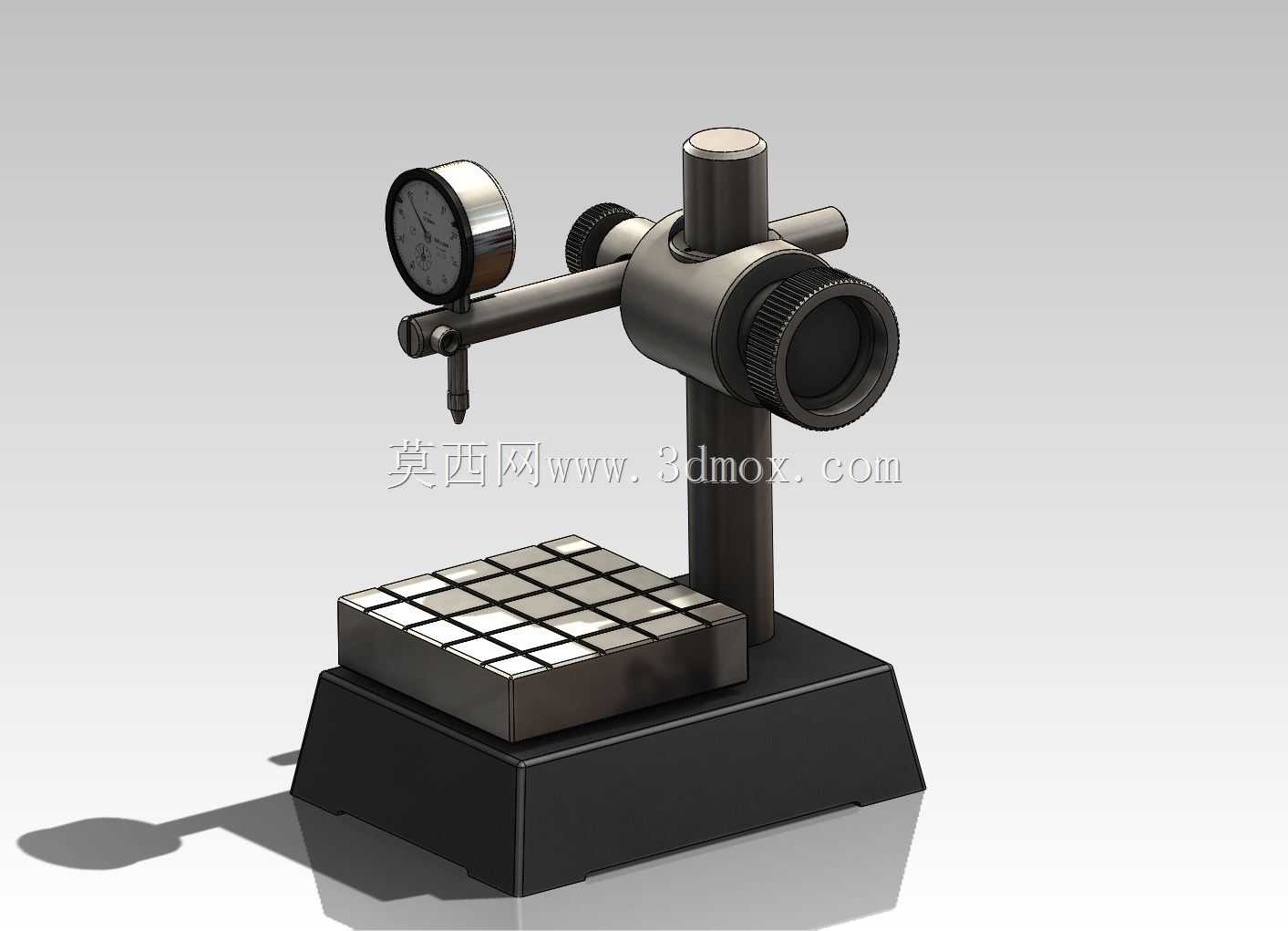

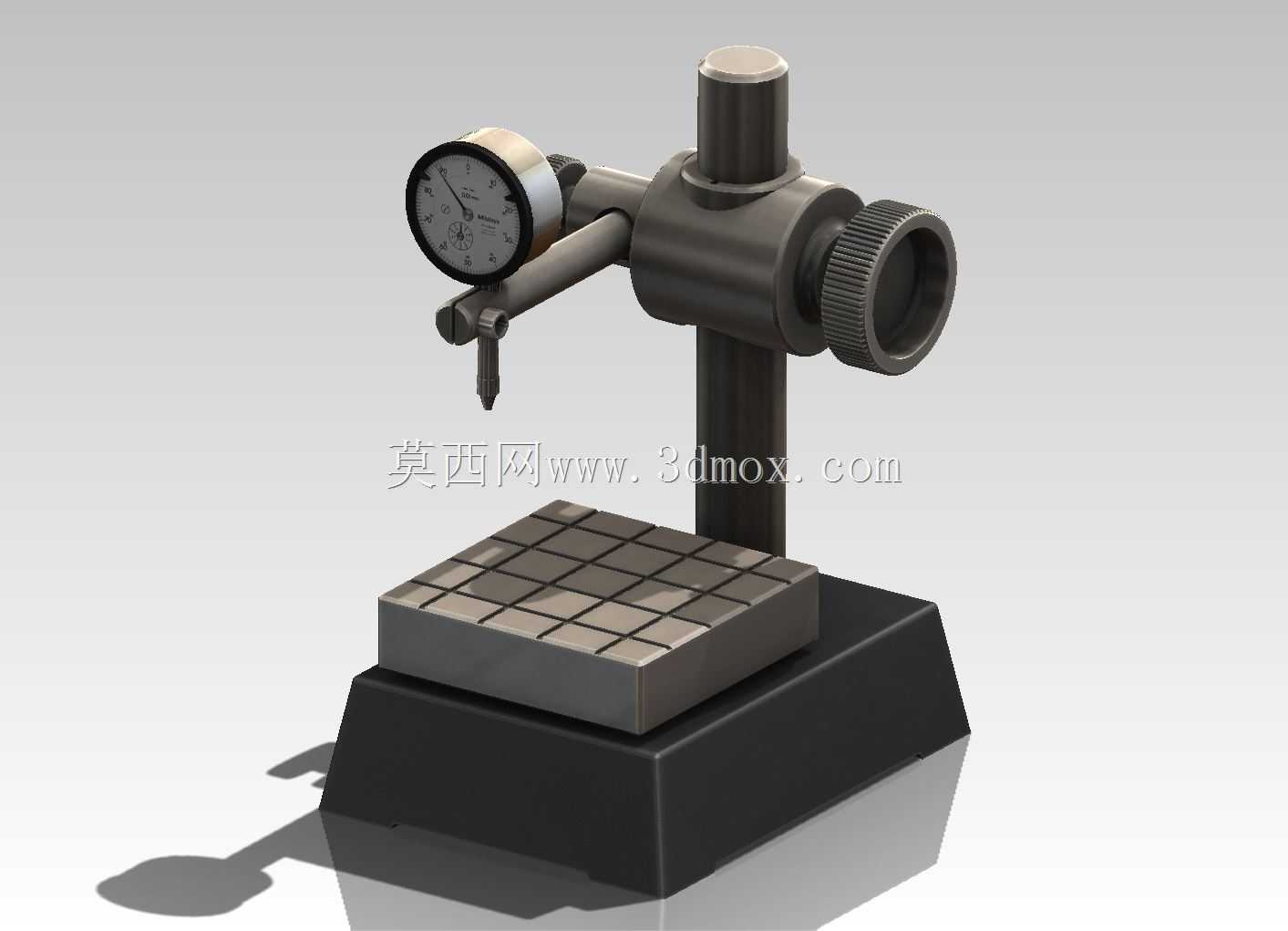

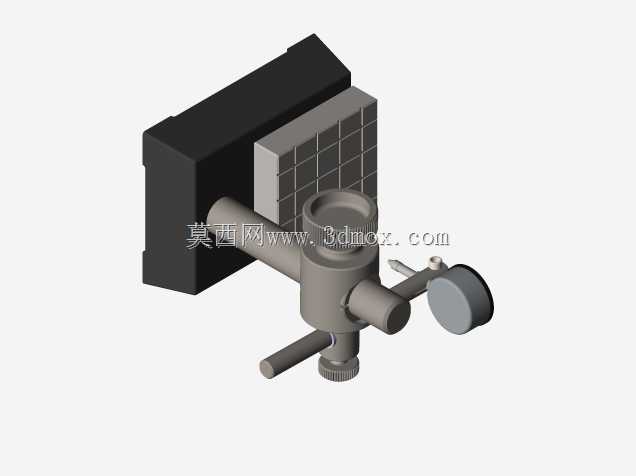

　　在机加工车间的工序间检测、计量室的精密尺寸校验场景中，这类百分表测量台架是出镜率极高的基础检测工装，区别于手持百分表的晃动误差，台架的刚性支撑结构能把百分表的测量精度稳定控制在微米级区间，满足轴类零件圆跳动、平板类零件平面度、工装夹具定位面平行度等常规形位公差的检测需求。从结构设计逻辑来看，整个台架采用分体式模块化设计思路，底部是高比重铸铁基座，基座底部做了整面精磨处理，和检测平台贴合时不会出现翘边虚接，基座上方的方格形工作台面经过高频淬火处理，表面硬度达到HRC58以上，日常放置被测零件时不会因为磕碰留下凹痕，工作台面的平面度控制在0.002mm以内，作为检测基准面能避免基准本身的形位误差传导到最终测量结果里。

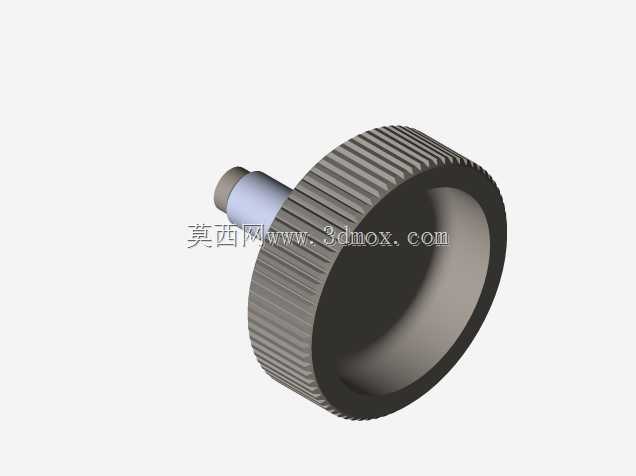

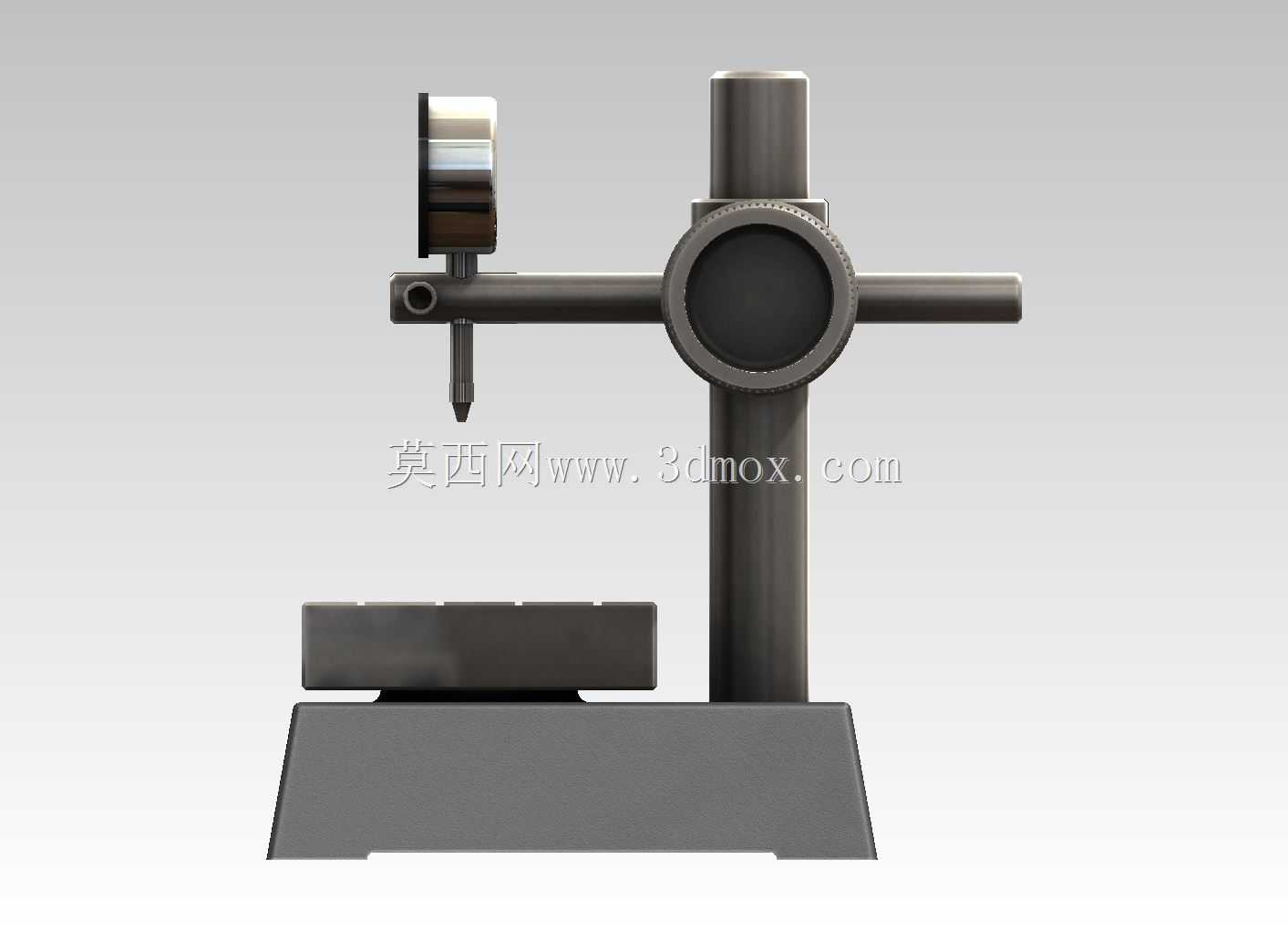

　　垂直立柱采用冷拉圆钢加工，外圆做了镀铬防锈处理，立柱和基座的连接采用过盈配合加骑缝销固定，避免长期使用后立柱出现倾斜偏移，横臂和立柱的连接采用燕尾槽加锁紧旋钮结构，松开旋钮时横臂可以沿着立柱上下滑动调整高度，也能围绕立柱做360度旋转，调整到合适测量位置后拧紧旋钮，内部的涨紧套会抱紧立柱，保证测量过程中横臂不会出现滑移下坠。百分表的安装孔设置在横臂前端，孔内做了铜衬套，避免频繁装拆百分表时磨损安装孔导致配合间隙过大，安装孔侧面的锁紧螺钉采用细牙螺纹，拧紧时不会顶伤百分表的夹持套筒，同时能保证百分表装夹后和测量方向保持同轴，避免侧斜带来的测量示值误差。横臂侧面的粗调手轮用于快速调整测量头的上下位置，

　　靠近百分表一侧的微调旋钮可以实现微米级的进给调整，在测头快要接触被测表面时，通过微调旋钮缓慢进给，能避免测头冲击力过大损坏百分表内部的齿轮传动结构，也能保证测头和被测面的接触压力处于百分表的额定测量区间内。从安装边界尺寸来看，这类台架的基座长宽通常控制在200mm*150mm左右，垂直立柱的有效高度行程在150mm上下，横臂的水平伸出长度最大可达120mm，能覆盖绝大多数中小型机加工零件的检测范围，不需要额外搭配加高块或者延长臂就能完成常规检测作业。日常使用时需要注意，工作台面要避免放置毛坯件或者带铁屑的零件，铁屑嵌在工作台面和被测零件之间会直接导致测量数据失准，每次使用完毕后要把百分表拆下放回专用量具盒，

　　台架的立柱和横臂滑动面要定期涂抹少量防锈润滑油，避免长期暴露在车间切削油雾环境下出现锈蚀卡滞。和市面上常见的磁性表座相比，这种固定式铸铁台架的刚性更强，不会因为磁性吸力不足或者磁座开关误碰导致表架移位，适合在固定检测工位长期使用，尤其是在批量零件的工序抽检环节，不需要反复调整表架位置，只要把零件放置在工作台面上，就能快速读取测量数值，检测效率比磁性表座提升40%以上。设计这类台架时最容易忽略的细节是横臂的受力变形量，很多新手设计时会把横臂直径做的过细，当百分表伸出到最大行程时，横臂自身的重力变形会达到0.01mm以上，完全覆盖了零件本身的尺寸公差，所以在建模阶段就要做有限元受力分析，保证横臂在最大伸出长度、挂载百分表的工况下，端部的变形量不超过0.001mm，才能满足精密检测的刚性要求。另外工作台面的方格槽设计，一方面是为了减轻基座整体重量，另一方面是方便安装夹具挡块，在检测异形零件时可以通过挡块快速定位，不需要每次都找正零件位置，进一步提升检测效率。
