带钥匙扣的卡扣式塑料连接插头结构

　　日常做消费类小五金配套结构设计时，这类带钥匙挂扣功能的对插式塑料连接件，是随身便携小工具、小型电子配件挂载场景里很常见的结构形式，很多户外便携小装备、随身收纳配件的挂载组合都会用到这类结构，不需要额外的金属紧固件，靠塑料件自身的弹性形变就能完成扣合锁定，拆装都不需要辅助工具，徒手就能操作。

　　从实际使用的场景来看，这类结构主要用在需要频繁拆分、组合的随身挂载配件上，比如便携工具的分体式收纳壳、小型照明设备的挂载底座、随身数码配件的保护壳拼接，核心是要满足两个对插件扣合后不会因为日常行走、轻微晃动出现松脱，同时需要拆分的时候不需要太大力气就能拨开卡扣，还要预留钥匙挂环的安装位，能直接穿入钥匙圈或者挂绳，和日常携带的钥匙串、挂包扣位结合。

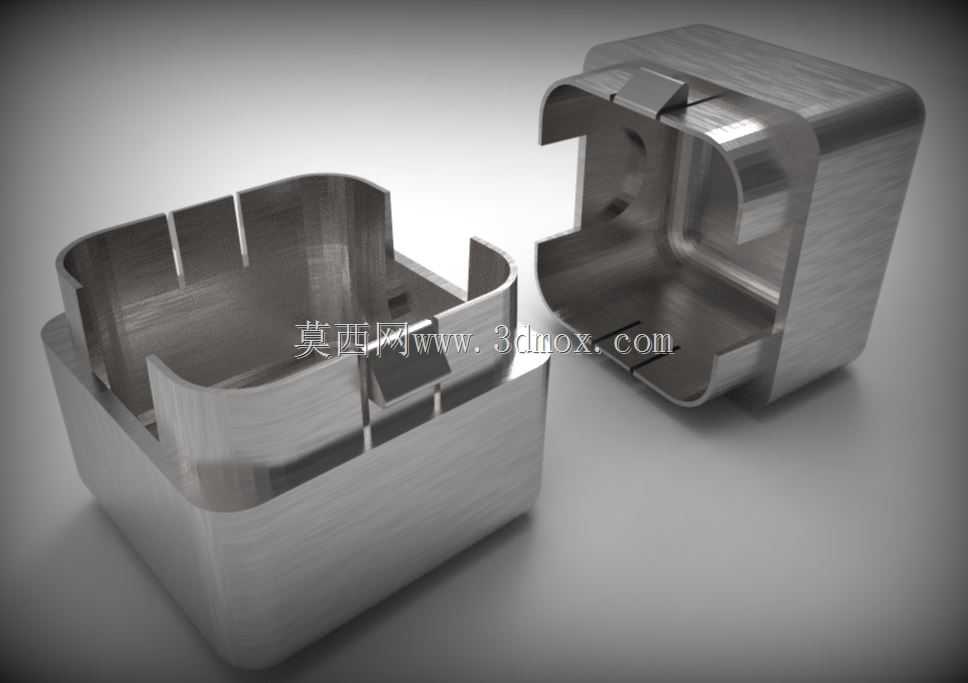

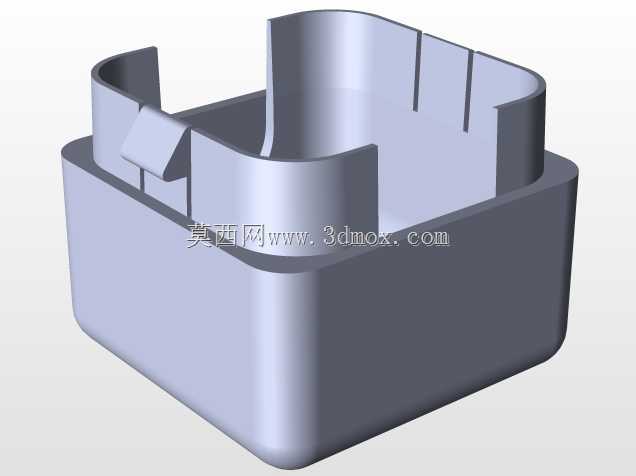

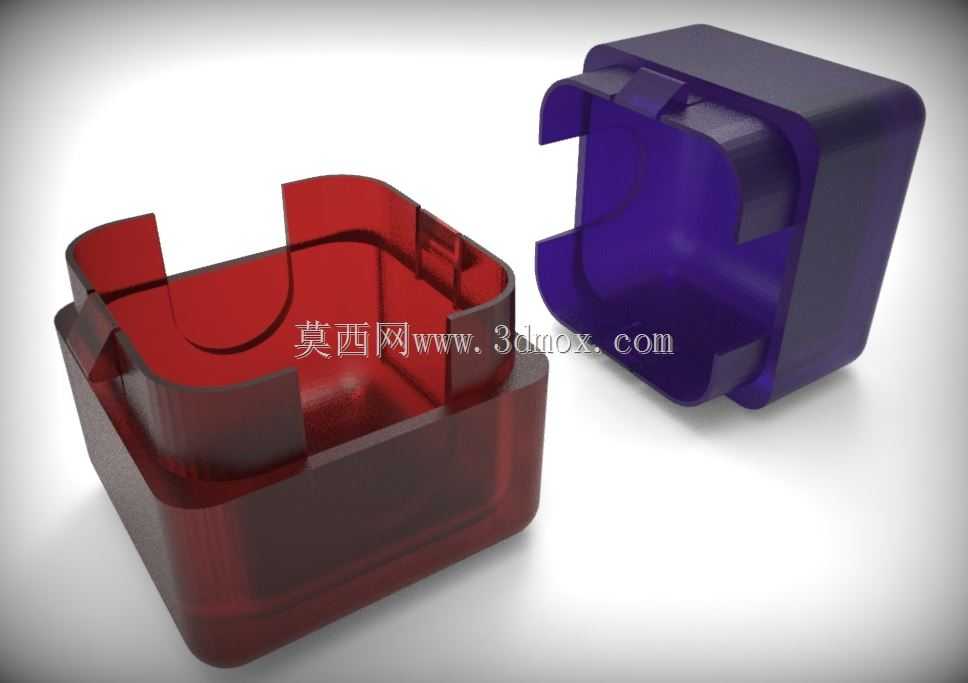

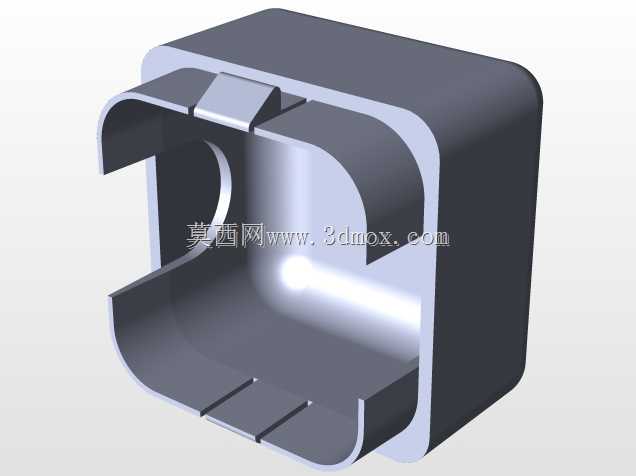

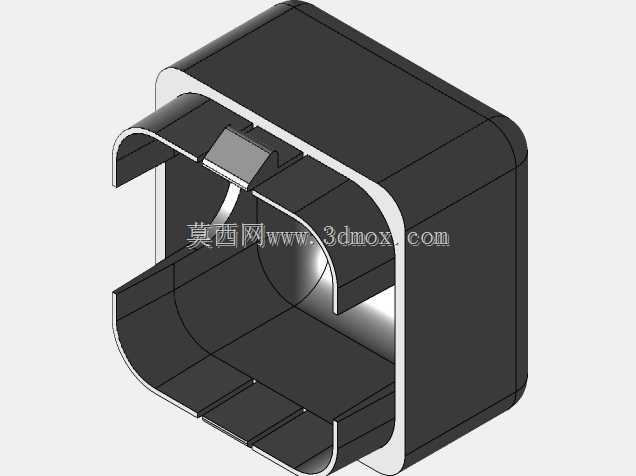

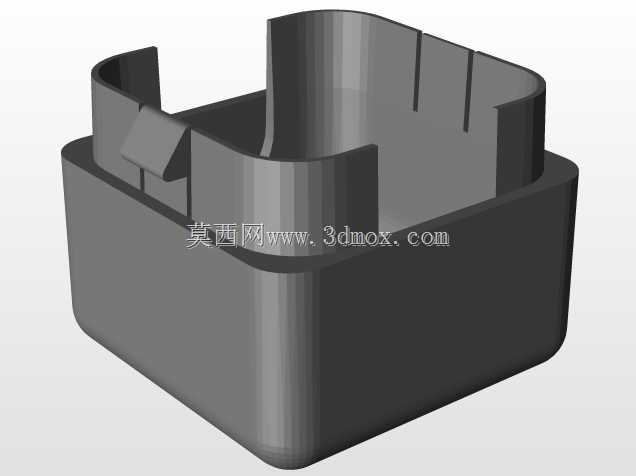

　　设计这类结构的时候，首先要考虑的是塑料材质的弹性变形量，图里的半透明红、紫配色的两个对插件，分别是公头和母座的结构，公头外侧设置了带倒扣的弹性卡爪，母座内侧对应位置做了限位卡槽，也就是标注的榫槽结构，当两个部件对插到位时，公头的卡爪会顺着母座的导入斜面滑入，到位后卡爪回弹卡入母座的卡槽内，形成轴向的限位，不会因为轴向拉力直接脱开。拆分的时候只需要按压两侧外露的卡爪按压位，让卡爪向内形变脱离卡槽，就能直接把两个部件拉开，操作逻辑很简单，没有复杂的解锁结构。

　　外形上两个部件都做了圆角过渡的方型壳体，没有尖锐的棱角，放在口袋里不会勾刮衣物面料，壳体的壁厚是均匀设计的，按照常规注塑件的壁厚要求控制在1.8-2.2mm区间，避免注塑成型的时候出现缩痕、缺胶的问题，卡爪的位置做了局部的减薄处理，保证按压的时候有足够的弹性形变空间，同时卡爪根部做了R角过渡，避免反复按压形变的时候出现应力集中断裂的问题，正常使用下反复拆装的寿命能满足日常随身配件的使用要求。

　　安装边界上，两个部件对插的配合段长度做了8mm的设计，保证扣合后有足够的重叠定位长度，不会出现径向的晃动错位，配合面之间留了0.15mm的单边间隙，兼顾注塑成型的公差余量和插拔的顺滑度，不会因为注塑件的尺寸偏差出现插不进去或者扣合后松旷的问题。钥匙挂扣的位置是在壳体的外侧做了一体化的挂耳结构，挂耳上的穿孔直径是5mm，能适配市面上绝大多数标准钥匙圈、登山挂扣的尺寸，挂耳和主体壳体的连接位置做了加厚的加强筋处理，承受5kg以内的静态拉力不会出现断裂，满足日常挂载随身小物件的承重要求。

　　实际做结构验证的时候，还要考虑不同环境温度下的性能表现，常规选用ABS或者PC材质的情况下，零下10度到零上60度的日常使用环境里，卡爪的弹性不会出现明显的变化，不会因为低温变脆导致卡爪断裂，也不会因为高温变软导致扣合力不足松脱。两个部件的内部空腔可以根据实际搭载的配件做适配调整，比如放置小型的蓝牙追踪器、便携拆快递的小刀、迷你U盘这类小物件，扣合后就能形成封闭的保护空间，同时通过挂扣直接挂在钥匙串上，不容易丢失。

　　这类结构的设计难点在于平衡扣合力和解锁力度，扣合力太小的话日常携带容易意外脱开，里面放置的小物件容易丢失，解锁力度太大的话，需要拆分的时候徒手按不动，使用体验很差，所以在卡爪的倒扣角度设计上，一般把倒扣的咬合面做15度的斜角，导入面做30度的斜角，这样既可以保证扣合的时候顺滑推入，锁定后有足够的咬合力，按压解锁的时候需要的力度控制在15-20N，也就是单根手指稍微用力就能按压到位，符合日常使用的操作力度习惯。另外壳体的外表面做了细微的磨砂纹理处理，手上有汗的时候插拔也不会打滑，操作的时候更容易发力。
