纸料浇铸机用L型金属安装支架结构

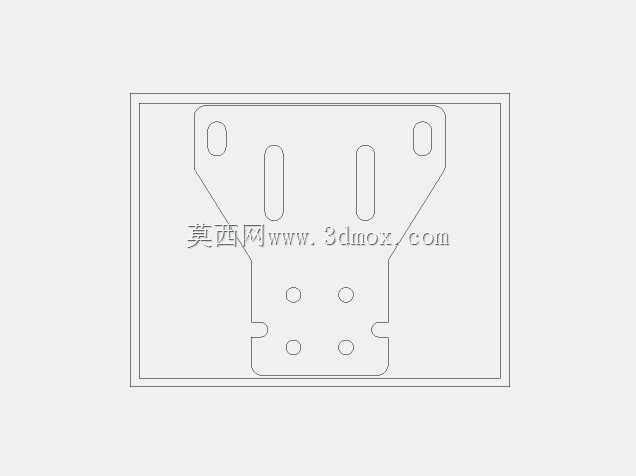

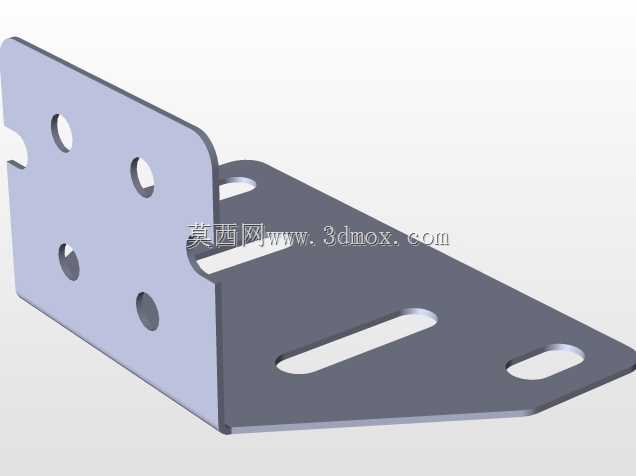

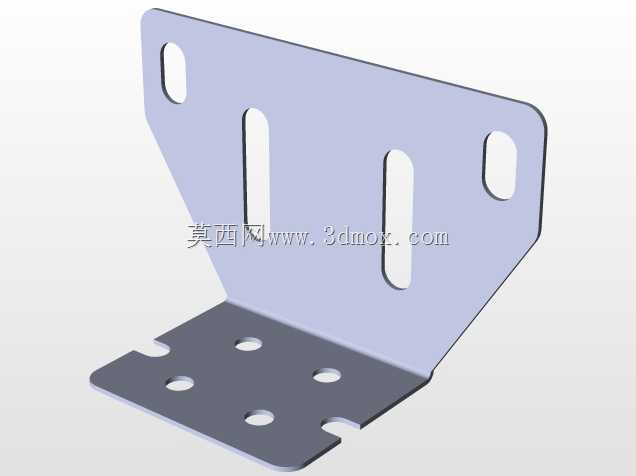

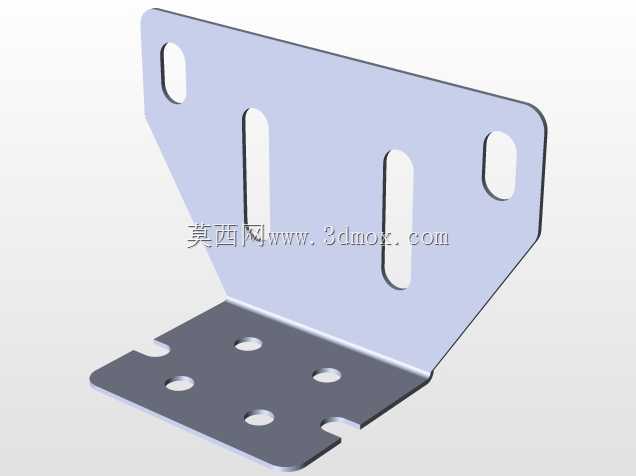

　　这款L型折弯金属支架是纸料浇铸机配套的专用安装固定构件，主要用于浇铸工位上传感器、导流管路或是小型气动执行元件的定位安装，在纸料浇铸的连续生产流程中，这类支架需要长期接触生产现场的纸浆湿气、偶尔的高温料液溅射，同时还要承受配套元件运行时的小幅振动，因此在结构设计上做了多维度的适配优化。从结构形态来看，支架采用垂直折弯的L型构型，垂直安装面与水平承载面通过一次折弯成型，折弯处做了小半径圆角过渡，避免折弯应力集中导致的板材开裂，同时也能减少安装时的锐角划伤风险。垂直安装面上开设了三个长圆形调节孔，两侧的孔位对称分布，中间孔位居中设置，长圆孔的长度方向沿垂直方向延伸，安装时可以根据配套元件的实际安装高度做上下位置微调，

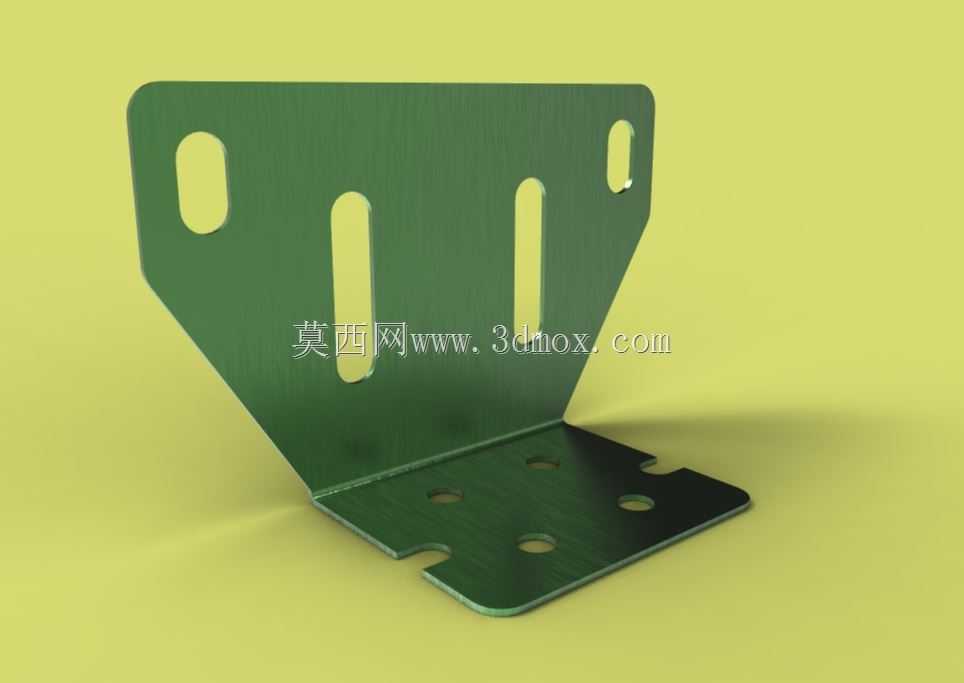

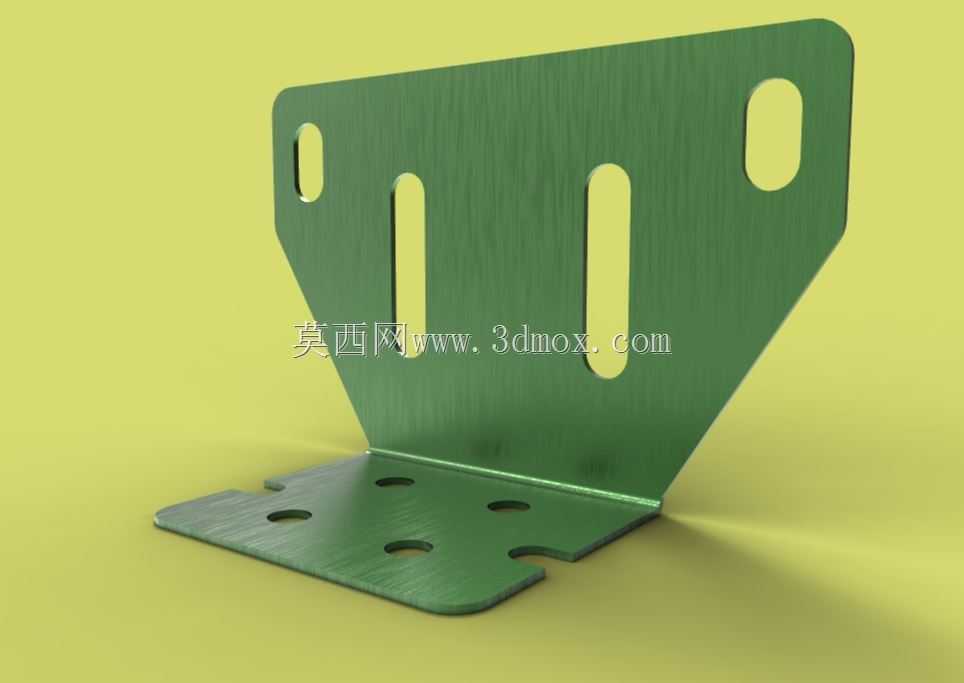

　　不需要在设备机架上重新打孔，适配不同安装高度的元件固定需求，长圆孔的宽度匹配常用的M6内六角安装螺栓，孔边做了去毛刺处理，避免螺栓穿装时卡滞。水平承载面作为元件的安装基准面，平面度控制在0.1mm以内，面上开设了四个圆形安装孔，同时在承载面的两个侧边做了缺口式让位设计，当配套元件的安装座有突出定位销或是走线槽时，缺口位置可以直接避让，不需要额外对支架进行二次切割加工，减少现场安装的改制工作量。板材选用冷轧钢板加工，表面做了喷塑防锈处理，涂层厚度控制在60-80μm，能够耐受生产现场的潮湿环境腐蚀，同时绿色的涂层也和浇铸设备的主体涂装色调保持一致，不会出现突兀的视觉差异。安装边界方面，

　　垂直安装面的高度尺寸适配浇铸机机架上常用的200mm间距安装梁，水平承载面的伸出长度控制在120mm，不会过度占用浇铸工位的操作空间，同时承载面的承重能力可以满足5kg以内的小型元件安装需求，不会因为长期承重出现折弯变形。在实际应用场景中，这类支架通常安装在浇铸机的料斗侧方机架位置，用来固定纸料液位检测传感器，传感器的检测端正对料斗内部，通过垂直面的长圆孔可以微调传感器的检测高度，适配不同液位高度的生产工艺要求，水平面上的安装孔可以直接固定传感器的安装座，侧边的让位缺口刚好可以穿过传感器的信号线缆，避免线缆被支架边缘磨损。设计过程中特意规避了多余的结构凸起，整个支架的外轮廓没有突出的棱角，所有外露边都做了倒钝处理，

　　生产人员在工位旁操作、清理设备时不会被支架剐蹭。另外，支架的折弯角度严格控制在90°±0.5°，保证垂直安装面贴紧机架时，水平承载面保持水平状态，避免安装在上面的元件出现倾斜，影响检测精度或是管路对接的同轴度。考虑到浇铸生产过程中会有定期的设备冲洗需求，支架的板材表面做了疏水处理，冲洗后的水渍不会长期附着在板面上，减少锈迹产生的概率，延长支架的实际使用寿命。和市面上通用的L型支架相比，这款支架的孔位设置完全匹配纸料浇铸机的常用安装点位，不需要现场重新打孔改制，安装效率可以提升60%以上，同时针对性的让位缺口和调节孔设计，也能覆盖更多同类型小型元件的安装需求，不用为不同的元件单独设计定制支架，减少设备备件的种类储备。
