叉型轴杆连接类机械零件结构设计

项目分类:通用五金配件 发布时间:2021-11-27 ID:422110
  • 叉型轴杆连接类机械零件结构设计
  • 叉型轴杆连接类机械零件结构设计
  • 叉型轴杆连接类机械零件结构设计
  • 叉型轴杆连接类机械零件结构设计
  • 叉型轴杆连接类机械零件结构设计

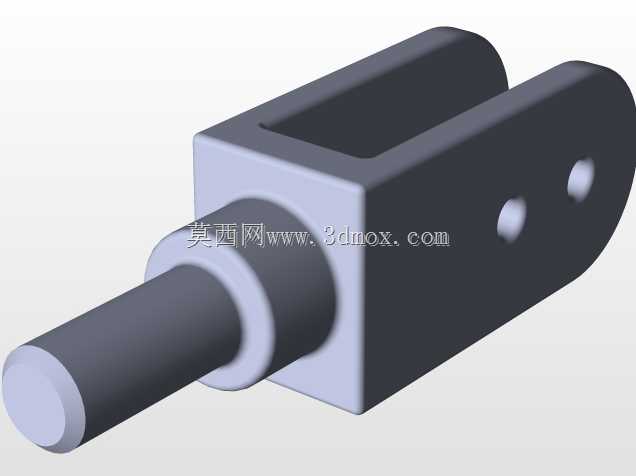

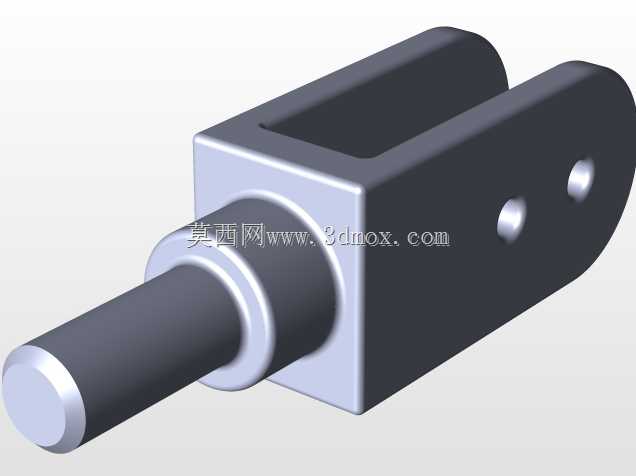

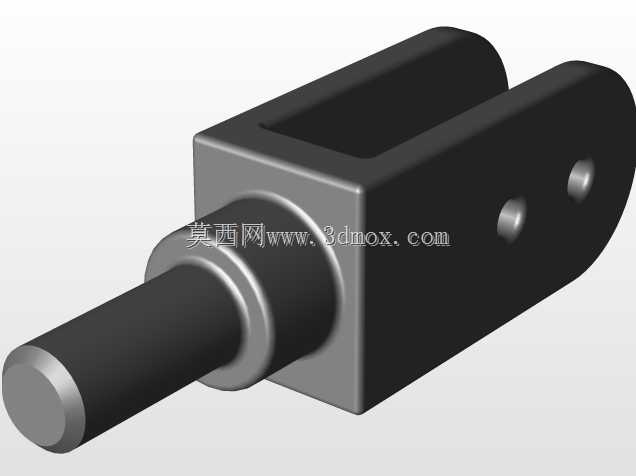

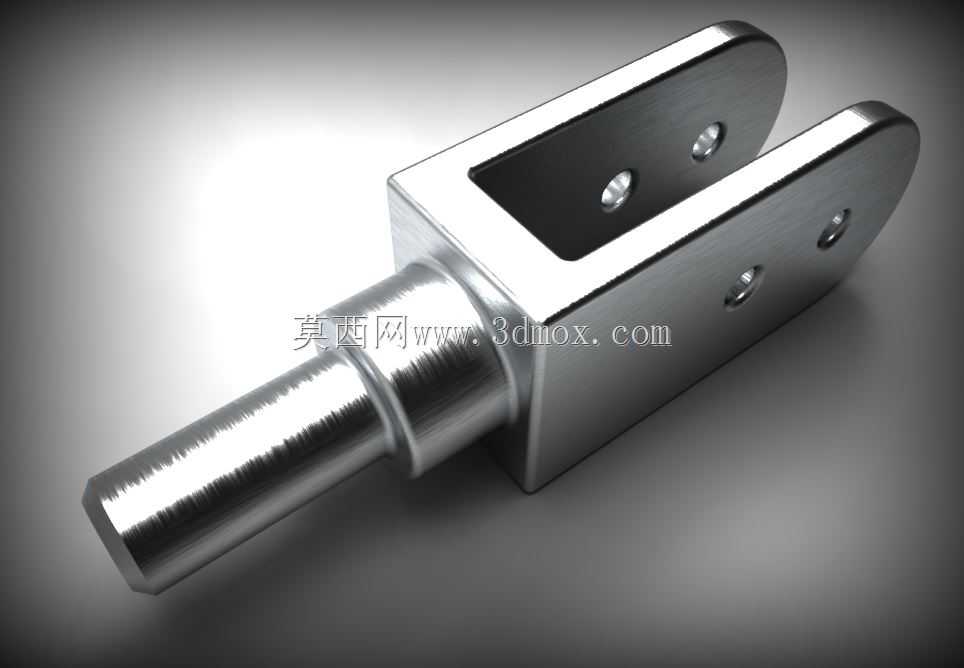

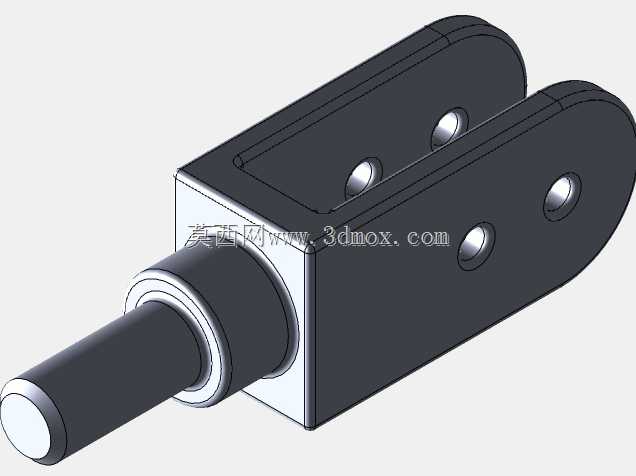

  这类叉型轴杆连接件在工业传动、工装夹具、自动化输送线的铰接点位应用十分广泛,日常做设备改造时经常会碰到需要定制这类零件的场景,它的核心作用是实现轴类部件与叉型支座的刚性衔接,同时承担径向载荷与小幅的扭矩传递,在往复摆动的铰接工位上,这类零件的结构合理性直接决定了整套机构的运行寿命。从结构上看,零件一端为阶梯光轴结构,轴段做了分级变径处理,靠近叉体的轴肩位置是主要的承载限位面,装配时这个轴肩会抵靠在配套支座的轴承端面,限制轴杆的轴向窜动,光轴段的表面粗糙度要求较高,一般需要达到Ra1.6以下,才能保证与直线轴承或者铜套配合时的滑动顺畅度,减少长期往复运动带来的磨损。另一端的叉型支座部分做了U型开槽设计,

  槽体两侧的耳板上预留了螺纹安装孔,用来固定配套的铰接销或者外接摆臂,耳板的外侧做了圆弧过渡处理,避免装配时与周边结构发生运动干涉,同时也能消除直角处的应力集中,在承受交变载荷时不会出现应力开裂的问题。做这个零件的三维建模时,首先要确定轴段与叉体的同轴度公差,这个公差一般要控制在0.02mm以内,否则装配后会出现轴杆卡滞、摆动不顺的问题;其次是U型槽的宽度尺寸,需要与配套的插入件保留0.1-0.2mm的装配间隙,间隙过小会导致装配困难,间隙过大则会出现铰接晃动,影响传动精度。安装边界方面,光轴段的总长度需要匹配支座的安装厚度,伸出端的长度要预留锁紧螺母或者卡簧的安装位置,叉体部分的总宽度不能超过安装工位的横向空间,

  耳板上的安装孔中心距要严格匹配外接部件的孔位,避免出现装配错位。这类零件一般采用45号钢作为毛坯材料,经过车床粗加工、精加工轴段后,再通过铣床加工叉型槽与安装孔,最后做表面发黑或者镀锌处理提升防锈能力,在载荷较大的工况下,还会对轴段表面做淬火处理,提升表面硬度增强耐磨性。实际选型替换时,要先核算轴径对应的承载能力,轴径每提升一个规格,径向承载能力会提升40%左右,同时要确认叉体槽宽与外接部件的匹配度,不能只看轴径尺寸就盲目替换,否则很容易出现安装后无法使用的问题。建模过程中还要注意各过渡位置的圆角处理,尤其是轴肩与叉体衔接的位置,不能做成直角,要保留R1-R2的过渡圆角,这个位置是应力集中的高发区,

  很多同类零件的断裂失效都是因为过渡位置没有做圆角处理,在长期交变载荷下出现疲劳裂纹。另外叉体上的螺纹孔深度要满足螺栓拧入深度要求,一般钢件的螺纹拧入深度要达到螺栓直径的1.5倍以上,才能保证连接强度,避免受力时螺纹滑牙。在做装配验证时,要先检查轴杆与支座的配合松紧度,手动转动轴杆应该无卡滞、无明显旷量,叉体与外接摆臂连接后,摆动全程不能出现干涉点位,在极限摆动位置要预留足够的安全间隙,防止运行时出现部件碰撞。这类零件虽然结构不算复杂,但作为传动链路里的基础连接件,每一处尺寸公差、形位公差的设置都会影响整套机构的运行稳定性,做设计时不能因为零件简单就忽略细节校验,很多设备的小故障往往都是这类基础零件的设计疏漏导致的。
