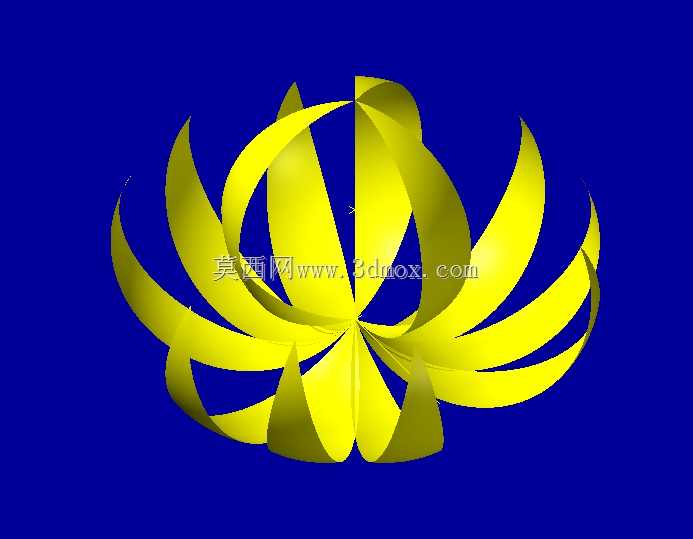

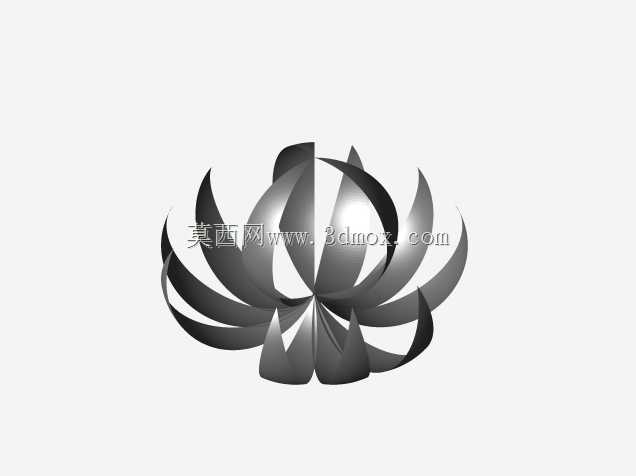

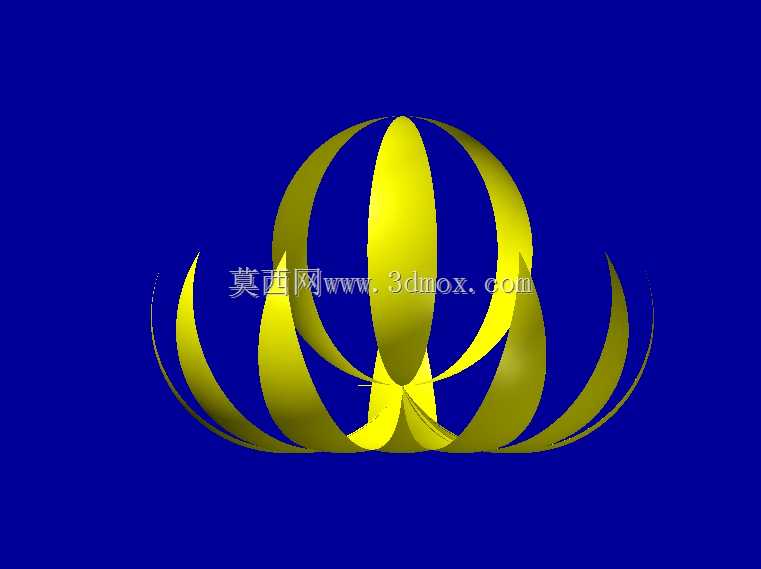

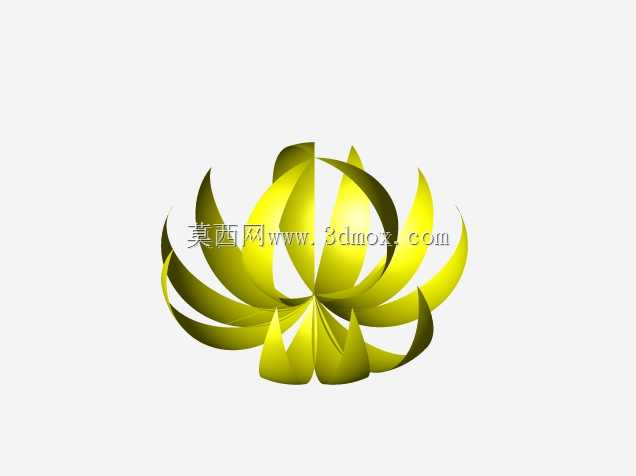

十二瓣仿生莲花开合式机械结构

　　这类仿生花瓣开合结构，最早在文创展陈、动态艺术装置领域有较多落地场景，近年也逐步延伸到特种防护罩、可变径导流机构、智能装饰构件的设计选型中。不同于常规平面开合的翻盖或剪叉结构，十二瓣莲花式的曲面开合，能在极小的收缩占比下实现大直径的展开覆盖，单瓣的曲面弧度经过反复拟合，完全展开时相邻瓣片的边缘贴合间隙控制在0.2mm以内，不会出现漏空或卡滞的问题。

　　从实际功能来看，这类结构展开后可形成类碗状的承托空间，收缩时所有瓣片沿中心轴收拢，整体外径仅为展开状态的35%左右，非常适合安装在空间受限、需要在工作状态形成封闭围护、非工作状态完全收纳不占用通行空间的工位。比如精密检测工位的防尘护罩，检测时瓣片展开罩住检测区域，隔绝外界浮尘与气流干扰，检测完成后收拢贴靠中心基座，不影响工件上下料的操作空间；还有户外景观的动态灯光载体，瓣片内侧可嵌入LED灯条，展开时形成漫反射的莲花造型灯光，收拢时可完全隐藏灯体，避免户外长期暴晒加速灯珠老化。

　　设计过程中最先确定的是瓣片的旋转支点位置，十二瓣结构沿中心基座圆周均布，每个瓣片的支点都设置在靠近基座底端的位置，支点连线形成的分度圆直径要小于收拢状态下的整体外径，避免相邻瓣片在开合过程中出现运动干涉。单瓣的曲面不是规则的圆弧面，而是采用双曲率拟合：靠近支点的下段曲面曲率更大，保证收拢时瓣片能紧密贴合中心基座的外圆柱面，不会出现外凸的棱角；上段曲面曲率逐步放缓，展开后上段边缘能自然形成平滑的圆形轮廓，不会出现尖角突出。瓣片的厚度从支点处到顶端逐步递减，支点处厚度保留足够的安装余量，用来嵌装旋转轴与联动拨块，顶端厚度控制在1.5mm以内，既保证曲面的视觉轻盈感，也能减少开合过程中的风阻，户外使用时不会因为风载出现瓣片抖动。

　　安装边界方面，中心基座采用圆柱式结构，基座内部预留联动机构的安装空间，可根据驱动需求选配微型电动推杆或者旋转拨盘驱动，所有瓣片的旋转轴都采用统一规格的不锈钢销轴，销轴与瓣片的安装孔之间加装聚四氟乙烯轴套，长期往复开合也不会出现磨损松旷。整个结构收拢状态下的整体高度与展开后的最大直径比例控制在1.2:1，安装时只需要固定中心基座的底端法兰即可，不需要额外的外围支撑结构，法兰上的安装孔采用均布设计，可适配不同规格的安装台面。

　　在运动逻辑设计上，十二瓣结构采用同步联动设计，单个驱动件即可带动所有瓣片同步开合，不需要给每个瓣片单独配置驱动，既降低了整体制造成本，也能保证所有瓣片的开合角度完全一致，不会出现个别瓣片动作滞后导致的卡滞。瓣片的开合角度范围设置为0到75度，0度为完全收拢状态，瓣片紧贴中心基座，75度为完全展开状态，此时瓣片顶端形成的平面与基座端面平行，承托或围护的有效面积达到最大值。曲面建模过程中需要反复做干涉检查，尤其是开合角度在30到50度的中间区间，相邻瓣片的曲面距离最近，这个阶段的曲面间隙要控制在0.5mm以上，避免加工误差导致运动过程中出现剐蹭。另外瓣片的表面过渡全部采用圆角处理，没有尖锐棱角，不管是展陈场景还是工业工位使用，都能避免磕碰划伤的风险。
