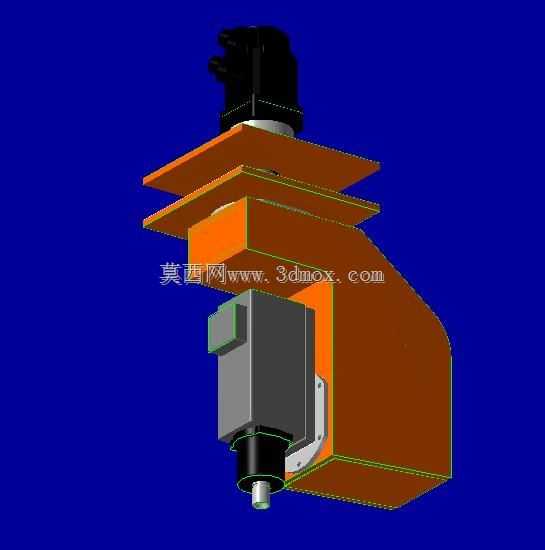

BC轴摆角式五轴加工主轴头结构

　　在复杂曲面零件的精密加工场景里，五轴摆角主轴头是实现多轴联动加工的核心执行部件，这套BC轴结构的五轴数控头，主要适配龙门加工中心、立式五轴加工中心的主轴端改造或整机配套，可覆盖航空航天结构件、汽车覆盖件模具、精密叶轮叶片等需要多姿态进给的加工工况，解决传统三轴机床无法一次装夹完成多角度斜面、空间曲面、异形型腔加工的痛点，减少工件二次装夹带来的定位误差，缩短单件加工的辅助工时。从结构布局来看，该主轴头采用双回转轴分层布置的设计逻辑，B轴负责主轴在竖直平面内的摆角动作，C轴承担绕主轴轴向的回转分度，两个回转轴的传动链均做了短路径优化，尽可能降低传动间隙对加工精度的影响，主轴单元本身集成在摆臂结构的前端，刀具装夹端直接延伸至摆臂最外侧，

　　避免摆臂结构在大摆角加工时与工件、工装夹具发生干涉。安装边界方面，该主轴头的上端设置有标准的主轴安装法兰面，可直接匹配对应规格的机床滑枕端面，法兰上的连接孔位按照通用机床主轴接口的尺寸规范布置，安装时不需要对滑枕端面做额外的非标加工，整体摆臂的外轮廓做了斜切过渡处理，在B轴摆角达到极限位置时，摆臂的后侧轮廓不会与滑枕下端面发生碰撞，前端主轴的刀具伸出长度预留了足够的刀具装夹空间，可适配不同长度的铣刀、钻头等加工刀具，同时不会影响切削液喷嘴的布置空间。功能特性上，两个回转轴均配置了高精度的角度检测元件，可实现全行程内的角度闭环控制，满足五轴联动加工时的动态角度跟随精度要求，主轴的驱动单元与回转轴的驱动单元做了分离式布置，

　　将重量较大的驱动电机布置在摆臂的后侧靠近回转中心的位置，优化整个主轴头的重量平衡，降低回转轴转动时的偏载力矩，提升摆角动作的动态响应速度。结构设计过程中，针对加工过程中的切削受力问题，摆臂的主体结构采用了箱型筋板布局，在保证整体结构轻量化的同时，提升摆臂的抗弯、抗扭刚度，避免大切削量加工时出现结构振颤，影响工件表面加工质量；主轴的前端密封采用多重迷宫密封结构，可有效阻挡加工过程中的切削液、金属切屑进入主轴轴承内部，延长主轴部件的维护周期。在实际加工应用中，该结构的五轴头可实现立卧转换加工，当B轴摆动至90度位置时，主轴呈水平状态，可完成工件侧面的孔系、平面加工，不需要额外更换角度头；

　　C轴的连续回转功能可配合主轴进给完成圆周方向的曲面加工，比如叶轮的流道精加工、圆柱凸轮的轮廓铣削等工序，相比传统的三轴加工搭配专用工装的方案，这套主轴头可适配的加工场景更广泛，不需要针对不同类型的工件设计专用的角度工装，降低生产准备阶段的工装成本。设计时还考虑了管线布置的空间，在摆臂的内部预留了驱动电缆、切削液管路、气动管路的走线通道，所有管线均采用拖链内置的方式布置，避免摆角动作过程中管线与外部结构发生摩擦拉扯，同时在回转接头的位置做了密封处理，保证切削液、压缩空气在回转过程中不会出现泄漏问题。主轴的端面跳动、径向跳动参数均按照精密加工机床的要求做了公差约束，在装配时可通过配磨结合面的方式调整装配精度，保证主轴在全摆角范围内的加工精度一致性，回转轴的锁紧机构采用端面抱紧的结构，在分度定位完成后可实现刚性锁紧，承受大切削量加工时的切削力矩，避免加工过程中出现角度偏移。
