龙门式五轴数控加工设备结构设计

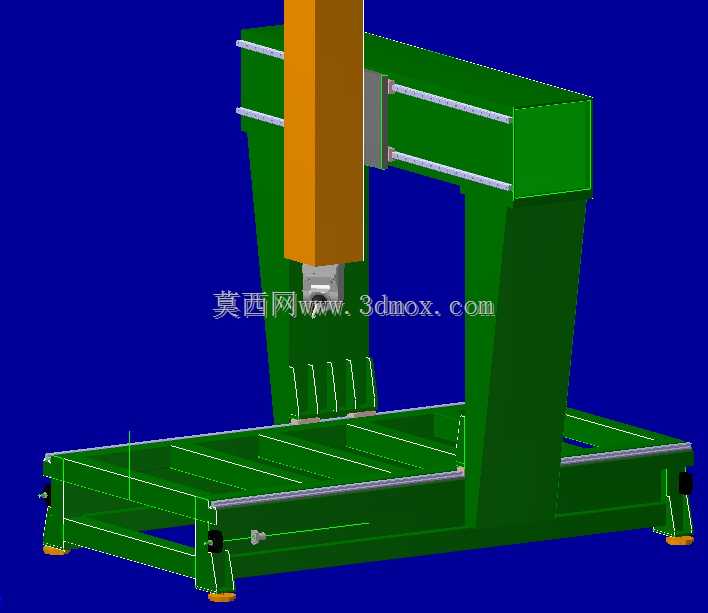

　　这款龙门式五轴数控加工设备的结构设计，首先围绕大尺寸异形复杂曲面零件的加工场景展开，在航空航天领域的大型结构件、模具行业的深腔注塑模具、轨道交通的铝合金型材构件加工场景中，传统三轴设备需要多次装夹找正，不仅效率低下，多次装夹带来的基准偏移误差也很难满足高精度加工要求，而该五轴结构通过主轴头的双轴摆动配合工作台的进给，能够实现一次装夹完成五个面的复杂轮廓加工，大幅减少装夹辅助时间，同时避免重复定位带来的精度损失。从结构布局来看，采用固定龙门式的床身设计，左右两侧的立柱与底部床身采用整体焊接钢结构件，焊接后经过振动时效处理消除内应力，避免长期使用过程中出现结构变形，床身底部设置六个可调支撑脚，能够适配车间不同平整度的安装地面，

　　安装时通过水平仪校准床身导轨的平面度，调整范围在±15mm以内，满足设备安装的水平精度要求。横向的横梁部件采用箱型截面设计，内部布置交错的加强筋板，在保证结构刚性的前提下尽可能降低移动部件的重量，横梁沿两侧立柱的直线导轨做Y向进给运动，导轨采用重载滚柱直线导轨，额定动载荷满足大切削力下的运行稳定性，导轨安装面经过精密磨削加工，直线度控制在每米0.02mm以内，保证横梁移动的平顺性。主轴滑枕沿横梁导轨做X向进给，滑枕截面采用矩形导向结构，配合镶条调整间隙，保证切削过程中的抗振性能，主轴部件安装在滑枕前端的双轴摆动头上，能够实现A轴±110度、C轴360度连续回转，摆动轴采用力矩电机直驱结构，消除传统蜗轮蜗杆传动的反向间隙，

　　保证回转定位精度。设备的Z向进给由主轴滑枕的上下移动实现，行程设计覆盖常见大型零件的加工高度范围，Z向导轨同样采用滚柱导轨，搭配大导程滚珠丝杠传动，丝杠两端采用固定支撑结构，预拉伸安装抵消热伸长带来的位置误差。工作台部件固定在床身中间位置，台面采用T型槽设计，方便不同规格的夹具装夹固定，工作台的承载能力按照最大加工工件重量设计，台面经过淬火处理，表面硬度满足长期装夹工件的耐磨要求。在设计过程中，充分考虑了各轴的运动干涉问题，通过三维建模的运动仿真模拟，验证主轴头在极限摆动角度下与工件、夹具、工作台的安全距离，避免加工过程中出现碰撞风险，同时对各运动部件的管线布置进行了优化，采用拖链内置走线的方式，避免管线外露带来的安全隐患，

　　也防止切削液、铁屑对管线造成损伤。从安装边界来看，设备整体占地尺寸按照车间常规布局设计，左右两侧预留不小于800mm的维护通道，后侧预留电控柜安装及管线连接空间，前侧预留操作工位及工件上下料的空间，设备总高度满足标准厂房的层高要求，不需要额外对厂房进行改造。在切削性能匹配上，结构刚性设计能够适配硬质合金刀具的高速铣削加工，针对铝合金、工程塑料、钢材等不同材质的加工需求，主轴转速区间覆盖低速大扭矩切削到高速精加工的范围，床身的整体质量设计保证大切削量下的设备稳定性，避免切削颤振影响工件表面加工质量。各进给轴的伺服电机选型按照快速移动速度和切削进给扭矩要求匹配，保证加减速过程的动态响应性能，在复杂曲面的连续进给加工中，能够保持运动的平顺性，避免出现过切或者加工表面棱线的问题。
