威德拉作业船舶线型结构设计方案

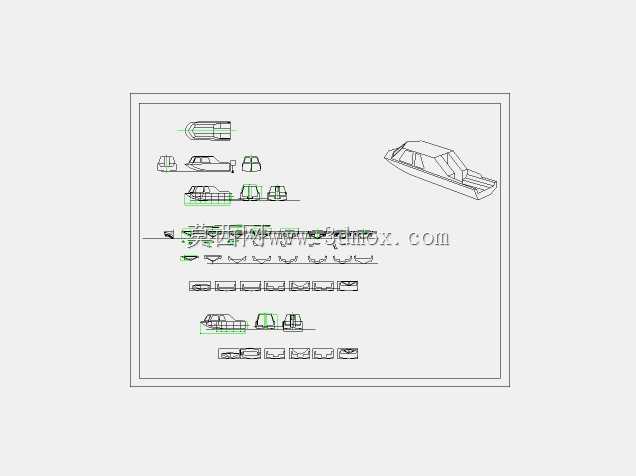

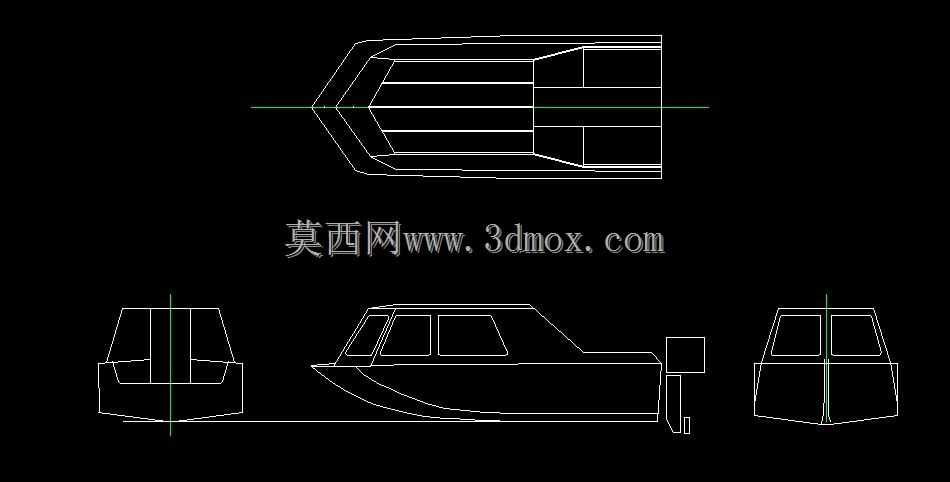

　　这款威德拉船的结构设计，核心围绕近岸浅水作业、短途交通接驳的实际场景展开，设计阶段首先锚定了内河、湖泊、近岸浅水区的通行需求，船体线型采用前倾式首柱搭配折角型舷侧设计，首段的V型剖面向船中逐步过渡到近平底的结构，既保证了低速航行时的航向稳定性，也能在浅水区减少触底风险，同时降低航行时的首部兴波阻力，适配小马力舷外机的动力配置。从三视图的结构表达来看，船体的主尺度控制兼顾了装载能力与通行灵活性，总长度控制在6米级区间，型宽控制在2.2米左右，吃水深度不超过0.4米，能够在水深不足0.6米的浅滩、河道区域顺利通行，同时甲板预留了足够的作业空间，可搭载3-5名作业人员，或是装载近500公斤的作业物资，适配渔业辅助作业、水上巡检、短途通勤等多类场景。设计过程中，首先对船体的分舱做了明确规划，首部设置锚链舱与储物舱，中部为乘员舱与驾驶区，尾部预留舷外机安装位与小型作业平台，舱室的挡风结构采用前倾式多面围壁设计，既能够降低航行时的风阻，也能为驾驶人员提供足够的前方视野，围壁的窗框采用直角过渡的简化结构，降低后期加工成型的难度，适配玻璃钢或铝合金薄板的加工工艺，减少曲面成型带来的工艺复杂度。船体的尾部结构专门针对外挂动力做了加强设计，尾板的厚度比舷侧外板增加40%，同时设置了横向加强筋，能够承受15-30马力舷外机的振动与推力载荷，尾板下方设置了防浪条结构，减少航行时尾部上浪的情况。从型线的设计逻辑来看，船体的折角线从首部一直延伸到尾部，

　　折角线以下的船体表面采用单曲面设计，大部分区域可以通过平板弯折加工成型，不需要复杂的双曲面模具，能够大幅降低小型船厂的建造成本，同时折角线的位置距离船底的高度控制在0.3米左右，航行时折角线能够起到压浪的作用，减少舷侧的浪花飞溅，提升乘员的乘坐舒适度。船体的横向结构采用等间距的肋骨框架设计，肋骨间距控制在0.5米，每档肋骨都设置了与船体外板贴合的折边，保证结构连接强度，同时在船中位置设置了连续的纵向龙骨，从首柱一直延伸到尾板，龙骨的高度从船中向首尾逐步过渡，既保证了船体的总纵强度，也不会过多占用舱内的有效空间。在安装边界的考量上，这款船型的外形尺寸能够适配普通的公路运输要求，整体宽度不超过2.3米，不需要办理超宽运输手续，

　　可以通过普通平板拖车进行陆路转运，同时船体的重量控制在400公斤以内，普通的轻型吊车就可以完成下水、上岸的吊装作业，不需要大型起重设备，适配小型作业码头、自然岸坡的下水场景。驾驶区的布局设计充分考虑了实际操作的便利性，驾驶台设置在舱室前部偏右的位置，预留了操纵装置、仪表的安装空间，座椅的位置与挡风玻璃的距离控制在0.8米左右，保证驾驶人员有足够的操作空间，同时舱室的内部净高控制在1.2米以上，人员乘坐时不会有明显的压抑感。船体的首部设置了小型的锚泊设备安装位，能够适配10公斤级的霍尔锚与配套锚链，满足临时锚泊的需求，船舷两侧设置了系缆桩的安装位置，分别在首部、中部、尾部各设置一对，能够满足不同停靠场景的系缆需求，

　　同时船舷顶部设置了连续的舷边扶手，方便人员在甲板上移动时抓扶，提升作业时的安全性。从结构强度的校核角度来看，这款船型的外板厚度针对不同区域做了差异化设计，船底外板因为容易受到礁石、漂浮物的撞击，厚度比舷侧外板厚20%，首部外板因为要承受波浪的拍击载荷，厚度在船底板的基础上再做加强，同时在首部0.2倍船长的区域设置了额外的纵向加强筋，提升首部结构的抗冲击能力。这款船型的设计没有追求过高的航速，核心是保证可靠性与实用性，线型设计在保证低阻力的同时，重点提升了航行时的稳性，初稳性高度控制在0.4-0.6米的区间，既不会因为稳性过高导致航行时横摇过于剧烈，也能保证人员在甲板一侧作业时不会出现过大的横倾角，满足近岸作业的安全要求。
