5.5kW电机改造用带轴承体施工主轴结构

　　在常规工业设备的动力改造场景中，经常会遇到原有标准电机输出端无法直接匹配作业端负载安装要求的情况，尤其是需要将普通电机改装为具备高精度输出能力的主轴单元时，核心的传动支撑部件设计直接决定了改造后设备的运行稳定性与负载承受能力。这款适配5.5kW功率等级电机的改造用主轴，就是针对现场施工类设备改装需求设计的集成式轴系部件，整体将轴承支撑结构与主轴本体做了集成化设计，不需要额外拆分采购轴承座与轴件再做现场配装，能大幅缩短现场改造的装配调试周期。

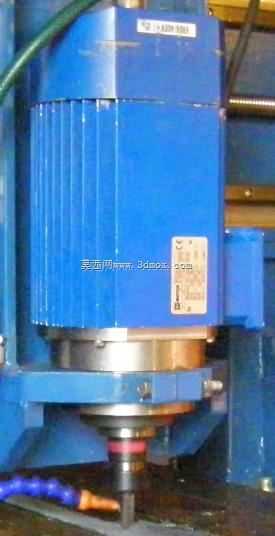

　　从实际应用场景来看，这类主轴多用于中小型金属切削设备的动力头改装、旧机床主轴箱替换、非标专用加工设备的动力输出端搭建，也可适配部分需要高刚性输出的建材加工、木材切削类施工设备。区别于标准成品电主轴的一体化封装结构，这款改造用主轴保留了与原5.5kW电机输出端的对接接口，不需要更换原有电机本体，只需要将原电机的输出轴端盖拆除，将该主轴组件通过连接法兰与电机端面对接，就能把普通异步电机的输出转换为主轴级的高刚性回转输出，改造成本远低于直接更换同功率等级的成品电主轴，非常适合现场维修改造、非标设备快速搭建的场景。

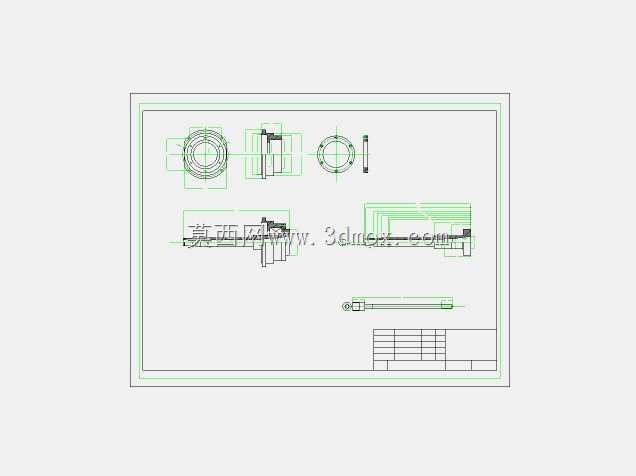

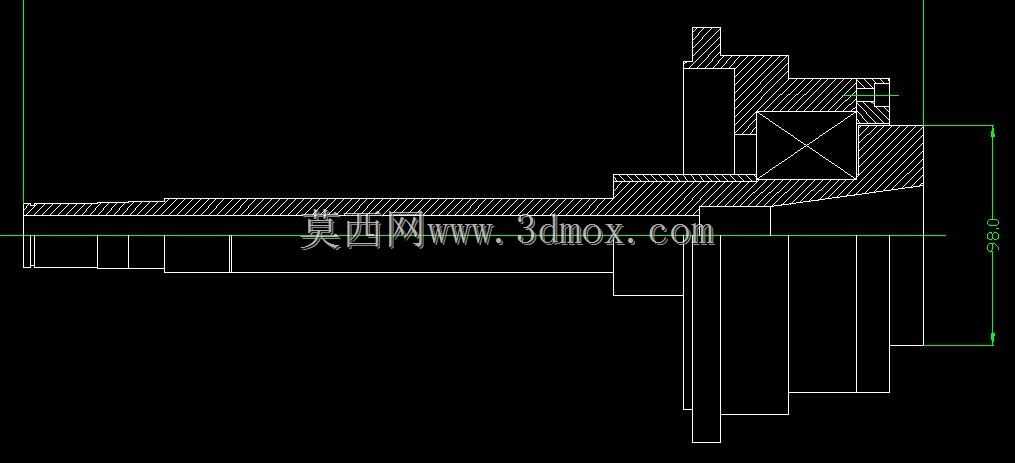

　　在功能特性设计上，这款主轴采用了多阶轴肩的阶梯轴结构，不同轴段分别承担动力输入、轴承定位、负载安装、密封限位的作用。靠近电机对接端的轴段设计有与电机输出轴匹配的传动连接结构，可通过键连接实现扭矩的可靠传递，避免大扭矩输出时出现打滑窜动；中间轴段为轴承安装位，集成配置了适配的径向支撑轴承与轴向承载轴承，能同时承受切削作业时产生的径向切削力与轴向进给力，不会因为负载方向复杂出现轴系窜动；前端输出轴段设计有标准的刀具或工装安装接口，可直接适配卡盘、铣刀盘、砂轮等不同作业端的装夹需求，轴端还预留了锁紧结构的安装位置，能保证高速回转时工装装夹的可靠性。

　　设计思路上，这款主轴没有追求过高的极限转速参数，而是把设计重心放在了结构刚性与安装适配性上。考虑到改造场景的安装基准往往是原有电机的端面，设计时将轴承体的连接端面与电机安装法兰的配合公差做了严格控制，保证装配后主轴的回转轴线与电机转子轴线的同轴度误差控制在允许范围内，避免出现偏心回转带来的振动问题。轴承体本身采用了一体式的腔体结构，轴承安装孔的同轴度在加工时一次装夹完成，避免了分体式轴承座装配带来的累积误差，腔体内部预留了润滑脂的存储空间，可实现较长周期的免维护运行，不需要频繁加注润滑脂，适配施工场景下不便频繁拆解维护的使用需求。

　　从安装边界与尺寸配合来看，这款主轴的整体轴向尺寸经过了紧凑化设计，对接5.5kW标准电机后，整体伸出长度不会超出原有设备的安装空间限制，不需要对设备的原有床身或安装机架做大规模切割改动。轴承体的外圆尺寸、连接法兰的螺栓孔位都匹配常规Y系列5.5kW电机的端盖安装尺寸，现场安装时可直接利用原电机的端盖螺栓孔位进行固定，不需要重新钻孔攻丝，降低现场施工的加工难度。轴系的径向跳动、端面跳动参数都按照通用加工主轴的精度要求设计，空载运行时的振动值控制在标准允许范围内，能满足常规粗加工、半精加工的精度要求，即使是用于石材切割、木材铣削这类负载波动较大的施工场景，也能保持稳定的运行状态。

　　在细节结构处理上，主轴的各轴肩过渡位置都设计了合理的圆角过渡，避免应力集中导致的轴件断裂问题，尤其是在轴承安装位与传动键槽的位置，都做了应力释放的结构处理，能承受频繁正反转、冲击负载带来的应力变化。轴承体的前后端都设计有密封结构，可阻挡施工场景下的粉尘、切削液进入轴承腔体内部，避免轴承过早出现磨损失效，延长轴系的整体使用寿命。输入侧的连接结构还设计有防松定位装置，即使设备长时间运行出现连接螺栓松动的趋势，也不会出现轴系轴向窜动的问题，保障现场作业的安全性。
