带双耳安装座的立式轴接金属连接构件

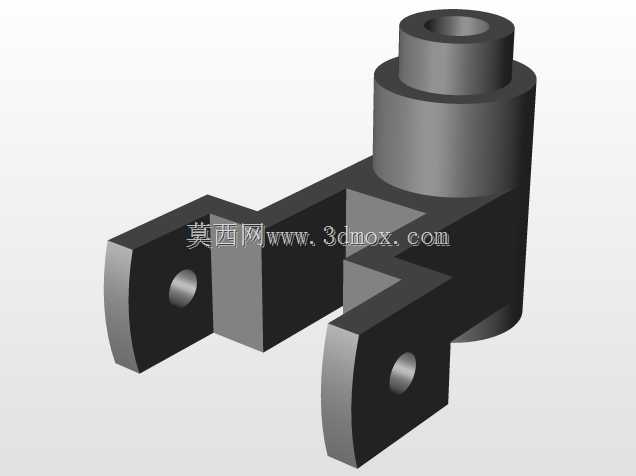

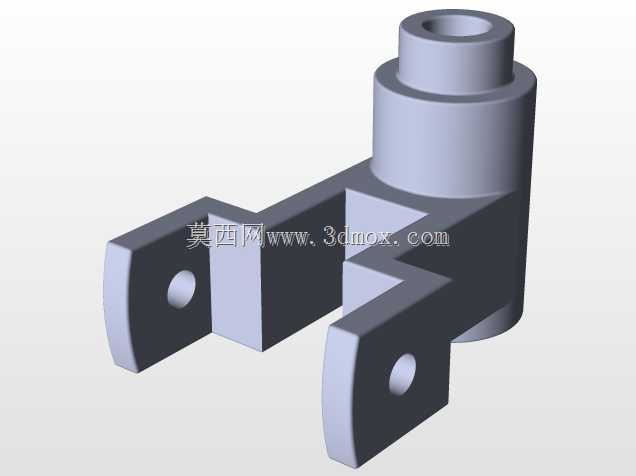

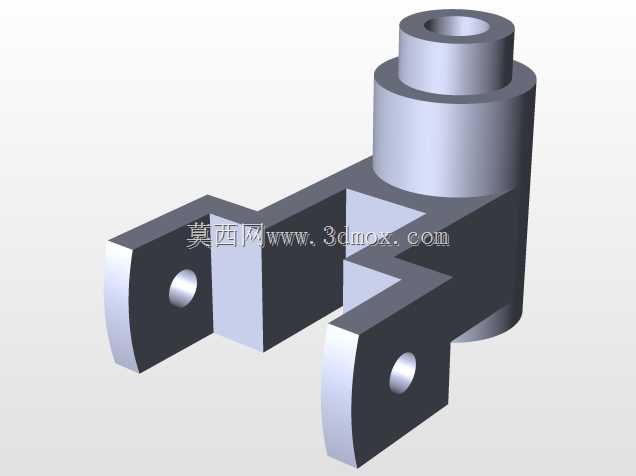

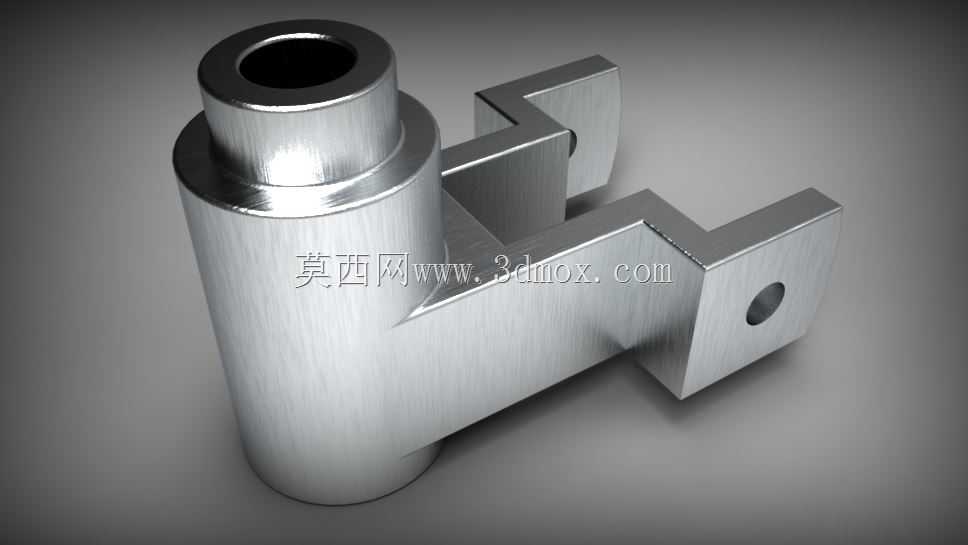

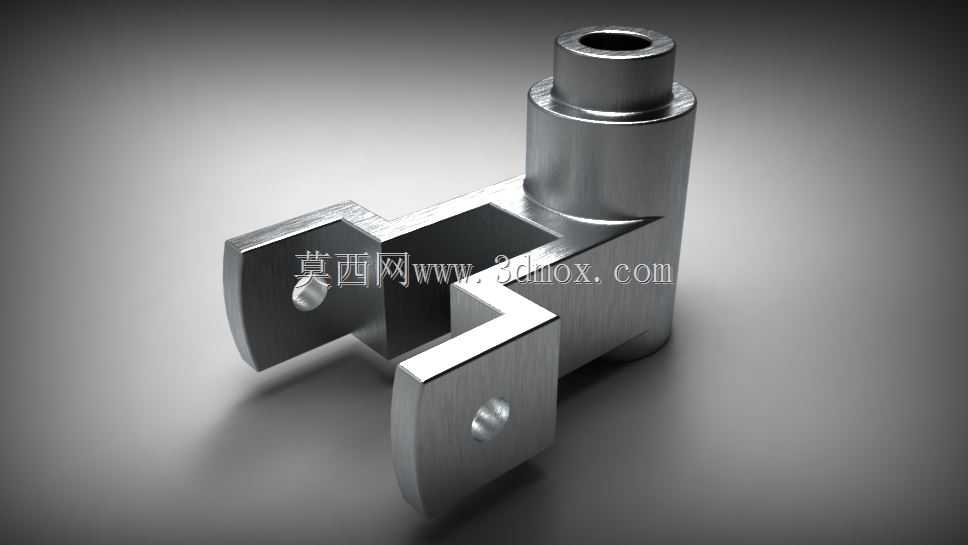

　　这款金属连接构件在轻工输送设备、小型工装夹具台架以及非标自动化线体的旁接安装位中十分常见，核心作用是实现立式回转部件与平面安装基体的刚性衔接，同时兼顾侧向定位与载荷传递的需求。从结构布局来看，构件主体分为上部立式轴接段与下部双耳安装座两个功能区域，上部轴段为阶梯圆柱结构，顶端开设同轴通孔，用于穿装销轴或者紧定螺钉，实现与配套回转杆件、导向轴的周向固定，避免传动过程中出现相对窜动；轴段的阶梯面可作为配套衬套、轴承的轴向定位面，控制回转部件的安装高度，保证转动副的同轴度误差控制在合理区间。下部的双耳安装座采用对称式U型开口布局，两个耳片上分别开设同轴的沉头安装孔，沉头结构可让内六角螺栓安装后头部完全埋入孔内，不会突出耳片表面，

　　避免与相邻运动部件发生刮擦干涉；U型开口的槽宽尺寸经过公差匹配，可直接卡入对应厚度的安装板或者方管型材侧面，安装时无需额外做定位靠山，只需将耳片贴紧安装面后穿入螺栓即可完成初步固定，大幅降低现场装配的对位难度。设计过程中，首先要明确构件的受力边界：上部轴段主要承受径向的侧向载荷以及小幅轴向拉力，因此轴段与下部座体的衔接位置做了大圆角过渡处理，避免直角位置出现应力集中，在交变载荷作用下发生断裂；双耳片的厚度根据单耳承载能力计算确定，保证单侧耳片在承受最大侧向载荷时，孔壁的挤压应力、耳片根部的弯曲应力均在材料许用应力范围内，同时两个耳片的孔位同轴度公差控制在0.02mm以内，避免螺栓穿装后出现别劲现象，导致安装应力长期残留。

　　从安装边界来看，上部轴段的外径尺寸与配套衬套的内径采用基孔制间隙配合，保证回转部件转动顺畅无卡滞；轴段总高度根据配套部件的安装行程确定，预留足够的轴向窜动间隙，避免热胀冷缩导致部件卡死。下部双耳的外侧间距、U型槽的深度尺寸，需要匹配常用的40系、50系工业铝型材的安装面宽度，以及标准钢板安装座的厚度，让构件可以直接适配现有通用型材框架，无需额外加工转接板。构件的所有外露棱边均做了R0.5的倒角处理，一方面去除机加工产生的毛刺，避免装配时划伤操作人员，另一方面也可以减少应力集中点，提升构件的疲劳寿命。在实际应用场景中，这类构件常作为小型气动摆台的安装支座、线体侧挡条的调节转轴座、工装夹具的压紧臂连接座使用，相比一体式焊接的连接座，

　　这种机加工成型的构件尺寸一致性更好，互换性强，磨损后可以直接快速更换，无需对整个台架进行整改。建模过程中需要重点关注几个配合面的公差设定：上部轴段的圆柱面圆柱度公差、安装孔的位置度公差、耳片安装面与轴段轴线的垂直度公差，这些形位公差直接决定了构件安装后的运行精度，如果垂直度误差过大，会导致配套的回转轴出现偏磨，大幅缩短衬套或者轴承的使用寿命。另外，U型槽的内侧底面与轴段轴线的平行度也需要严格控制，保证卡入安装板后，轴段的轴线与安装面保持垂直，避免后续装配的部件出现倾斜。
