卫浴顶部装入式长冲洗阀三维结构设计

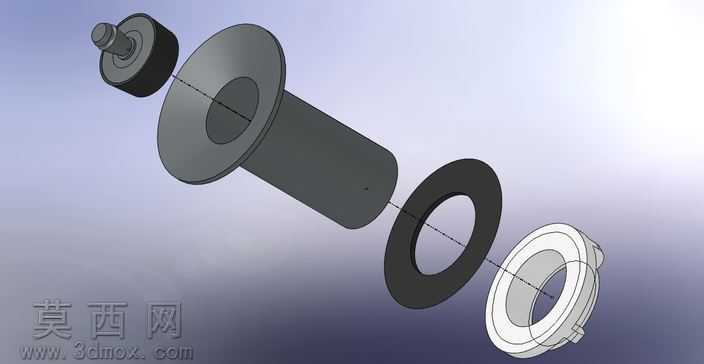

本作品为卫浴场景使用的顶部装入式长冲洗阀三维建模作品，建模过程依托SolidWorks平台完成全参数化结构搭建，从实际民用卫浴洁具的使用需求出发，参考巴西地区在售的同款实体产品结构完成1:1比例复刻，完整还原了冲洗阀从顶部操作端到底部接入端的全部装配层级。建模阶段首先完成核心部件的基准定位，以阀体的中心轴线为全局装配基准，依次搭建顶部按压操作端、密封膜片组、中部定位法兰、下部接入管段的独立零件模型，每个零件的配合公差均参考民用给排水五金件的通用设计标准设置，保证虚拟装配后各部件无结构干涉，可完整呈现冲洗阀的按压启闭运动逻辑。材质渲染阶段针对不同部件的实际材质做了区分处理：顶部操作端的金属压盖采用抛光镀铬材质参数，调整反射粗糙度至0.1以内，还原亮面镀铬件的高反光镜面质感，边缘处做微小倒角处理避免渲染时出现锐利黑边；中部密封组件采用哑光黑色橡胶材质，设置较低的反射强度与较高的粗糙度参数，还原橡胶密封件的磨砂哑光质感；下部接入管段采用哑光工程塑料材质，调整漫反射颜色为深灰黑色，还原卫浴塑料配件的细腻哑光表面效果；中部定位法兰采用半哑光镀铬材质，粗糙度参数介于亮面金属与橡胶之间，区分不同金属部件的加工工艺差异。结构设计上充分考虑顶部装入式安装的使用场景，中部法兰盘设置了对称的定位卡扣结构，可直接从台盆上方完成阀体卡接安装，无需在台面下方做复杂固定操作；密封膜片组预留了水流过流通道的结构示意，可直观展示冲洗阀按压后水流导通、松开后自动复位断水的工作原理；整体模型的所有圆角、拔模斜度均参考注塑件、机加工件的实际生产工艺设置，无不符合生产逻辑的尖锐直角或负拔模结构，既可以作为卫浴产品设计的结构参考，也可用于家装场景的三维效果展示素材。
