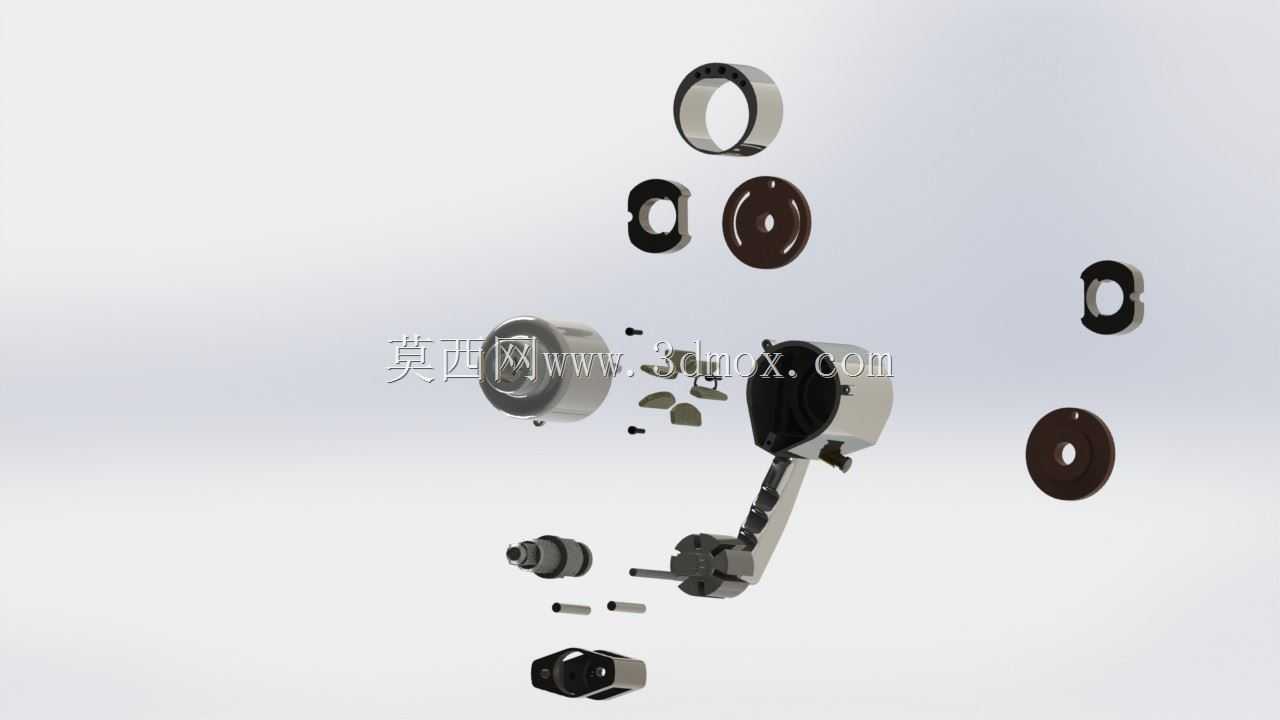

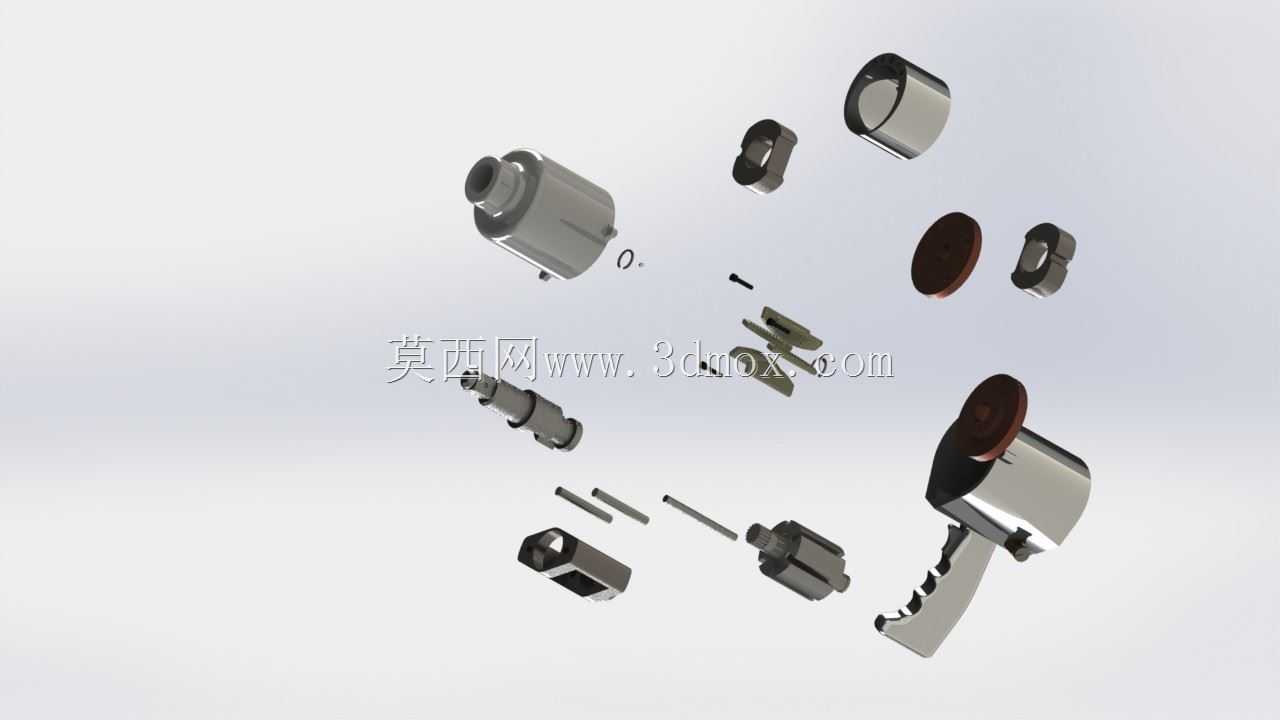

气动冲击腔作为气动类冲击作业设备的核心动力输出构件,在装配线铆接、铸件清砂、石材凿毛、小型破碎作业、金属构件表面冲击强化等场景中承担核心动力转换作用,其结构设计的合理性直接决定冲击作业的输出稳定性、部件使用寿命与作业效率。从拆解后的结构排布来看,整套构件采用模块化分层设计思路,将动力输入、冲击发生、密封隔腔、输出传导几个功能单元完全拆分,既方便日常运维时的易损件更换,也能在不同作业需求下快速调整冲击行程与输出力参数,适配不同工况的作业要求。
从实际作业的适配场景来看,这类冲击腔可搭配不同规格的工作头,覆盖从精密零部件的铆接压装,到混凝土表面凿毛、焊缝焊渣清理、小型石材的粗破碎作业,不同工况下对冲击腔的密封性能、冲击频率、单次冲击能的要求差异极大,因此在结构设计阶段,就需要预留足够的参数调整空间。比如密封端盖的厚度与密封槽尺寸,在设计时就考虑了不同压力等级的密封圈适配性,可根据作业气源压力的区间,更换不同硬度的密封件,避免高压工况下的气体泄漏,同时也能降低低压作业时的密封摩擦阻力,减少无用功损耗。
在功能特性的设计上,整套结构没有采用一体化的腔体设计,而是将腔体拆分为主腔段、配气段、输出导向段三个独立模块,各模块之间通过止口定位配合,连接部位采用环形密封槽搭配O型圈实现静密封,既保证了装配后的同轴度要求,也能在某一段腔体出现磨损或损伤时,单独更换对应段的构件,无需整体报废,大幅降低后期运维成本。冲击活塞作为核心运动部件,其外圆面设计有两道导向环安装槽与一道密封槽,导向环采用低摩擦系数的填充聚四氟乙烯材质,既能保证活塞往复运动时的同轴度,避免活塞偏磨导致的腔体拉伤,也能减少运动过程中的摩擦阻力,提升冲击能量的传递效率。
从安装边界的尺寸设计来看,整套冲击腔的外部连接接口采用标准化的气动接口尺寸,进气端设置在配气段的侧方位置,可适配常规的快插气动接头,无需额外制作转换接头就能接入现有工厂的气动管路系统。输出端的工作头连接部位采用通用的卡簧式快换结构,可适配市面上主流规格的冲击工作头,包括铆接头、凿头、冲头等不同作业端头,更换工作头的操作无需额外专用工具,单人即可在数十秒内完成端头更换,适配多工序连续作业的需求。腔体外部的固定耳位采用对称式设计,安装孔的孔距与孔径参考了常规手持气动冲击工具与固定式冲击工装的安装尺寸,既可以集成在手持冲击工具的壳体内作为手持作业设备的动力核心,也可以固定在自动化生产线的工装架上,作为自动化铆接、冲击工位的动力单元,适配不同的安装场景。
在配气结构的设计上,配气段的气道走向经过反复优化,气流进入腔体后可快速推动活塞完成回程蓄能与冲程冲击的动作切换,气道的转角处均采用圆弧过渡设计,避免直角转角带来的气流压力损失,同时也能减少高压气流持续冲刷气道壁带来的局部磨损,提升配气结构的使用寿命。各环形密封垫片的厚度与内外径尺寸经过匹配计算,装配后既能实现相邻腔体段之间的可靠密封,也不会因为垫片过厚导致的装配尺寸累积误差,保证各段腔体装配后的同轴度控制在允许公差范围内,避免活塞运动时出现卡滞问题。端盖部位的锁紧结构采用均匀分布的内六角螺钉连接,螺钉的排布数量与锁紧力矩参考了腔体的最大工作压力设计,保证高压作业时端盖不会出现松动或变形,同时螺钉头部采用沉孔设计,不会突出腔体的外表面,避免安装或使用过程中螺钉与周边构件发生干涉。
从结构细节的设计考量来看,所有运动部件的棱角位置均做了倒角处理,既避免装配过程中尖锐棱角划伤密封件导致密封失效,也能减少运动过程中应力集中带来的部件开裂风险。导向段的内孔表面设计有储油槽结构,可在装配时填充少量润滑脂,在活塞长期往复运动过程中持续释放润滑介质,减少导向环与腔体内壁的磨损,延长部件的维护周期。排气位置设置在配气段的下方,排气方向朝向作业面的反方向,避免排气带出的润滑油雾飞溅到作业工件表面,影响后续的表面处理工序,同时排气通道内设计有简易的消音结构,可降低作业过程中的排气噪音,改善作业现场的噪音环境。
