带PCB安装位的工业用黑色塑料箱体结构

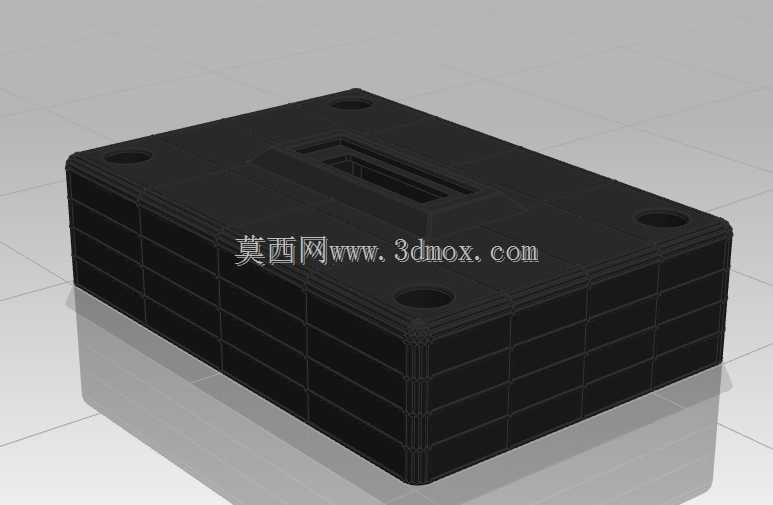

　　这款塑料壳体在工业电子设备集成场景中应用十分广泛，常见于分布式IO模块、小型工业控制单元、现场信号采集终端这类需要在车间、设备侧就近安装的电子装置上，核心作用是为内部印刷电路板提供物理防护，隔绝车间环境中的粉尘、切削液飞溅、轻微外力磕碰，同时通过规整的外形结构适配标准导轨安装或者面板螺钉固定的部署需求。从结构设计逻辑来看，壳体整体采用长方体堆叠式造型，侧壁做了多层横向加强筋结构，这种设计一方面可以在不额外增加壁厚的前提下大幅提升壳体的抗形变能力，避免注塑成型后出现侧壁收缩凹陷，另一方面多层筋条形成的缓冲结构，能在设备受到侧面冲击时分散应力，减少冲击力传递到内部电路板导致元器件虚焊或者PCB板开裂的风险。

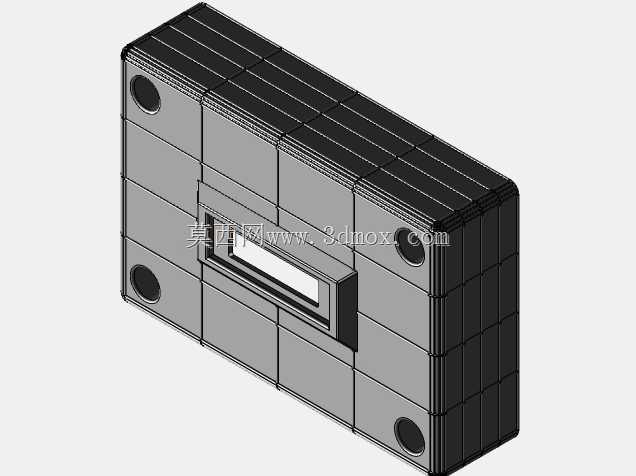

　　壳体顶面预留了四个对称分布的沉头安装孔，孔位深度经过匹配计算，安装后螺钉头部不会突出壳体表面，既可以满足上下壳体合模后的锁紧需求，也能支持将整个壳体反向固定在设备面板内侧或者安装支架上，适配不同的安装朝向。顶面中部开设的矩形开槽是专门为PCB板上的外接接口预留的伸出位，开槽的尺寸公差控制在合理范围，既可以保证接口插件顺利伸出，又能避免缝隙过大导致粉尘进入壳体内部，开槽边缘做了微小的倒角处理，防止安装接口插件时边缘锐边划伤操作人员或者刮损连接线材外皮。壳体内部的安装柱位置与常规尺寸的印刷电路板安装孔完全对应，安装柱顶端做了定位止口，PCB板放置时可以直接卡入止口完成预定位，不需要额外调整位置就能对准螺钉孔，大幅提升组装效率，

　　安装柱的高度经过测算，能保证PCB板上最高的元器件与壳体内壁之间留出足够的安全间隙，避免元器件顶部与壳体内壁摩擦造成短路或者元件损坏。从安装边界尺寸来看，壳体的长宽比例适配多数工业现场的安装空间，整体厚度控制在合理范围，既可以容纳双层PCB板的布线与元器件布局，又不会因为壳体过厚占用过多的设备内部空间，侧壁的加强筋突出量经过优化，不会影响壳体并排紧密安装，在多模块密集部署的控制柜内可以有效节省安装空间。在实际使用场景中，这类塑料壳体可以根据内部安装的电路板功能不同，适配多种工业场景，比如搭载信号采集电路时可以作为设备侧的传感器信号转换终端，搭载通讯模块时可以作为小型工业网关使用，搭载驱动电路时可以直接作为小型执行器的控制外壳，

　　不需要重新开模制作壳体，只需要调整顶面开槽的位置与尺寸就能适配不同的接口布局，具备很强的通用适配性。设计过程中充分考虑了注塑生产的工艺性，所有转角位置都做了圆角过渡，避免注塑时出现应力集中导致的开裂问题，拔模角度设置在合理区间，保证注塑件可以顺利脱模，不需要额外做后期的打磨修正，壳体的壁厚均匀一致，避免成型过程中出现缩水、气泡等注塑缺陷，提升量产时的成品率。壳体的上下合模面做了止口搭接结构，合模后可以形成迷宫式密封路径，在不额外加装密封胶条的情况下就能满足普通工业环境的防护需求，如果应用在多粉尘或者有液体飞溅的场景，还可以在止口处加装薄橡胶密封垫，进一步提升防护等级，不需要对壳体结构做额外修改。
