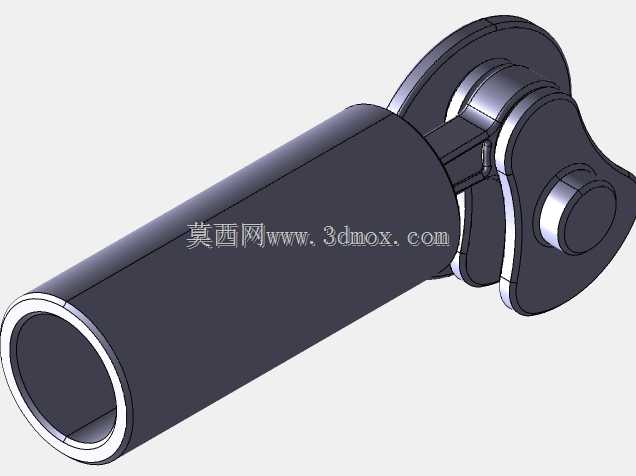

铝制简易曲柄连杆机构三维结构

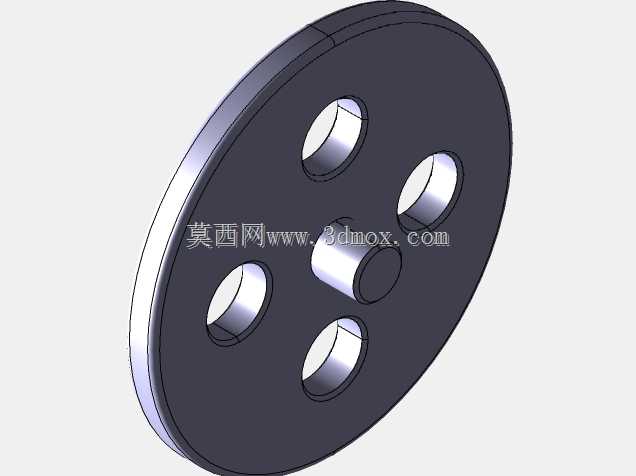

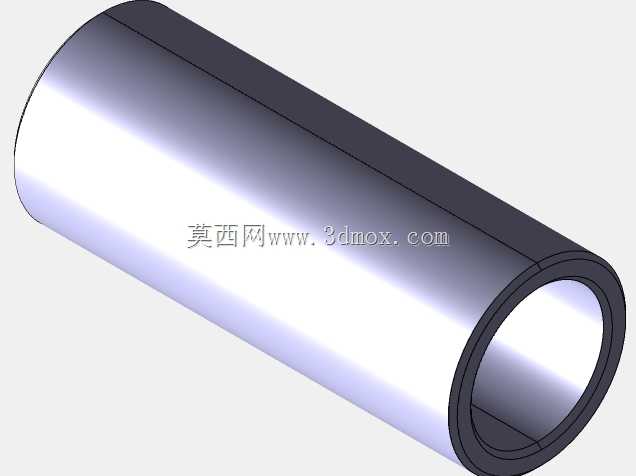

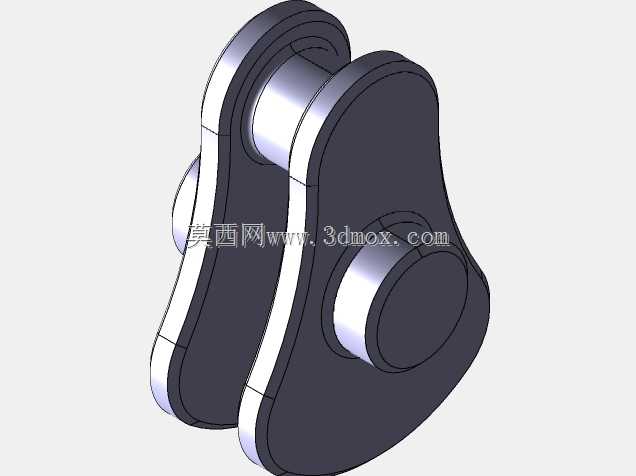

　　这套曲柄连杆构件的设计，核心是为教学演示与小型动力转换场景提供直观的运动参考，整体采用空心轴段搭配偏心曲柄盘的结构，主体轴段为空心圆筒设计，在保证结构刚度的前提下大幅降低了整体自重，适配低载荷下的往复-旋转运动转换需求。从实际应用场景来看，这类简化结构的曲柄连杆常出现在教学实验台、小型手动冲压工装、低功率往复泵的动力端，不需要承受大扭矩冲击，重点是清晰展示曲柄连杆的运动逻辑，让学习者能直观观察到旋转运动如何转化为直线往复运动，或是反向将直线推力转化为旋转输出。设计过程中优先考虑了构件的加工便利性，主体圆筒段可直接选用标准铝管裁切，不需要复杂的铸造成型工序，曲柄盘与轴段的连接采用定位销加过盈配合的方式，既保证了传动过程中的同轴度要求，

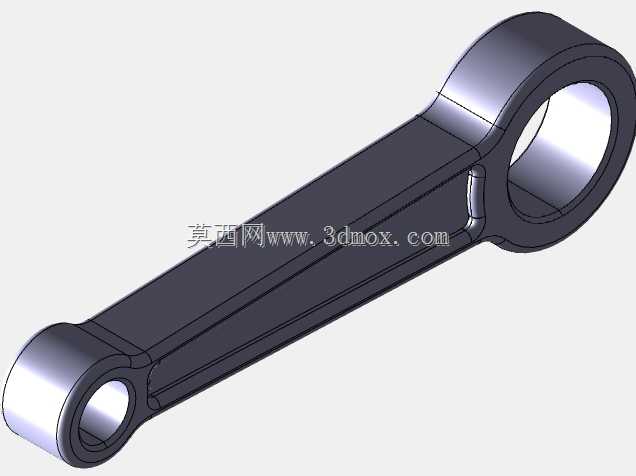

　　也降低了装配难度，偏心销的位置经过反复校核，确保连杆摆动过程中不会出现死点卡滞，运动轨迹顺滑无干涉。安装边界上，主体空心轴段的两端预留了轴承安装位，可直接适配标准深沟球轴承，安装到支架上时不需要额外加工轴肩，轴承位的直径公差选取基孔制过渡配合，既能保证转动灵活性，也不会出现轴段窜动的问题；曲柄端的偏心销直径与连杆大头的安装孔尺寸匹配，连杆小头预留了与外接往复构件连接的铰接孔，安装时只需要保证铰接轴的润滑间隙，即可实现长期无故障运行。从功能特性来看，这套结构没有冗余的设计部件，所有构件都直接服务于运动转换功能，铝制主体搭配有机玻璃条作为连杆的演示方案，能让观察者清晰看到运动过程中各部件的相对位置变化，

　　在教学场景下不需要拆解就能理解曲柄半径、连杆长度比对行程的影响；实际工装应用场景中，可根据载荷需求替换连杆材质，将有机玻璃条更换为钢制件即可提升承载能力，主体轴段的空心结构还可穿入走线或是润滑管路，适配更多集成化的小型设备需求。设计时特意规避了复杂的曲面结构，所有外露面都采用直角或是简单圆弧过渡，加工时只需要普通车削、铣削工序即可完成全部构件的制作，不需要五轴加工设备，极大降低了单件制作的成本，对于小批量试制的场景十分友好。运动校核阶段，重点验证了曲柄转动全周过程中连杆的摆角范围，确保连杆摆动时不会与主体轴段、安装支架发生碰撞，偏心距的选取兼顾了输出行程与传动效率，不会因为偏心距过大导致传动角过小，出现运转阻力陡增的问题；各铰接位置的间隙控制在0.02mm到0.05mm之间，既保证转动灵活，也不会因为间隙过大出现运动冲击，延长构件的使用寿命。
