工业设备用方形防护铝壳结构设计

　　这款方形铝制壳体主要面向工业电控类、传感检测类小型设备的封装防护需求，在自动化生产线的检测工位、小型工控模组集成、户外分布式传感节点等场景中都能适配使用。从实际落地的工况来看，这类铝壳需要兼顾内部元件的防护、安装定位的便捷性以及长期使用的结构稳定性，设计过程中需要平衡多维度的工程需求。

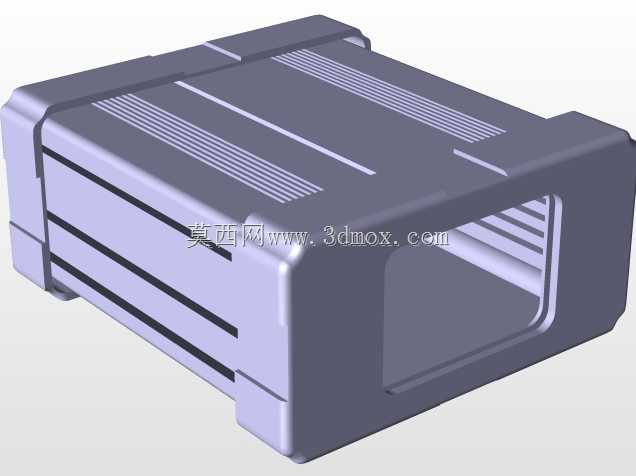

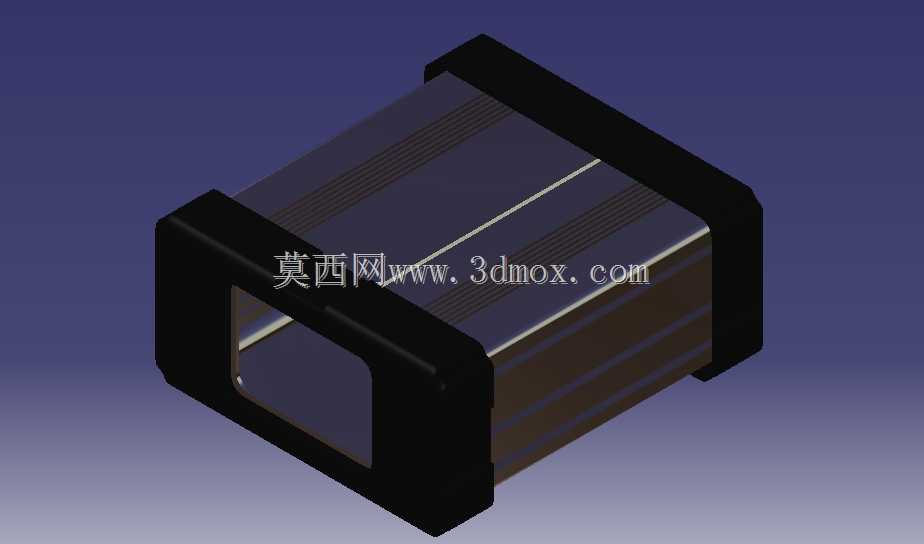

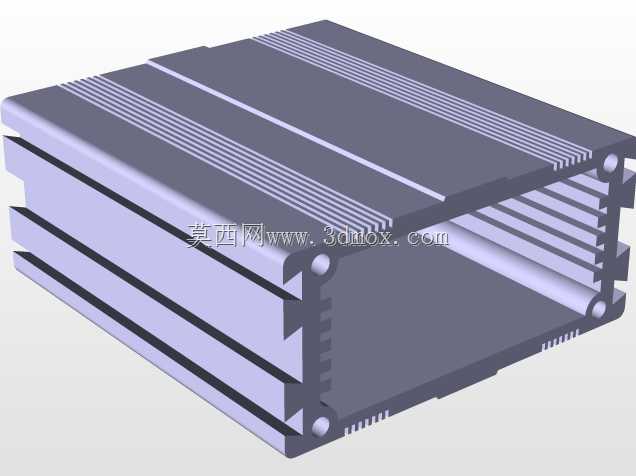

　　从结构功能特性来看，壳体主体采用拉伸铝型材作为基础坯料加工，两端搭配黑色硬质端盖形成封闭腔体，主体铝段的外表面预留了多道平行的散热筋结构，不需要额外加装散热片就能满足内部功率元件的自然散热需求，在封闭安装空间内可以降低热量积聚带来的元件失效风险。两端的端盖采用嵌入式安装结构，和铝型材主体的配合面预留了密封槽位，可以根据使用场景选配橡胶密封圈，达到IP54及以上的防护等级，阻挡车间内的粉尘、切削液飞溅侵入腔体内部，保护内部的电路板、传感核心元件不受侵蚀。

　　设计思路上没有采用复杂的拼接结构，而是优先选用成熟的标准铝型材截面做二次加工，一方面可以降低开模成本，缩短小批量定制的加工周期，另一方面铝型材本身的截面一致性好，批量生产时的尺寸公差更容易控制。端盖部分采用工程塑料材质注塑成型，和铝型材主体的配合公差控制在0.1mm以内，既可以通过卡扣结构实现快速装配，也预留了螺丝孔位满足高振动工况下的紧固需求，用户可以根据实际安装场景的振动量级选择装配方式。腔体内部的四个角预留了凸台结构，凸台上加工有标准的M3安装螺柱，不需要额外加装螺母就可以直接固定内部的PCB板、安装支架等元件，减少装配时的零件数量，提升组装效率。

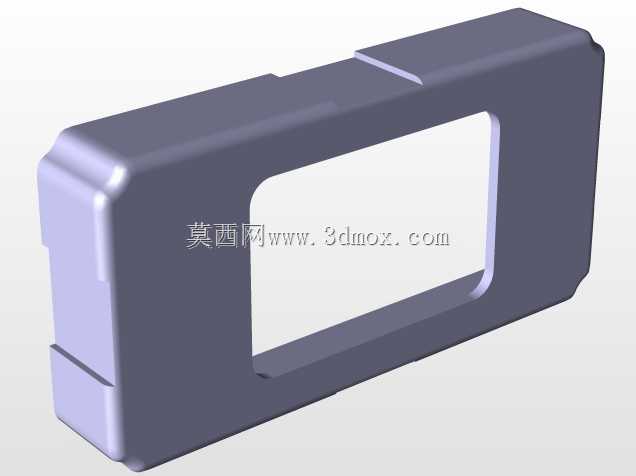

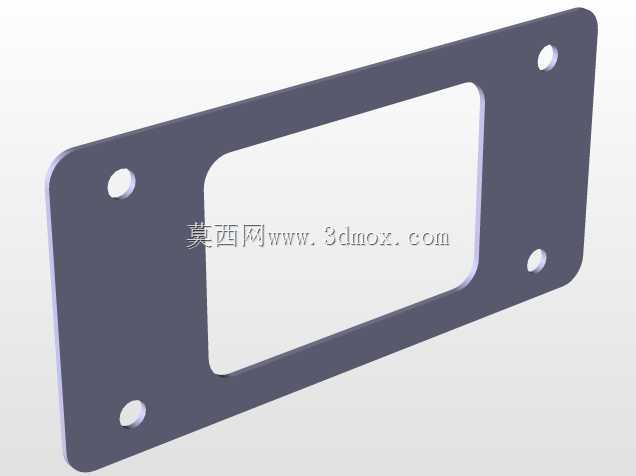

　　外形尺寸与安装边界方面，这款铝壳采用正方形截面设计，整体外轮廓的长宽尺寸控制在100mm区间内，总长度根据内部元件的排布需求可以灵活裁切，适配不同长度的内部组件安装。壳体的其中一个端盖预留了方形开窗位置，可以直接嵌入透明亚克力板或者显示面板，不需要额外对端盖做二次开孔加工，适配带状态显示、参数读取窗口的设备使用。安装固定上，壳体底部可以选配安装卡扣，直接卡在标准35mm工业导轨上，也可以通过两端端盖上的沉头孔直接用螺丝固定在设备安装板上，两种安装方式不需要额外改动壳体主体结构，适配不同设备的集成安装需求。

　　从实际工程选型的角度来看，这类铝壳的壁厚控制在2mm，既保证了整体结构的刚性，在受到常规的外力碰撞时不会发生形变挤压内部元件，也不会因为壁厚过大造成整体重量超标，在移动类小型设备、机载检测模组上使用时不会带来过多的重量负载。铝型材表面采用阳极氧化处理，耐磨性能优于普通喷漆处理，在车间内长期使用不会出现表面涂层脱落、锈蚀的问题，黑色端盖采用添加了抗UV剂的ABS材质，在户外光照环境下使用也不会出现快速老化脆裂的问题。腔体内部的有效安装空间经过核算，可以容纳最大尺寸90*90mm的电路板，预留的走线空间可以满足电源线、信号线的弯折排布需求，不会出现装配时压线、线组挤压元件的问题。端盖和主体的配合位置做了倒角导向设计，装配时不需要精准对位就能顺利将端盖嵌入型材腔体，降低一线装配人员的操作难度，提升批量组装的效率。
