车辆转向操纵传动机构三维结构设计

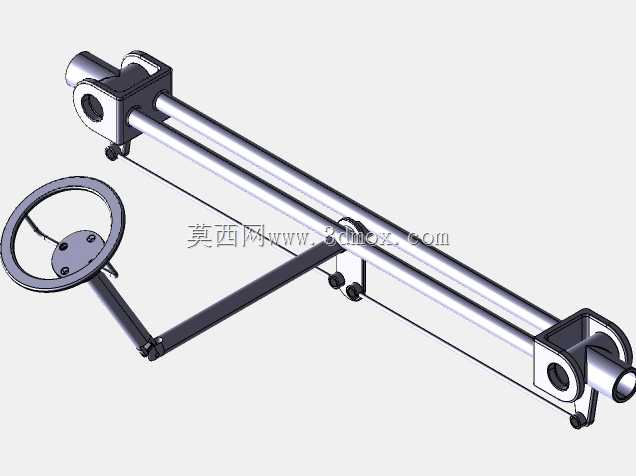

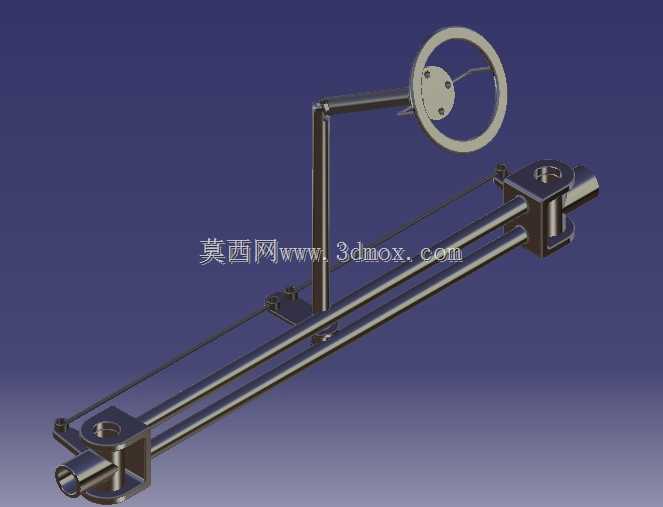

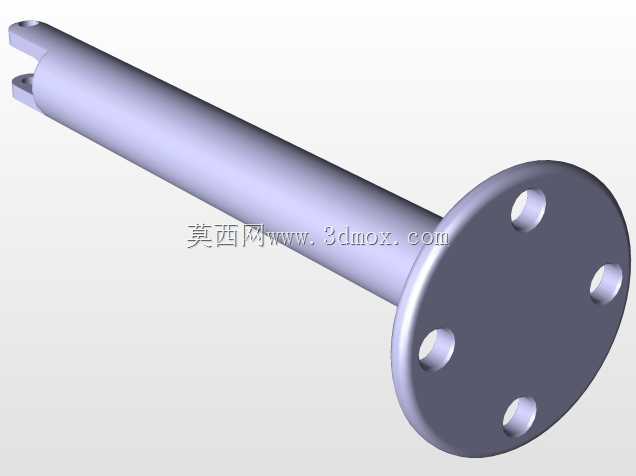

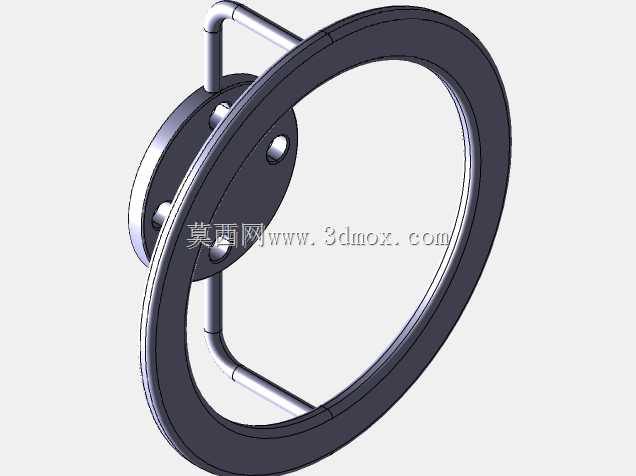

　　这套转向操纵传动结构，主要适配非道路小型作业车辆、低速场地代步车辆的转向系统搭建，也可作为轻型特种作业装备转向模块的设计参考，在厂区转运车、园区观光车、小型农用作业机械的底盘布局中，这类结构的应用占比不低。不同于乘用车集成度极高的转向总成，这套结构采用分体式布局，转向盘通过立式转向柱连接下部的双平行传动杆组，中间通过万向节实现扭矩的变向传递，能适配底盘框架存在高低差、转向器安装位置与转向盘布置位置存在水平偏移的安装场景，不需要额外加高转向器安装基座，就能完成转向力矩的顺畅传递。从结构功能来看，转向盘端的连接法兰预留了三个均匀分布的安装孔位，可直接适配通用尺寸的工程塑料转向盘，法兰与转向柱上端采用过盈配合加横向销钉固定的方式，

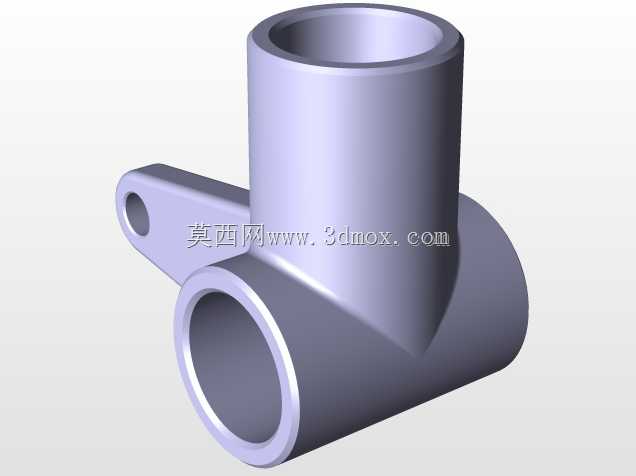

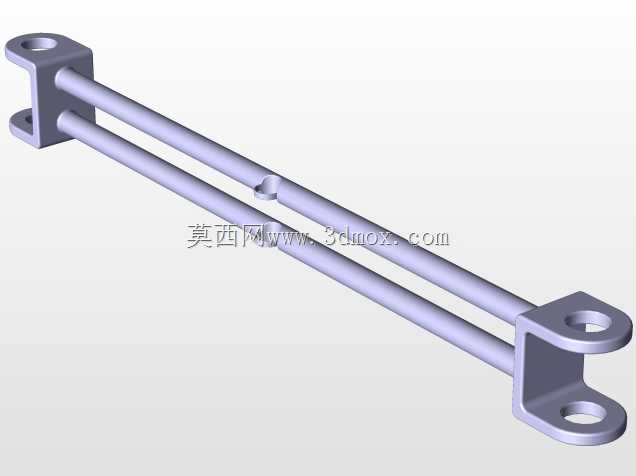

　　能承受频繁转向操作带来的交变载荷，避免长期使用后出现转向盘松旷的问题。转向柱采用空心圆管结构，在保证抗扭强度的前提下尽可能降低整体重量，柱身下部设置有两个固定安装支座，支座上开有长圆形安装孔，允许安装时根据车架的实际焊接位置做±5mm的位置调整，降低车架焊接精度带来的装配难度。下部的双平行传动杆采用实心冷拉圆钢加工，杆身表面做镀硬铬处理，既能提升杆件的耐磨性能，也能减少长期使用后的锈蚀问题，两根传动杆平行布置，两端分别连接转向柱下端的输出摇臂与转向器输入端的摇臂，形成平行四边形传动结构，传动过程中不会出现运动干涉，转向力矩传递的线性度更好，转向操作的虚位能控制在很小的范围内。设计过程中，万向节的选型是核心环节，

　　这里采用的十字轴式万向节，允许两轴之间存在最大15度的夹角偏移，能补偿车架在重载变形、行驶颠簸过程中产生的相对位移，避免传动杆出现卡滞、断裂的问题。万向节的十字轴轴颈处设置有耐磨衬套，日常维护时只需要定期加注润滑脂，就能保证长期的转动灵活性，不需要频繁更换易损件。从安装边界来看，整套结构的总长度根据转向盘到转向器的常规布置距离设定，转向柱的垂直高度可根据不同车型的驾驶位坐姿需求做截断调整，传动杆的长度也可根据车架宽度做适配性修改，两端的连接摇臂采用统一的花键连接结构，修改杆件长度后不需要重新加工连接端，只需要调整杆件的固定位置就能完成装配。实际装车应用时，这套结构的转向传动比设定为18:1，转向盘从最左到最右的总转动圈数为3.2圈，

　　符合低速车辆的转向操作习惯，既不会因为传动比过小导致转向过于灵敏引发行驶跑偏，也不会因为传动比过大导致转向操作费力。结构的所有固定支座都采用钢板冲压焊接成型，支座与车架的连接面设计有防滑纹路，螺栓紧固后不会出现相对滑动，能承受转向过程中产生的横向冲击力。在三维建模过程中，所有运动副都按照实际装配间隙做了预留，转向柱与支座之间的转动间隙控制在0.1mm以内，既保证转动灵活，又不会出现松旷异响，传动杆两端的连接销孔采用同轴度公差0.05mm的加工要求，保证装配后两根传动杆的运动同步性，避免出现转向卡滞的问题。这套结构没有集成助力组件，完全依靠机械结构传递力矩，结构可靠性高，故障点少，适合对维护成本要求低、使用环境相对复杂的作业场景，在泥泞、多尘的作业环境中，外露的传动结构也能方便日常的清理与检查，不需要拆解复杂的护板就能观察到所有连接部位的磨损情况，及时发现松动、磨损的隐患。
