带塑料端盖钣金安装支座结构设计

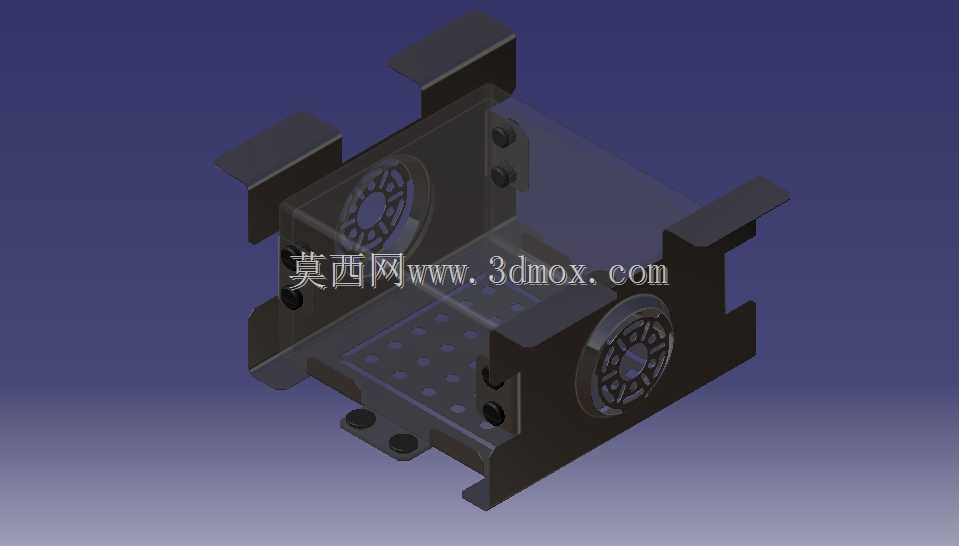

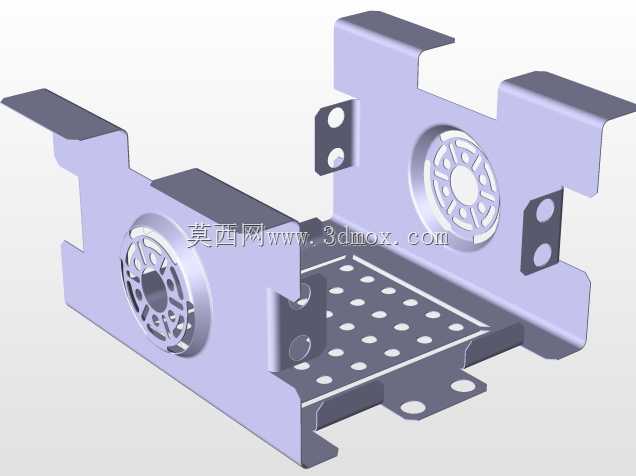

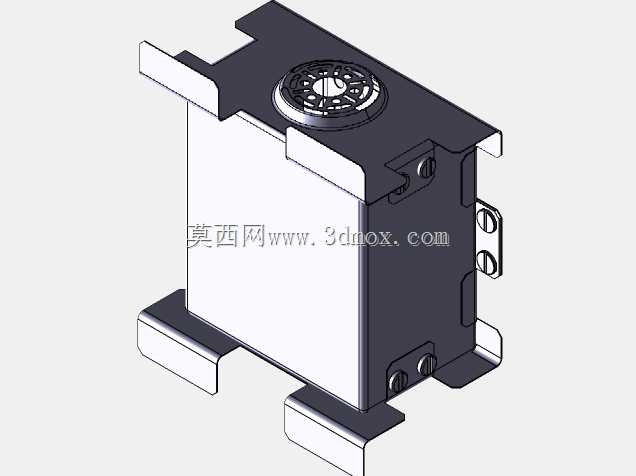

　　在工业设备的机架支撑、传动组件安装场景中，这类带塑料盖的钣金支撑件是连接动力端与执行端的核心承载结构，日常多见于小型输送线的驱动端安装、非标自动化设备的传动模组固定、小型加工设备的转轴支撑工位，承担着定位轴承、容纳传动部件、隔绝外部粉尘碎屑的核心作用。从结构本身来看，主体采用钣金折弯一体成型工艺，两侧伸出的安装耳板上预留了通孔，用于和设备主框架通过螺栓锁紧固定，耳板的折弯角度经过反复校核，安装后能让整个支撑件的受力方向与钣金的材料纤维方向匹配，避免长期受载后出现钣金件的蠕变变形。中间的腔体部分做了下沉式设计，底部布满规则排列的安装孔位，既可以用来固定内置的传动轴承座，也能预留走线空间，方便内置传感器或者润滑管路的排布，

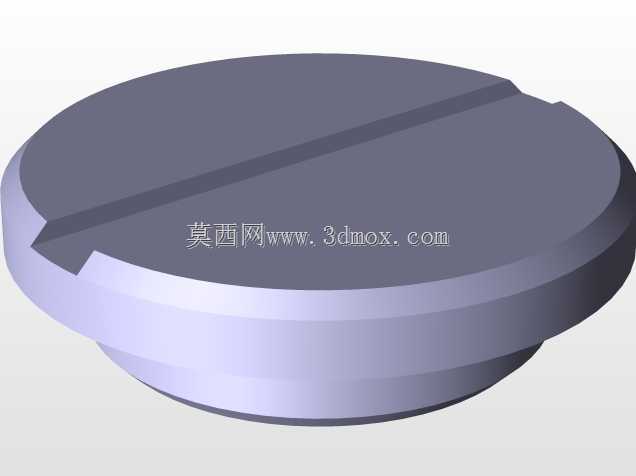

　　腔体的边缘做了翻边处理，一方面提升钣金件整体的结构刚性，减少冲压成型后的回弹变形，另一方面也能和配套的塑料端盖形成紧密的配合面，避免配合处出现缝隙。两侧的轴承安装位采用了同轴度公差管控，安装轴承的止口深度经过精确计算，能保证轴承装入后轴向定位准确，不会出现运转过程中的窜动问题，止口边缘做了倒角处理，既方便轴承压装时的导向，也能去除冲压产生的毛刺，避免装配时划伤轴承外圈。配套的塑料端盖采用卡扣式结构和钣金主体连接，不需要额外的螺丝固定，装配时直接按压到位即可完成密封，端盖表面做了防滑的纹理设计，后期设备维护需要检查内部轴承状态时，可以直接徒手拆卸端盖，不需要借助额外工具，大幅提升日常维保的效率。从安装边界来看，

　　整个部件的整体宽度控制在常规铝型材机架的安装间距范围内，两侧安装耳板的孔位间距和工业常用的40系列、50系列铝型材的槽距完全匹配，不需要额外加工转接板就可以直接固定在标准铝型材机架上，底部的安装孔位采用通用的孔距设计，可以适配市面上绝大多数标准尺寸的带座轴承，不需要单独定制轴承配件。设计过程中优先考虑了装配的工艺性，钣金主体的所有折弯内角都采用了和板材厚度匹配的折弯半径，避免折弯处出现应力集中导致的开裂问题，所有的外露边缘都做了去毛刺处理，避免装配过程中划伤操作人员。腔体内部的空间预留了足够的散热间隙，当轴承长期高速运转产生热量时，可以通过底部的孔位形成空气对流，避免热量积聚导致轴承润滑脂提前失效。

　　塑料端盖的材料选用具备一定韧性的工程塑料，既可以承受日常的轻微磕碰不会碎裂，也能在设备运转时起到一定的隔音作用，降低轴承运转产生的噪音向外传递。在实际使用场景中，这类支撑件往往成对使用，分别安装在传动辊轴的两端，通过调整两侧安装耳板的固定位置，可以微调辊轴的平行度，避免传动带或者链条出现偏磨问题。和传统的铸铁轴承座相比，这种钣金加塑料盖的结构重量更轻，整体重量只有同规格铸铁支座的三分之一左右，对于需要轻量化设计的移动设备、小型自动化生产线来说，能有效降低整体设备的自重，同时钣金件的生产周期更短，不需要开模铸造，在小批量非标设备生产时，可以通过激光切割、折弯的工艺快速加工成型，大幅缩短设备的生产交付周期。结构设计时还考虑了润滑维护的需求，在塑料端盖的对应位置预留了注油嘴的安装位，日常维护时不需要拆卸端盖，就可以通过注油嘴直接向内部轴承加注润滑脂，减少维护的工作量。两侧的安装耳板上还预留了长条形的调节孔，安装时可以根据传动带的张紧需求，微调整个支撑件的前后位置，不需要额外设计张紧机构，简化了整体设备的结构复杂度。
