双十字轴式可弯折传动万向节结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:422685
  • 双十字轴式可弯折传动万向节结构
  • 双十字轴式可弯折传动万向节结构
  • 双十字轴式可弯折传动万向节结构
  • 双十字轴式可弯折传动万向节结构
  • 双十字轴式可弯折传动万向节结构
  • 双十字轴式可弯折传动万向节结构
  • 双十字轴式可弯折传动万向节结构

  在多轴系非共线传动的工程场景里,这类双十字轴铰接的万向传动结构是解决轴线偏斜传动的核心部件,常见于需要变角度传递旋转扭矩的设备布局中,比如小型试验台架的动力输出端、轻工设备的联动轴系、改装类传动机构的转角衔接位置,能在两轴轴线存在空间夹角的状态下持续稳定传递回转动力,不会因为轴系安装时的同轴度偏差或者工作过程中出现的相对位移出现传动卡滞。从结构功能上看,这套万向节采用两组十字轴铰接单元串联布置,相比单十字轴万向节,能在更大的轴线折角范围内实现等角速度传动,避免单节万向节传动时存在的从动轴转速周期性波动问题,减少传动过程中的附加冲击载荷,延长配套轴系和轴承的使用寿命。每处十字轴铰接位置都预留了销轴装配的定位结构,

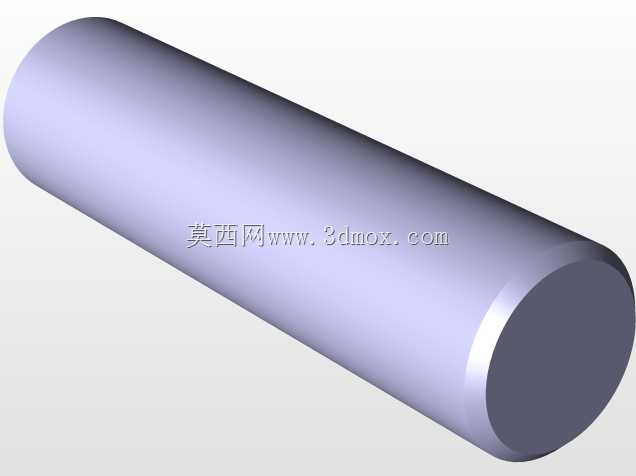

  十字轴的四个轴颈分别和两端的叉形接头配合,配合面按照转动副的间隙要求设计,既保证铰接转动的灵活性,又控制径向窜动间隙在合理范围,避免传动过程中出现回程间隙过大导致的传动精度丢失。三根传动杆的截面采用等直径圆轴设计,杆体长度根据常见的传动跨距做了适配,两端的叉形接头和杆体采用一体式刚性连接,保证扭矩传递过程中接头位置不会出现松动变形,叉形接头的耳部厚度经过强度校核,能承受额定扭矩下的弯曲载荷,不会在频繁正反转传动时出现耳部断裂的问题。设计过程中优先考虑了安装适配性,两端的轴头可以根据配套的安装孔位调整配合直径,铰接位置的转动角度范围覆盖了常规设备布局中可能出现的轴线偏斜角度,单节铰接的最大折角可以满足多数非共线传动的布局需求,

  双节串联后可以实现空间内多方向的角度补偿,不仅能补偿两轴之间的角度偏差,还能补偿一定范围内的轴向窜动和径向偏移,降低设备安装时的同轴度调整难度,减少现场安装调试的工作量。从安装边界来看,整套结构在完全伸直状态下的总长度适配小型传动系统的安装空间,弯折到最大角度时的外轮廓尺寸不会和周边的机架、护罩等结构发生干涉,十字轴的销轴端部设置了限位结构,防止传动过程中销轴脱出导致的结构失效,铰接位置的润滑通道预留位置也做了考量,后期维护时可以直接在铰接点加注润滑脂,降低转动副的磨损速率。在实际选型应用时,需要根据传递的额定扭矩、工作转速、两轴的最大偏斜角度来确认是否适配,这套结构的杆体刚性足够应对中低转速下的扭矩传递,

  不适合高转速大冲击载荷的重载传动场景,在轻工自动化设备、小型试验装置、非标传动机构中使用时,能有效简化轴系布局,不需要额外设计复杂的同轴度调整结构,就能实现稳定的变角度动力传递。建模过程中对每个铰接副的配合间隙做了还原,不是完全零间隙的理想化建模,更贴近实际加工装配后的真实状态,在做运动仿真时可以直观看到不同折角下的传动状态,观察转速传递的波动情况,也能验证结构在极限弯折角度下是否存在零部件干涉,为后续的结构优化、选型适配提供直观的三维参考。
