西门子Simatic TD200文本显示操作终端

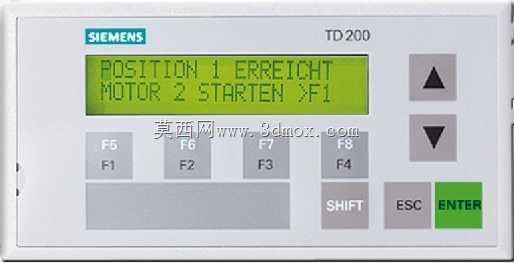

　　在工业自动化现场的分布式控制场景中，这类文本显示操作终端常被部署在设备旁侧的控制柜门板、操作工位立柱上，作为PLC控制系统和一线操作人员之间最直接的交互载体，不需要额外配置上位机，就能完成小型设备的状态查看、参数调整、故障确认等基础操作，在输送线、小型专机、恒温控制单元、简易加工工位这类对交互复杂度要求不高的场景里应用十分广泛，相比触控类人机界面，它的按键结构抗油污、抗粉尘能力更强，适合在机加工、食品包装、仓储分拣这类工况相对复杂的生产现场长期使用。从实际功能来看，这款终端自带背光液晶显示屏，可同时显示多行文本内容，能够直接对接西门子S7-200系列PLC的寄存器数据，实时反馈设备运行的位置参数、电机状态、工艺步序、故障代码等信息，

　　面板上配置的方向按键、功能按键、确认与退出按键，可直接触发PLC内部预设的操作指令，比如手动启动电机、切换运行模式、修改工艺参数阈值、复位报警信号，不需要额外外接操作按钮，就能完成大部分日常操作需求，部分场景下还可以通过按键组合实现权限分级，避免无关人员误改设备参数。在做这款产品的三维结构设计时，首先要考虑的是现场安装的适配性，整体采用嵌入式安装的结构形式，前面板做了窄边突出设计，安装时只需要在控制柜门板开出对应尺寸的矩形安装孔，将终端主体推入开孔后，用后侧的卡扣件锁紧即可，前面板和门板接触的位置预留了密封胶条的安装槽，装配后可达到现场常用的IP65防护等级，阻挡车间内的切削液飞溅、粉尘侵入设备内部，保障内部电路长期稳定运行。

　　面板的按键布局做了分区设计，显示区域位于面板上半部分，和按键区域做了物理分隔，避免操作按键时误碰到屏幕区域，功能按键采用凸起的硅胶材质，按压行程适中，操作人员戴劳保手套也能准确触发按键，不会出现按动无反馈或者误触的问题；屏幕区域做了轻微的内凹设计，避免现场搬运物料、擦拭面板时刮花液晶显示层，影响内容读取。接口部分全部布置在终端的后侧，包括和PLC通讯的连接端口、电源接线端子，后侧的结构做了走线避让空间，安装后通讯线和电源线可以顺着柜内的走线槽排布，不会和柜内其他元器件产生干涉。从安装边界尺寸来看，这款终端的整体厚度控制在较小范围内，嵌入安装后后侧突出柜体的长度很短，就算是深度较浅的小型壁挂控制箱也能顺利安装，不会出现柜门无法关闭、

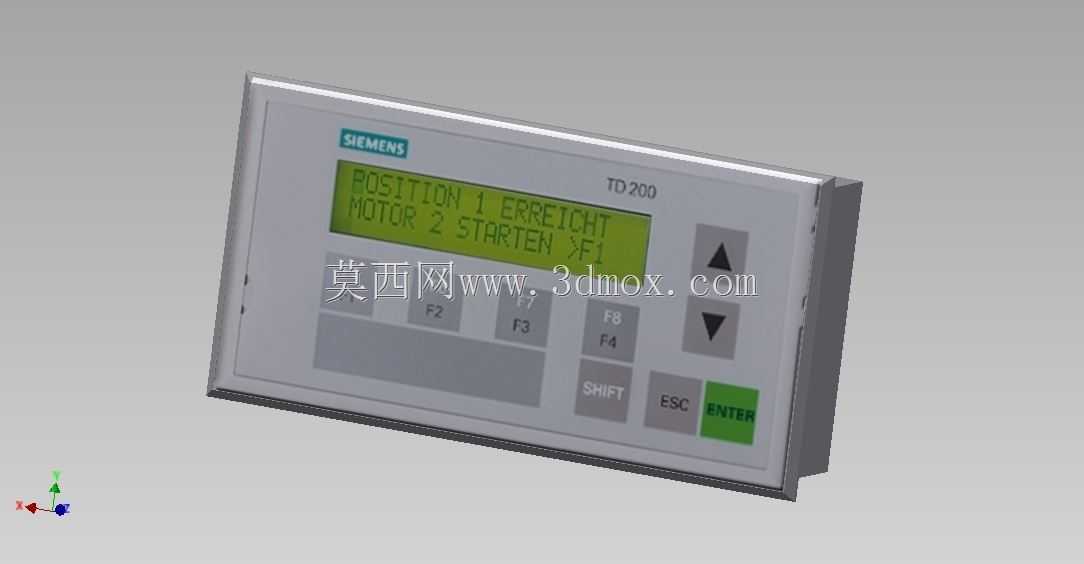

　　和柜内PLC模块、接线端子排碰撞的问题；前面板的外露尺寸经过优化，不会占用过多门板空间，旁边还可以预留出急停按钮、状态指示灯的安装位置，适配小型控制柜的紧凑布局需求。建模过程中对面板上的字符标识、按键纹理、品牌标识都做了等比例还原，屏幕区域的显示效果也参考实际设备的运行状态做了呈现，结构上的安装卡扣、密封槽、后侧接口的位置都和实物保持一致，在做控制柜布局设计、设备操作工位三维仿真时，可以直接导入这个模型进行装配校验，提前确认安装开孔尺寸、操作空间是否满足要求，避免实际加工安装时出现尺寸不匹配、操作干涉的问题。在实际选型应用中，这类文本终端相比大屏人机界面成本更低，运行稳定性更强，不需要复杂的画面组态，只需要在PLC编程时配置好对应的文本内容和按键映射，就能快速投入使用，对于不需要复杂图形显示、只需要基础文本交互的小型自动化设备来说，是性价比很高的交互方案，建模时也充分考虑了这类应用场景的装配需求，所有结构细节都按照实物尺寸还原，可直接用于电气柜三维布线、设备整体布局的设计校验工作。
