壁挂式PLC气动控制阀组集成控制箱

　　这款集成式控制单元主要面向工业现场气动执行机构的集中管控场景，常见于自动化生产线的气路分配工位、小型工艺设备的气动控制段、工装夹具的气路调控节点，可替代分散布置的阀岛与独立控制元件，减少现场布线布管的冗余工作量。箱体采用壁挂式安装结构，背部预留两个对称的安装挂耳，挂耳上开设长圆形安装孔，可适配现场安装基面的孔位偏差，安装时无需额外制作转接支架，直接通过膨胀螺栓或机牙螺丝即可固定在墙面、设备机架立面等垂直安装面上，箱体整体突出安装面的厚度控制在合理范围，不会占用过多操作通道空间，适合安装空间局促的生产线旁侧区域。

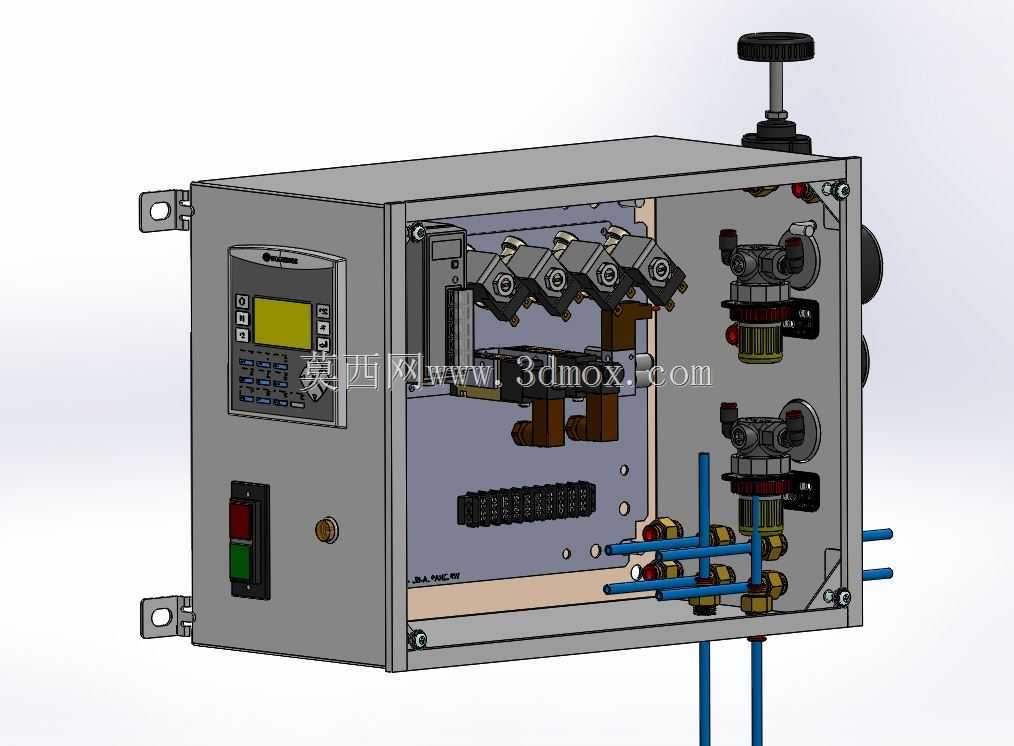

　　箱体正面左侧集成了人机交互与状态指示单元，上部嵌入带显示屏与操作按键的PLC控制终端，可直接在箱面完成参数设置、运行状态查看、手动操作触发等动作，无需外接手持操作单元；下部设置带防护盖的电源开关与红绿双色状态指示灯，绿色指示灯对应系统正常运行状态，红色指示灯对应故障或急停触发状态，操作人员在巡检过程中可快速识别设备运行状态，无需打开箱门即可完成常规状态排查。箱门与箱体主体采用折边咬合结构，配合周边的密封胶条可达到基础的防尘防护等级，适配一般工业车间的现场环境，箱门侧面设置锁止结构，可避免非授权人员随意触碰内部元件，保障设备运行安全。

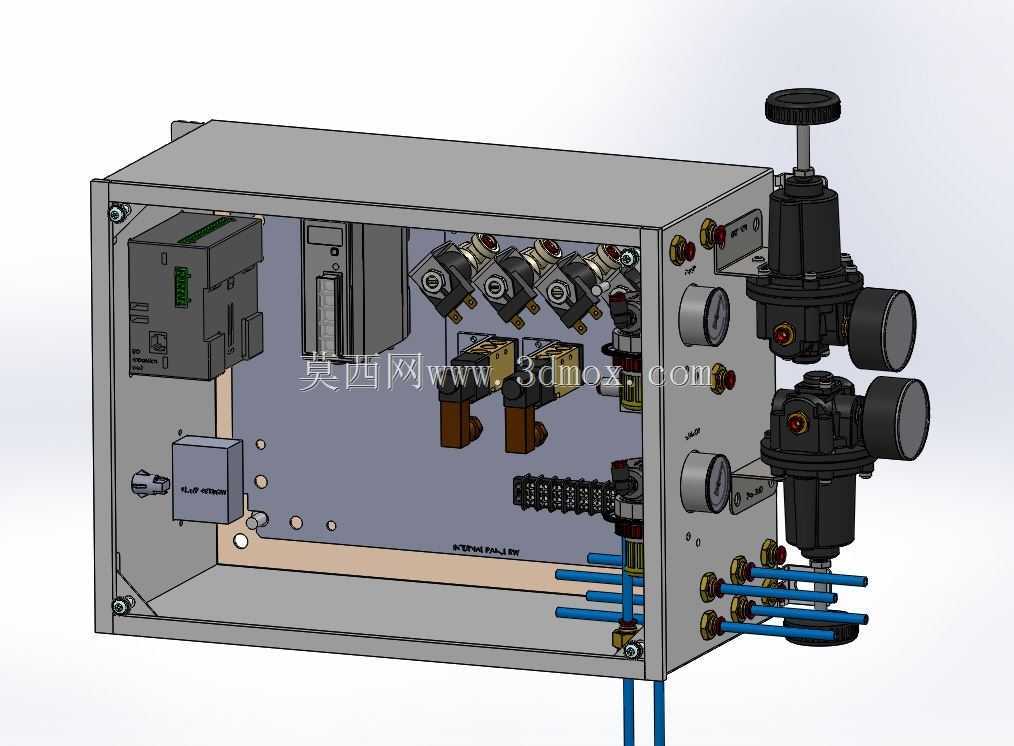

　　箱体内部采用分层布局思路，上部区域安装多联气动控制阀组，阀组通过统一的汇流板固定在箱内安装背板上，汇流板内部预制气路通道，可减少内部气管的接驳数量，降低气路泄漏点；阀组侧方对应安装调压过滤组件，每组调压阀配备独立的压力指示表，可针对不同输出气路分别调整供气压力，适配不同执行元件的工作压力需求，调压组件下部设置集装式气路接头，所有输出气管均通过箱体下部的穿板接头引出，穿板接头处配备密封护圈，可避免气管拖动时磨损外皮，同时防止外部粉尘从穿线孔进入箱体内部。箱内中部预留PLC主控模块与接线端子排的安装空间，所有阀组的控制线缆、传感器信号线均通过端子排转接，布线时沿箱内预设的走线槽排布，强电与控制信号线分槽布置，避免信号干扰；下部预留了扩展模块的安装位置，可根据后续工艺需求增加IO模块或通讯模块，无需重新更换箱体。

　　顶部伸出的手动调压手轮对应主路供气的总调压阀，在箱门关闭状态下即可完成总供气压力的调整，手轮带有锁止螺母，调整完成后可锁定压力值，避免现场误碰导致压力偏移。箱体侧面预留了通讯接口与电源进线的穿线孔，可根据现场布线方向选择左侧或右侧进线，适配不同现场的布线走向。气路设计上，主路供气进入箱体后先经过总过滤减压阀，再分配到各支路的独立调压阀，最终输出到外部执行元件，每支路均预留了压力检测接口，可在调试时外接压力表检测实际输出压力，排查气路故障。电路设计上，所有外部接线均通过端子排转接，端子排预留20%的备用点位，方便后续维护或功能扩展时接线，箱内设置独立的接地排，所有金属元件、箱体外壳均可靠接地，避免静电或漏电影响控制元件稳定性。

　　从安装边界来看，箱体左右两侧预留了不小于50mm的操作空间，用于侧面气路、电路的接线与维护，箱门开启角度可达到120度以上，开门后不会与周边设备发生干涉，内部元件的排布预留了足够的接线操作空间，更换单个阀组或电气元件时无需拆除周边其他部件，可直接在原位完成拆装更换，降低后期维护的时间成本。这款控制箱将阀组、控制单元、气路处理元件全部集成在单一箱体内，现场安装时仅需接入主供气管、电源总线与输出气路线缆即可完成部署，相比分散式安装的控制元件，可大幅减少现场安装调试的工作量，同时集成式的结构也方便后期的集中维护与故障排查，适合在中小型自动化设备、生产线改造项目中作为标准化的气动控制单元使用。
