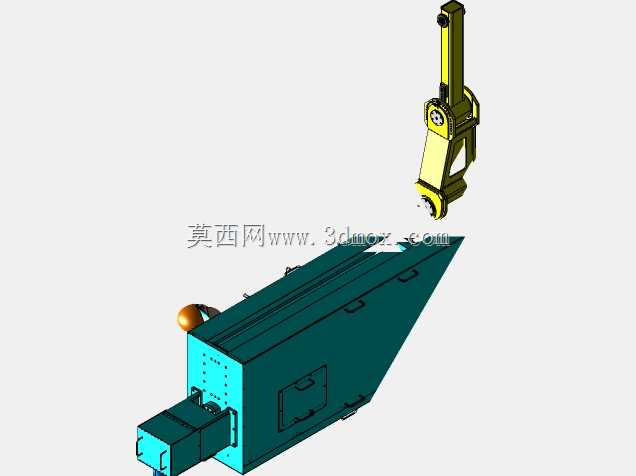

在客车整车焊装、总装类生产线的工位衔接环节,重载工件的垂直位移输送一直是产线布局里需要重点考量的结构单元,这套配套的减速器提升机构,正是针对客车生产过程中大尺寸部件的短行程精准举升需求设计的配套执行单元。不同于常规轻载输送线的提升结构,该机构直接将减速传动单元集成在提升臂的铰接支点位置,省去了额外的传动链排布空间,能在有限的产线工位边界内完成动力输出,适配客车生产线旁侧安装空间局促、工位间距紧凑的实际布局特点。从结构设计逻辑来看,提升臂采用变截面箱型焊接结构,臂体靠近铰接端的截面尺寸更大,向末端执行端逐步收窄,既保证了举升重载时臂体的抗弯扭刚度,又尽可能降低了臂体自身重量,减少减速单元的无效负载。
铰接位置的减速单元采用法兰直装的方式与固定基座连接,输出轴直接与提升臂的铰接孔配合传递扭矩,取消了传统联轴器、键连接的额外传动间隙,能保证举升过程中臂体的启停位置精度控制在毫米级,避免客车部件举升对位时出现偏移磕碰。固定基座部分采用斜置式安装面设计,与产线侧边的主体钢结构采用螺栓组连接,安装面的倾斜角度经过匹配计算,能让提升臂在落下收纳状态时完全贴合产线侧边的轮廓,不会占用工件通行的水平通道空间,举升到位时臂体的末端支撑面刚好与上层输送辊道的工作面齐平,实现工件在不同高度输送段之间的平滑过渡。在实际工况适配层面,该机构的举升行程经过针对性匹配,刚好覆盖客车生产线地面输送段与架空工装平台之间的高度差,不需要额外设置行程放大结构,
减少了传动环节的故障点。臂体末端设置有带缓冲的支撑滚轮组,接触工件时不会对客车部件的外表面造成压痕损伤,滚轮的转动方向与工件输送方向保持一致,举升到位后工件可以直接沿滚轮面滑移到下一工位,不需要额外配置推料机构。设计过程中针对安装边界做了充分的校核,机构整体的水平投影宽度控制在产线侧边的安全通道范围内,不会超出厂房规划的人行通道红线,垂直方向的最高点在举升极限位置时也不会触碰厂房顶部的管线桥架,适配多数现有客车生产线的改造加装需求,不需要对原有产线的主体结构做大规模拆改。从受力传递路径来看,举升过程中工件的负载通过臂体直接传递到铰接支点的减速单元壳体,再通过基座分散到产线的主体钢结构上,整个传力路径没有额外的薄弱环节,
能承受长期往复举升的交变载荷,减速单元的壳体采用加强筋结构,在铰接支点位置做了局部加厚处理,避免长期负载下出现壳体开裂的问题。臂体上设置的硬限位块在举升上下极限位置直接与基座上的缓冲垫接触,不需要额外配置外置的限位支架,进一步压缩了机构的整体安装尺寸,同时硬限位的位置可以通过调整垫片厚度进行微调,适配不同现场安装时的高度差偏差。对于产线运维来说,这套集成式的结构没有外露的传动链条、皮带等易损件,日常只需要对铰接位置的润滑点做定期补脂即可,减速单元的注油口位置设置在便于操作的外侧,不需要拆解臂体结构就能完成润滑油的更换,降低了长期运维的工作量。在与产线控制系统的适配层面,减速单元预留了编码器安装接口,可以直接接入产线的总线控制系统,实现举升速度、位置的闭环控制,能匹配不同生产节拍下的举升动作速度调整,在工位节拍快的时候可以提高举升速度缩短等待时间,在输送精密部件的时候可以降低举升速度减少冲击。整个机构的外形轮廓做了倒角处理,没有尖锐的外凸棱角,符合生产现场的安全设计规范,臂体的活动范围内没有易夹手的间隙结构,降低了现场操作人员的安全风险。
