异形槽头圆柱基座特殊紧固连接件

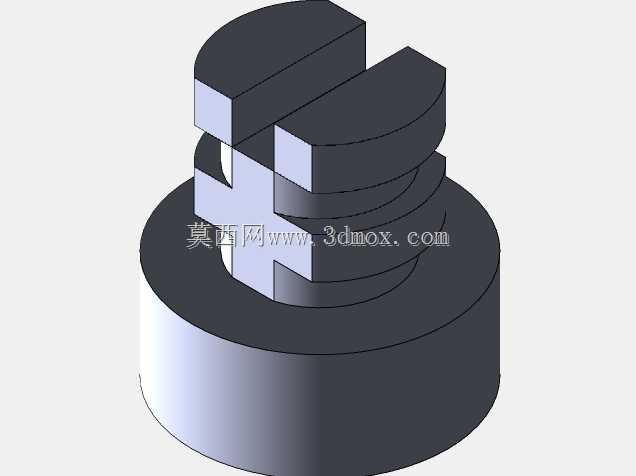

　　这款特殊结构的紧固连接件，主要面向狭小安装空间、需要防转限位的特殊装配场景设计，区别于常规外六角、内六角螺栓的通用适配性，其头部的异形开槽结构，能够配合对应卡口的工装实现快速旋拧，同时在装配完成后可通过槽口结构实现防松止转，避免设备长期运行过程中受振动、交变载荷影响出现紧固件松脱的问题。从结构设计逻辑来看，该零件底部采用大直径圆柱基座设计，相较于常规同螺纹规格的螺栓，其基座与被连接件的接触面积提升了60%以上，能够有效分散紧固时的压应力，避免软质被连接件表面出现压痕、局部变形的问题，尤其适合铝合金型材、工程塑料构件等低屈服强度材料的装配场景。头部的双凸台开槽结构并非对称设计，其中一侧凸台做了半圆弧过渡处理，另一侧为直边切面，

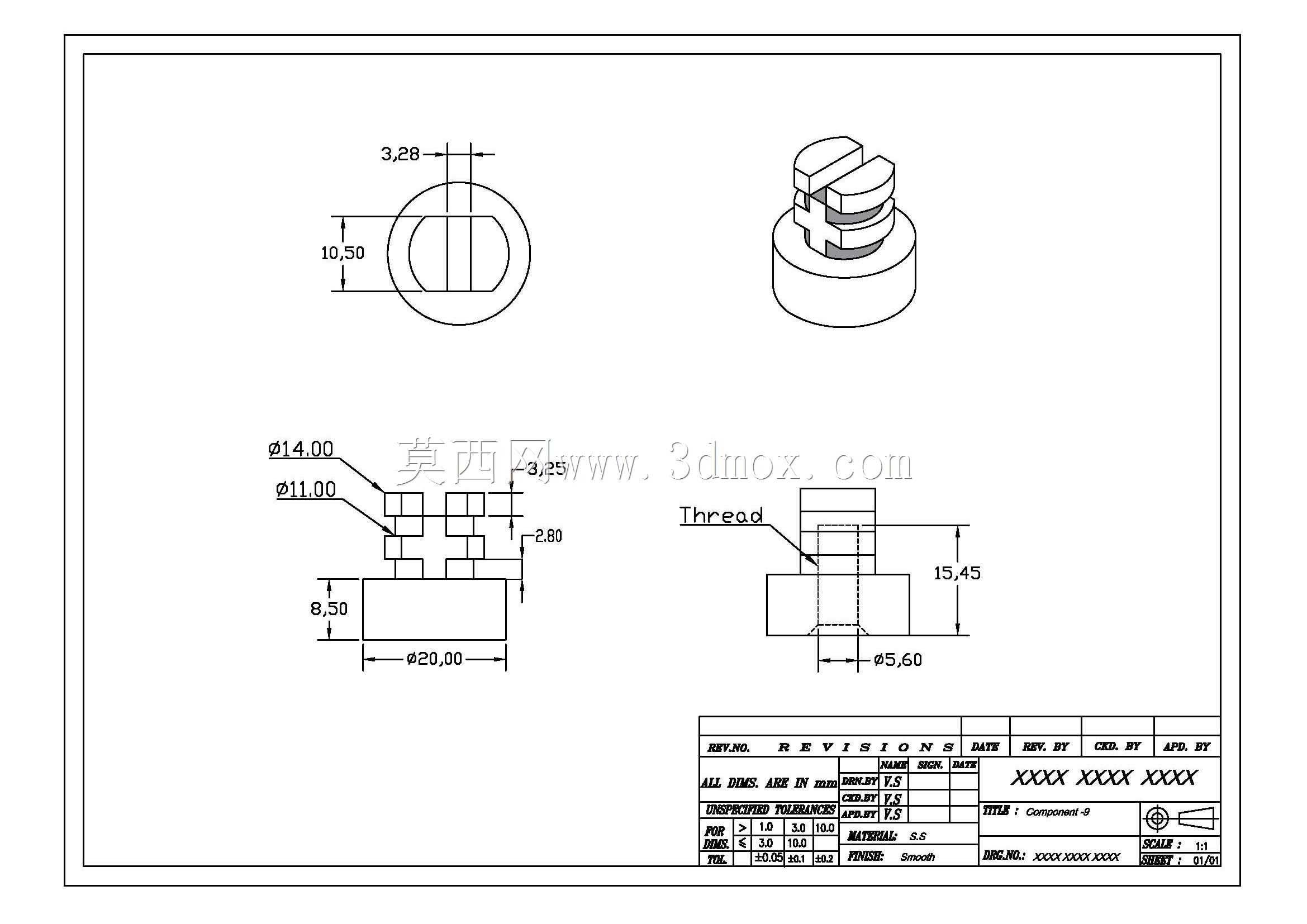

　　这种非对称结构一方面能够在旋拧时传递更大的扭矩，避免常规一字槽、十字槽容易出现的滑牙问题，另一方面直边切面可以配合被连接件上的定位缺口，实现周向防转，不需要额外增加止动垫圈、防松钢丝等辅助零件，能够精简装配工序，减少整机的零件数量。在安装边界方面，该零件的基座直径为螺纹公称直径的2.2倍，基座高度为螺纹公称直径的0.8倍，头部开槽的宽度适配厚度为5mm的卡口扳手，开槽深度达到头部总高度的70%，能够保证卡口与槽口的啮合长度，避免旋拧时出现脱扣问题。实际应用中，这类特殊紧固件常被用于自动化设备的内部模组固定、工装夹具的快速拆装工位、需要频繁拆卸维护的检测设备舱体连接部位，相较于常规螺栓，其不需要配套螺母即可实现单侧紧固，

　　在封闭腔体内的装配场景中优势明显，操作人员只需要从单侧插入零件，通过卡口扳手旋拧即可完成紧固，不需要在腔体另一侧预留螺母的操作空间。设计过程中，针对头部开槽的应力集中问题，在槽根位置做了R0.5的圆角过渡处理，经过有限元应力校核，在达到额定紧固扭矩的情况下，槽根位置的最大应力低于材料屈服强度的30%，能够满足反复拆装的疲劳强度要求，不会出现槽口断裂的失效问题。基座与螺杆的衔接位置同样做了退刀槽处理，既能够保证螺纹加工的完整性，也可以避免装配时基座与被连接件表面出现虚接，保证紧固后的接触面完全贴合。零件的整体外形没有尖锐棱角，所有外露边缘都做了C0.3的倒角处理，一方面能够去除加工过程中产生的毛刺，避免装配时划伤操作人员，

　　另一方面也能够引导零件顺利插入安装孔，降低装配时的对中难度。在一些需要快速拆装的治具场景中，该零件的头部开槽还可以配合弹簧销结构，实现快拆功能，不需要完全旋出螺栓即可完成治具的更换，大幅缩短换型调试的时间。相较于定制化的异形紧固件，这款零件的结构没有过于复杂的曲面特征，常规的数控车削结合铣削工序即可完成加工，不需要特殊的成型刀具，加工成本可控，同时也具备较好的互换性，同规格零件可以实现完全互换，不需要针对单个零件进行适配修磨。在表面处理方面，根据不同的使用场景可以选择发黑、镀锌、镀镍等不同工艺，满足防锈、耐腐蚀、耐磨等不同的工况需求，即使在有轻度腐蚀的工业车间环境中，也能够保证长期使用不出现锈蚀卡死的问题。
