十六格分体式塑料收纳格结构设计

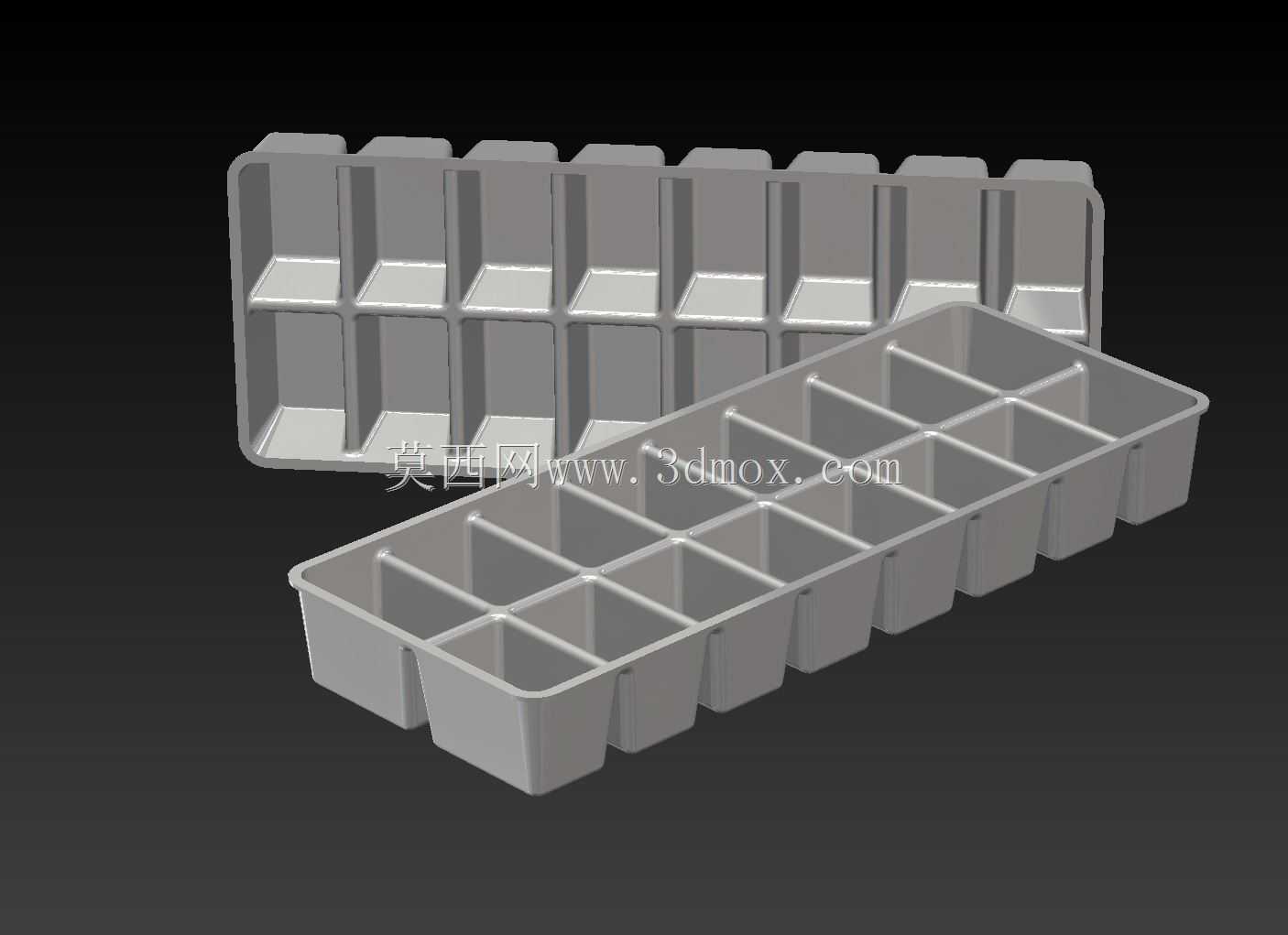

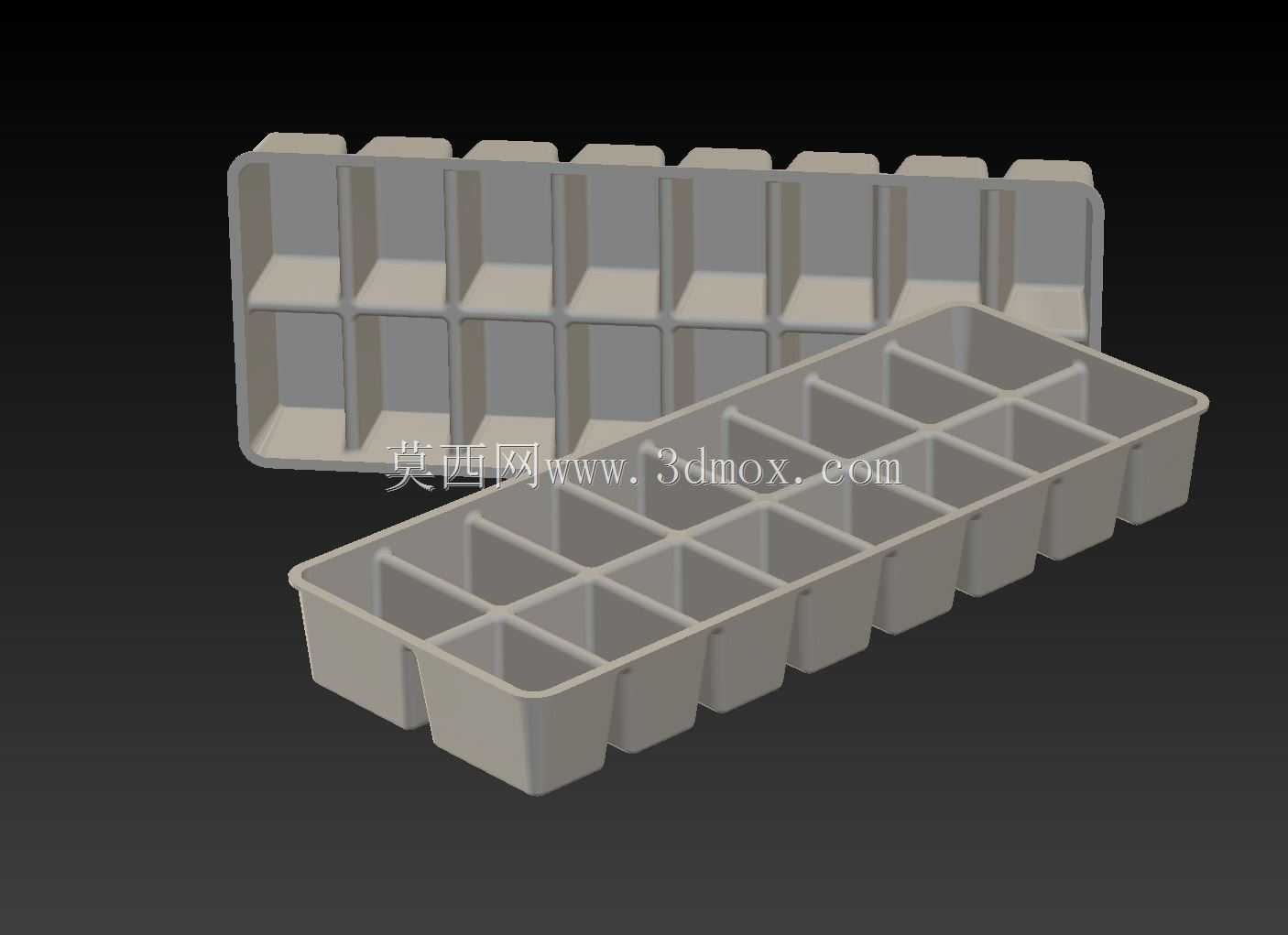

　　这类分格收纳托盘在餐饮后厨备餐、电子元器件分拣、小型五金零件分类存放场景中应用十分广泛，尤其是需要对同规格小物件做定置管理的工位，分格结构能直接避免不同规格物料混放，减少分拣取件的无效动作耗时。从结构上看，该款收纳格采用双排八格的对称布局，单格为等容积的方形槽体，槽体内壁做了轻微的拔模斜度，既方便注塑加工时的脱模作业，也能在叠放时让上层托盘顺利嵌入下层槽体边缘，压缩空托盘存放时的堆叠高度，降低仓储与转运的空间占用。

　　设计过程中首先要考虑槽体的壁厚均匀性，整体采用等壁厚的薄壁壳体结构，相邻格室之间的分隔筋与外边框壁厚保持一致，避免注塑成型时因冷却速率不均产生缩痕、翘曲变形，分隔筋的高度与外边框高度齐平，一方面能保证每个格室的独立容纳空间，另一方面也能在托盘叠放时为上层托盘提供均匀的支撑力，避免局部受压导致格室变形。外边框的顶部边缘做了一圈加厚的翻边结构，这个结构并非多余设计，一方面能提升整个托盘的结构刚性，减少长距离转运时边框的形变量，另一方面也能作为人工搬运时的手持受力位，翻边处做了圆角过渡，避免锋利边缘划伤操作人员手部。

　　槽体底部的边角位置全部做了内圆角处理，不存在清洁死角，在餐饮场景使用时能快速冲洗残留的食材残渣，在工业零件存放场景也能避免细小铁屑、灰尘堆积在边角难以清理。每个格室的内部尺寸经过适配，单格的长宽尺寸刚好能容纳常规尺寸的冰格、小规格电子元件、标准紧固件等物件，槽体深度控制在合理范围，既保证存放物件不会因托盘倾斜滑落，也不会因为槽体过深导致取件时手指难以探入槽底。

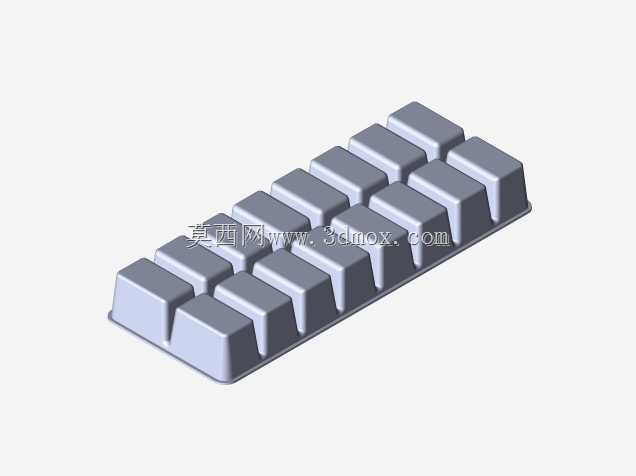

　　从安装与适配边界来看，该款托盘的外部长宽尺寸适配常规的商用冷藏柜层架、工作台面以及标准物料周转箱的内部尺寸，可以直接放置在层架上使用，也可以嵌入周转箱内部作为分格内托使用，不需要额外的固定结构，依靠自身重力就能保持放置稳定。托盘底部做了细微的防滑筋条，放置在光滑的不锈钢台面或者塑料周转箱内时，能增大接触摩擦力，避免推拉托盘时出现打滑移位的情况。

　　结构设计时还考虑了使用过程中的耐冲击性能，外边框的四个外角做了大圆角过渡，在转运过程中发生碰撞时，圆角结构能分散冲击力，避免尖角位置应力集中导致开裂，同时分隔筋与外边框、槽底的连接位置全部做了圆角过渡，消除应力集中点，提升托盘的抗摔抗冲击寿命，即使从常规工作台高度意外跌落，也不容易出现碎裂的情况。另外双排对称的布局让托盘的重心始终落在几何中心位置，满载物件搬运时不会出现一侧偏重倾斜的情况，降低物料洒落的风险。

　　针对不同使用场景的需求，该结构可以直接调整单格尺寸、格室数量来适配不同的存放物件，比如针对更小规格的零件可以增加格室数量，针对更高的物件可以调整槽体深度，整体的结构逻辑不需要做大的改动，只需要调整对应参数就能快速衍生出不同规格的系列产品，大幅降低后续衍生设计的工作量。
