中辉OLED字符型显示模块三维建模

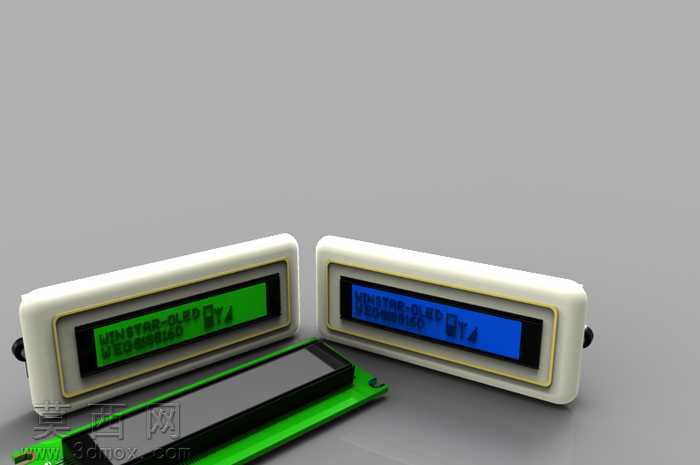

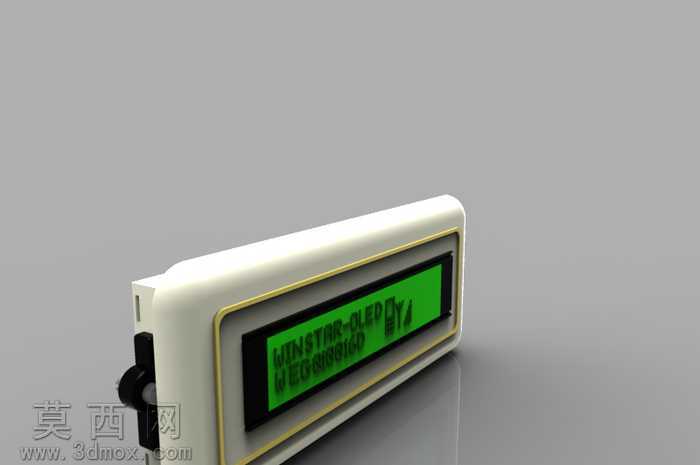

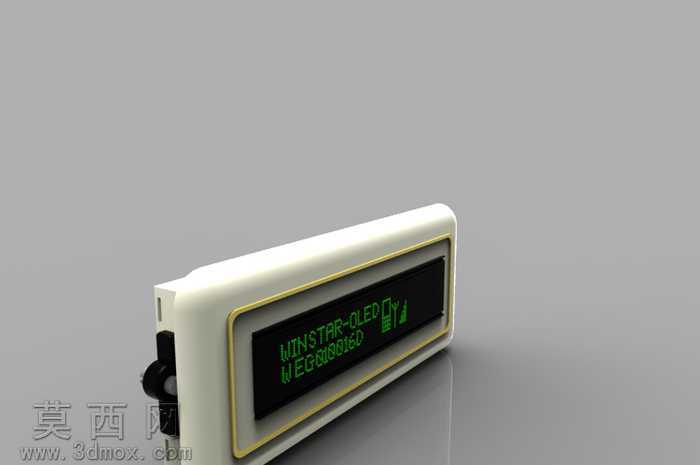

本作品针对中辉WEG010016型号OLED字符显示模块开展全参数化三维建模，建模过程严格遵循实物测绘尺寸与产品规格书参数，完整还原模块的外观结构与装配关系。建模阶段首先搭建整体尺寸框架，确定外壳长宽高、屏幕视窗开口位置、侧边固定安装柱的孔径与定位尺寸，保证模型与实物的安装适配性完全一致。外壳部分采用圆角矩形造型，边缘做R角过渡处理，还原实物外壳的哑光米白色塑料质感，建模时通过抽壳命令完成壳体壁厚设置，预留出内部PCB板与屏幕组件的装配空间，侧边的定位凸柱做拔模斜度处理，还原注塑件的工艺特征。屏幕部分分别建模绿色、蓝色两种背光版本的OLED屏体，屏体表面覆盖透明保护面板，视窗边缘做金色装饰边框细节，还原实物的外观层次；屏幕下方的PCB电路板建模还原板载元件的布局特征，绿色阻焊层材质搭配焊盘、接口的金属质感，区分不同元件的材质差异，板边的定位孔与外壳安装柱的位置完全对齐，还原真实的装配逻辑。渲染阶段采用工作室柔光环境，分别呈现两款不同背光显示模块的展示效果，外壳材质调整为哑光ABS塑料质感，设置合适的粗糙度参数避免过度反光，屏幕发光区域分别赋予绿色、蓝色自发光材质，模拟OLED屏通电后的显示效果，PCB板的绿色阻焊、金属焊盘、黑色元件分别赋予对应材质，提升模型的真实感。建模过程中对所有特征做参数化关联，可根据同系列不同尺寸的OLED模块快速调整参数生成对应模型，模型包含完整的装配结构，可用于电子设备的结构装配验证、产品展示动画制作、嵌入式设备的外观方案评审，模型细节还原度高，结构尺寸准确，能够满足工业设计、结构开发环节的使用需求，同时还原了OLED模块无背光、自发光、宽视角的产品特征对应的外观表现，让模型在静态渲染下也能体现产品的核心特性。
