四缸设备配套拉伸弹簧结构设计

　　这款拉伸弹簧主要适配四缸类气动执行机构的复位需求，在气动回路搭建、小型自动化工作站的气缸配套场景中应用广泛，日常多见于轻工装配线的气动夹具、小型冲压设备的气动顶出机构、包装生产线的挡料定位单元这类需要弹性复位、张紧缓冲的工位。从实际使用场景来看，这类带挂钩的拉伸弹簧，核心作用是在气缸排气失压时提供稳定的复位拉力，避免气缸活塞杆因负载惯性出现位移超差，也能在设备突发断气时提供基础的位置保持力，降低工装夹具松脱、工件移位的风险。

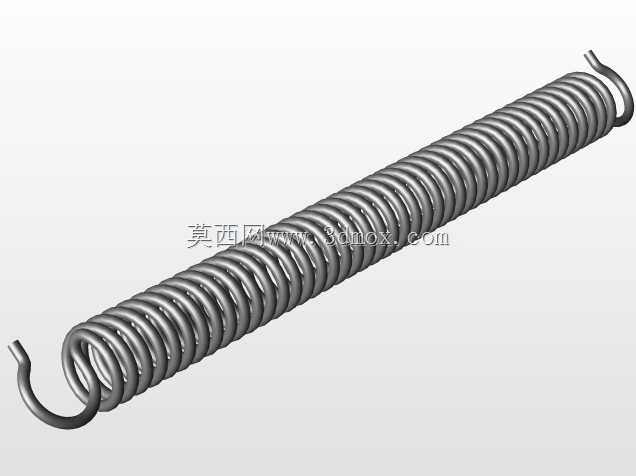

　　设计这款弹簧时，首先要匹配对应气缸的行程参数，弹簧的自由长度需要略小于气缸最小安装距下的挂钩安装位间距，确保初始安装状态下就有一定的预拉力，避免气缸动作初始阶段出现空程。弹簧的有效圈数经过反复校核，既要保证额定拉力下的变形量覆盖气缸全行程，也要避免圈数过多导致弹簧失稳、相邻簧圈在压缩复位过程中出现摩擦卡滞。两端的挂钩采用与簧身同材质的线材弯折成型，挂钩的弯折半径经过优化，既不会因为弯折半径过小导致线材应力集中出现断裂隐患，也不会因为半径过大占用过多安装空间，挂钩的开口角度适配常规的圆柱销安装位，现场装配时不需要额外加工连接件就能直接挂接在气缸端盖和活动摆臂的安装销上。

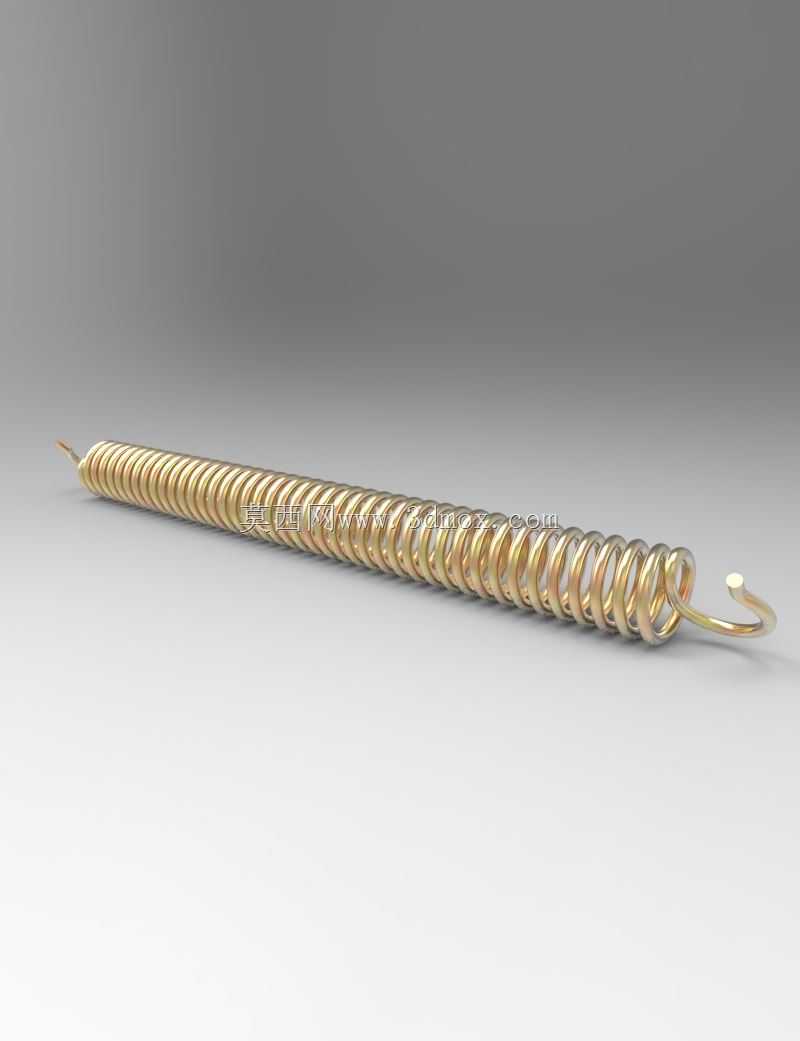

　　从外形尺寸与安装边界来看，这款弹簧的簧身外径控制在适配四缸气缸安装腔的间隙范围内，安装后不会和气缸筒壁、周边的气管接头、安装支架产生运动干涉，弹簧的线径经过拉力测试匹配，在气缸额定工作压力下，弹簧的复位拉力略大于活塞杆端的运动摩擦阻力与负载回位阻力，既不会因为拉力过大导致气缸输出力被过度抵消，也不会因为拉力过小出现复位滞后、复位不到位的问题。簧身的表面处理采用镀锌钝化工艺，适配车间常规的温湿度环境，具备基础的防锈能力，在无强腐蚀的工业环境下可以长期稳定工作，不需要频繁更换维护。

　　在实际选型适配时，需要注意安装位的两个挂接点的同轴度，避免弹簧工作时出现偏载，偏载状态下弹簧单侧簧圈会承受额外的弯曲应力，长期使用容易出现永久变形甚至断裂。另外弹簧的拉伸行程不能超过其许用变形量，否则会超出材料的弹性极限，导致弹簧拉力衰减、无法恢复原长。这款弹簧的刚度设计为线性区间覆盖常用工作行程，在整个气缸动作行程内，拉力变化率控制在合理范围内，不会出现行程末端拉力陡增导致气缸负载过大的问题。对于需要调整复位力的工位，也可以通过调整安装挂点的间距改变预拉力，适配不同负载重量的工装使用需求，不需要重新更换弹簧就能完成小范围的参数适配，降低现场备件的储备种类。
