Arcusa挠性橡胶联轴器结构设计

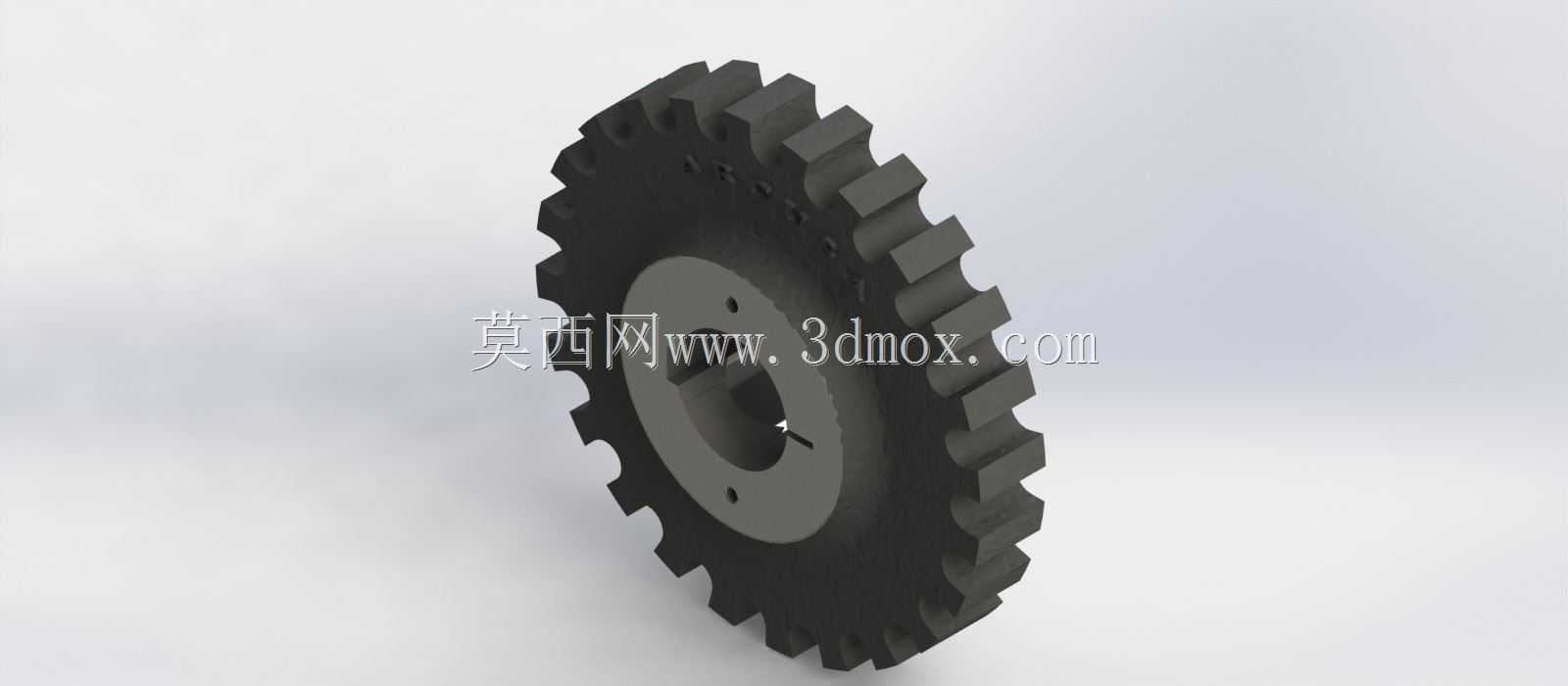

　　在各类工业传动系统的轴系连接场景中，挠性橡胶联轴器是解决两轴安装对中偏差、缓冲传动冲击的核心部件，这款Arcusa结构的挠性橡胶联轴器，主要适配中小扭矩的传动工况，常见于输送线驱动单元、小型风机传动组、轻工包装设备的动力输出端，能够在两轴存在径向、角向或者轴向少量偏移的状态下，稳定传递旋转扭矩，同时依靠橡胶材质的阻尼特性，吸收传动过程中的振动与冲击载荷，避免刚性连接带来的轴系应力集中、轴承过早磨损等问题。从结构设计逻辑来看，这款联轴器采用带齿形啮合的橡胶弹性体作为核心传力部件，金属半联轴器的端面加工有与橡胶齿廓完全匹配的凹槽，装配时橡胶弹性体嵌装在两个金属半联轴器之间，不需要额外的紧固件实现周向固定，依靠齿面的挤压接触传递扭矩，

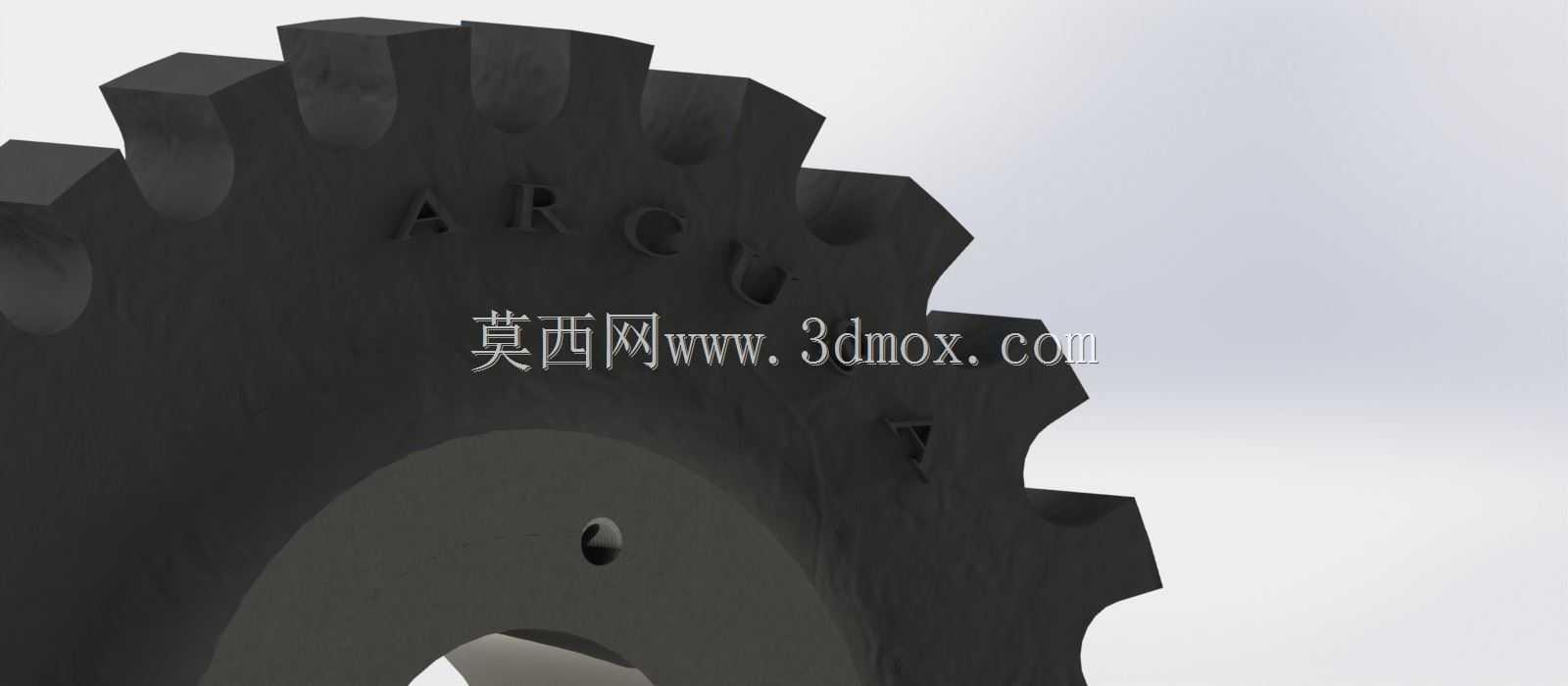

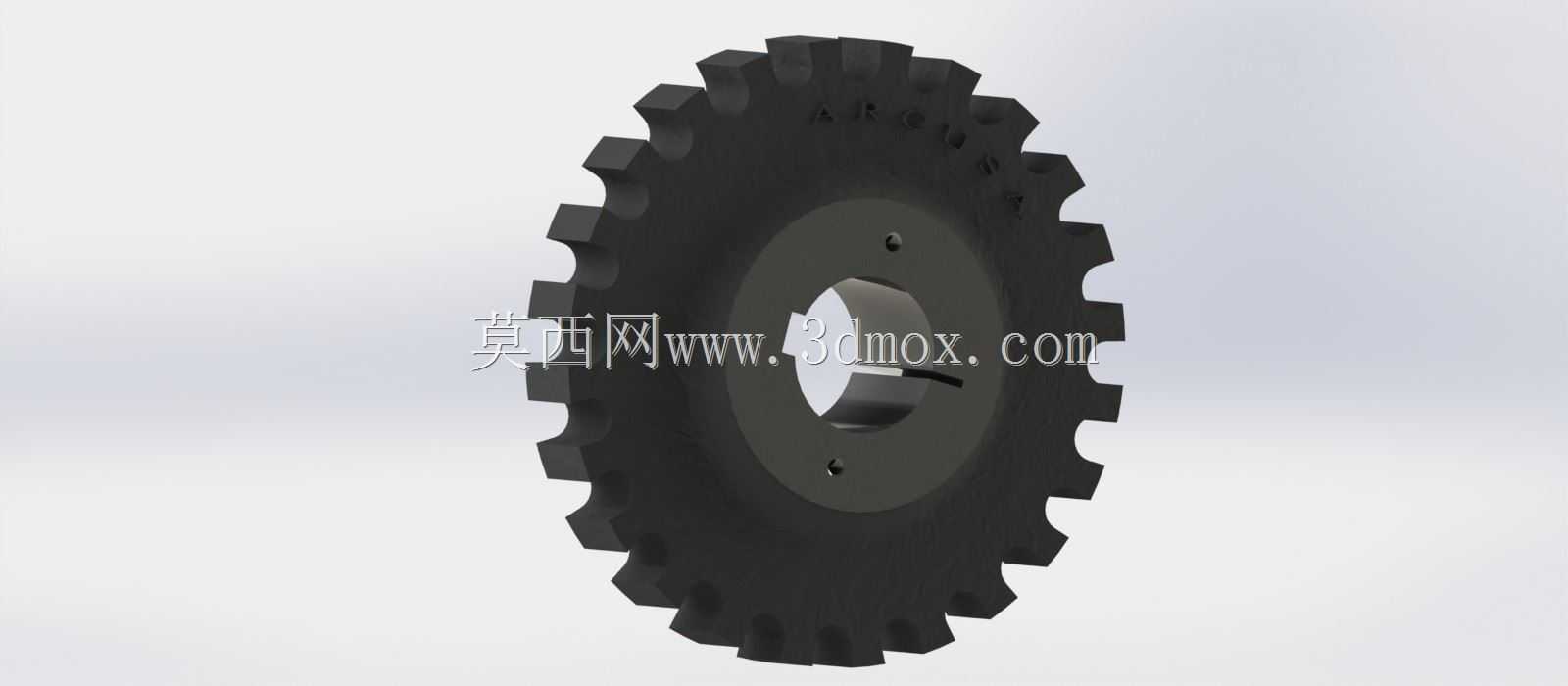

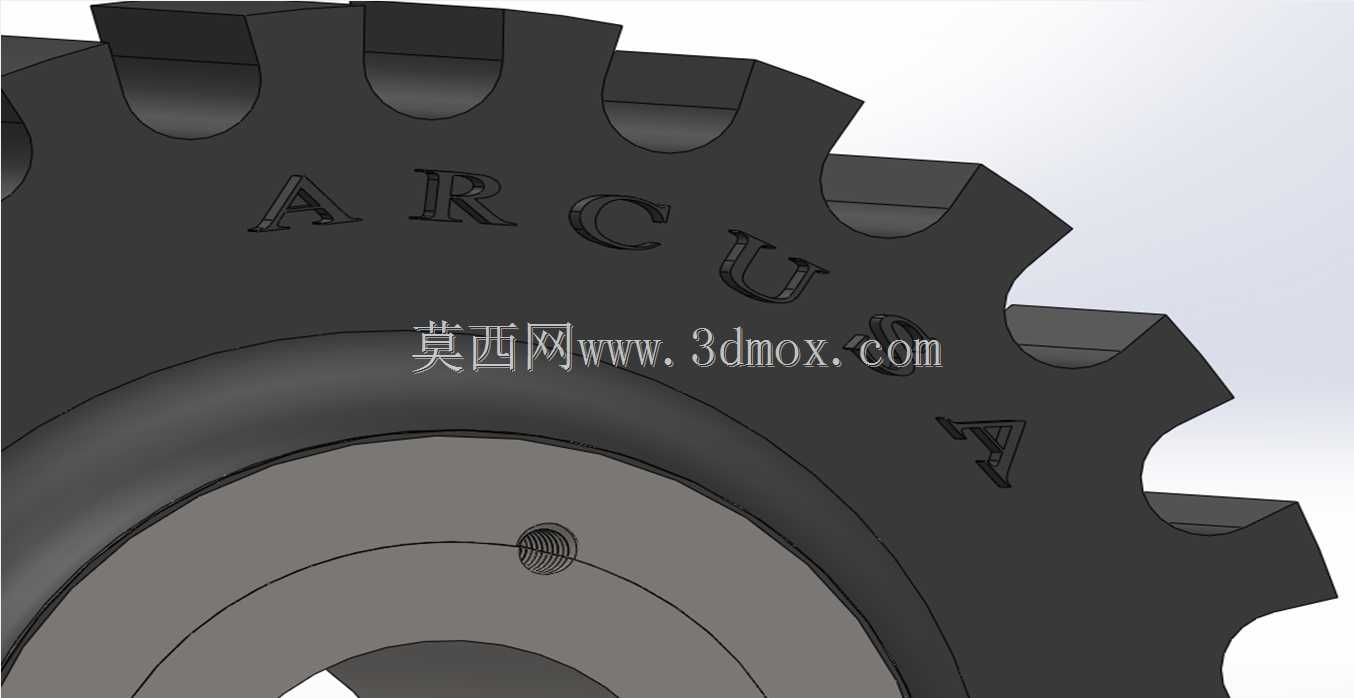

　　这种设计相比传统的柱销式挠性联轴器，省去了柱销、弹性套等零散易损件，装配时只需要将两个半联轴器分别固定在主动轴和从动轴端，对齐齿位后推入橡胶弹性体即可完成安装，大幅缩短了现场装配与后期维护的更换时间。金属半联轴器的轮毂位置加工有标准的紧定螺钉孔，也就是模型上可见的径向螺纹孔，安装时可以通过紧定螺钉顶紧轴面，实现半联轴器与轴的周向与轴向固定，适配常见的光轴输出端的电机、减速器连接需求，不需要在轴上额外加工键槽的场景也能可靠固定，当然如果是大扭矩工况，也可以在轮毂位置扩展键槽结构，提升传力的可靠性。从外形与安装边界来看，这款联轴器的外轮廓为带圆弧齿的盘状结构，齿顶圆直径根据适配扭矩等级有对应的尺寸区间，

　　轮毂的内孔直径覆盖常用的10mm到35mm轴径范围，安装时需要预留的轴向空间为两个半联轴器轮毂长度加上橡胶弹性体的厚度，径向空间只需要略大于齿顶圆直径即可，不需要额外的安装支座，属于紧凑型的轴间连接部件。橡胶弹性体的齿形采用圆弧过渡设计，避免了直角齿根带来的应力集中问题，在传递扭矩时齿面的受力分布更均匀，能够承受频繁正反转带来的冲击载荷，同时橡胶材质本身的滞后阻尼特性，可以有效过滤传动端的高频振动，比如小型电机运转时的电磁振动、输送线负载波动带来的扭矩冲击，都能通过橡胶层的形变被缓冲吸收，降低整个传动链的振动噪声。在实际选型应用中，需要注意两轴的对中偏差不能超过橡胶弹性体的允许补偿量，径向偏移量一般控制在0.5mm到1.5mm区间，

　　角向偏移不超过1度，轴向窜动量不超过2mm，超出这个范围会导致橡胶齿的局部应力过大，加速橡胶的疲劳老化，缩短使用寿命。另外橡胶材质的选型也需要匹配使用场景的环境温度，常规丁腈橡胶材质适配-20℃到80℃的工作环境，如果是有油污接触的场景，需要选用耐油橡胶配方，户外使用的场景则需要添加抗老化助剂，避免紫外线照射导致橡胶开裂。建模过程中，齿形的轮廓参数是核心设计点，需要保证橡胶齿与金属半联轴器凹槽的配合间隙控制在合理范围，间隙过大会导致传动时存在回程间隙，影响传动精度，间隙过小则会导致装配困难，橡胶齿在安装时被过度挤压产生预加应力，降低使用寿命。轮毂上的紧定螺钉孔位置需要避开齿根的受力区域，避免螺纹孔削弱金属半联轴器的结构强度，导致传力时轮毂开裂。整个模型的结构没有复杂的曲面特征，所有配合面都是规则的回转面与平面，加工时金属半联轴器可以采用圆钢车削加工后铣齿的工艺，橡胶弹性体则采用模压成型工艺，适合批量生产，成本相比金属弹性元件的挠性联轴器更低，同时具备更好的减振效果，在中小扭矩的通用传动场景中具备很高的性价比。
