四英尺幅面台式数控铣削加工设备结构

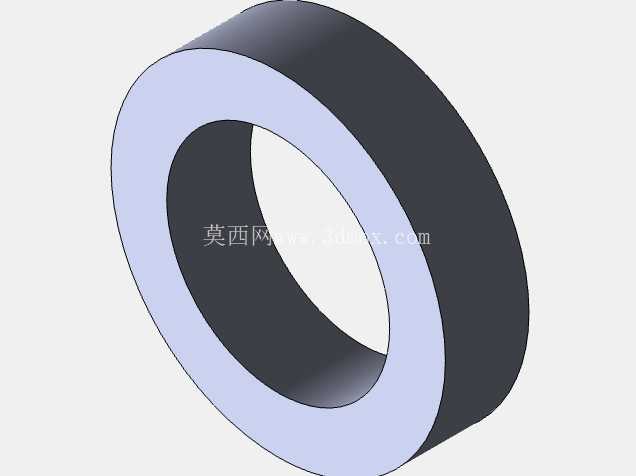

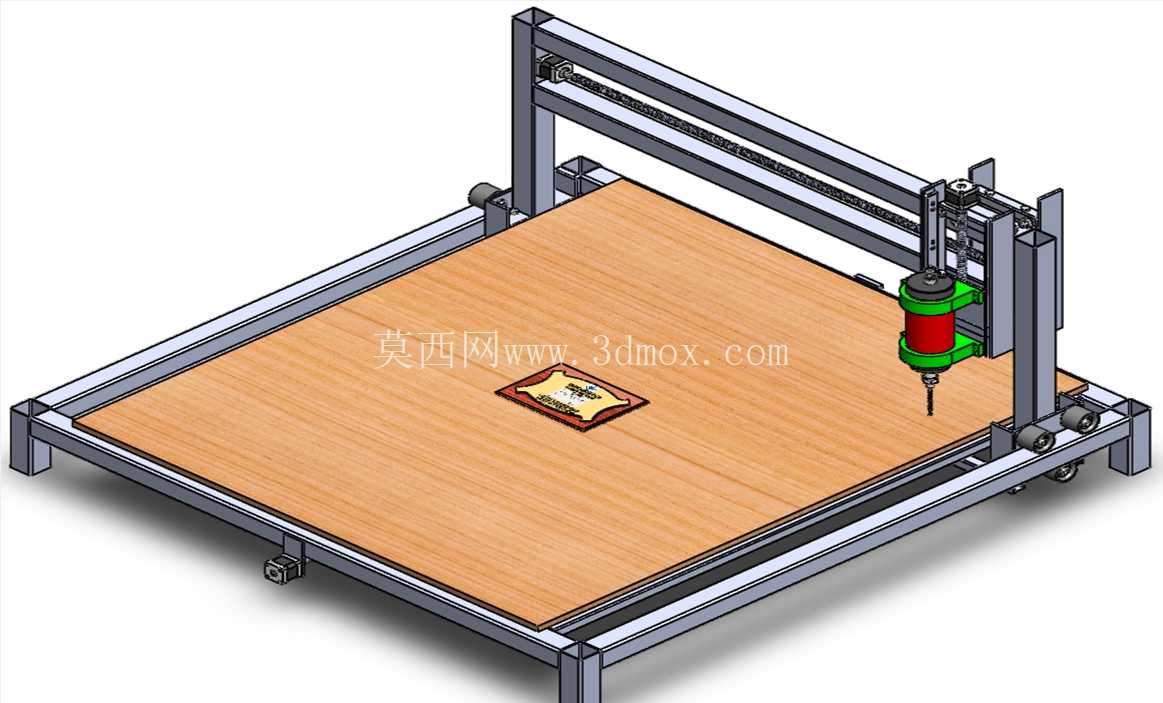

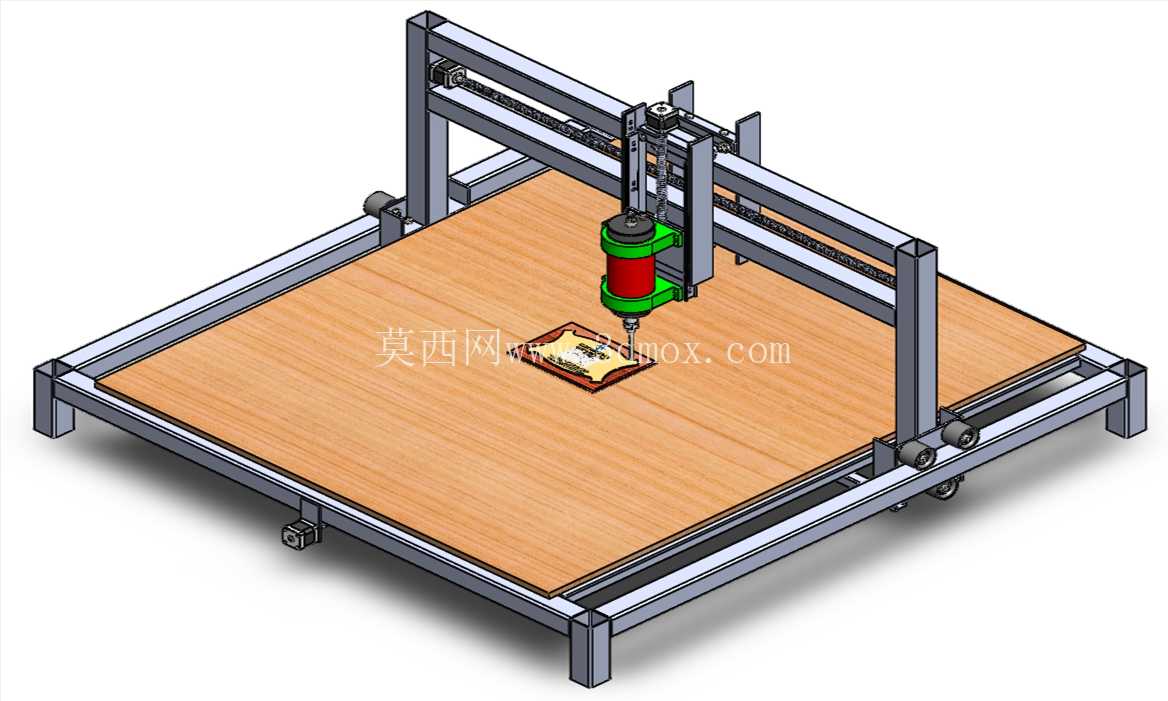

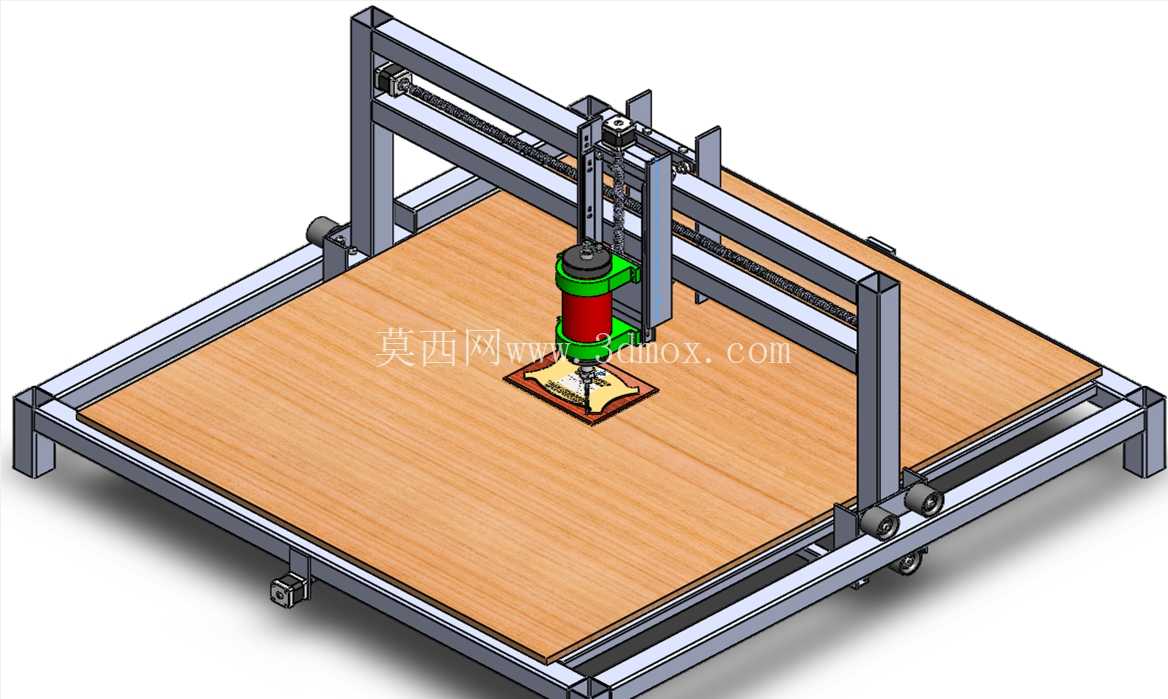

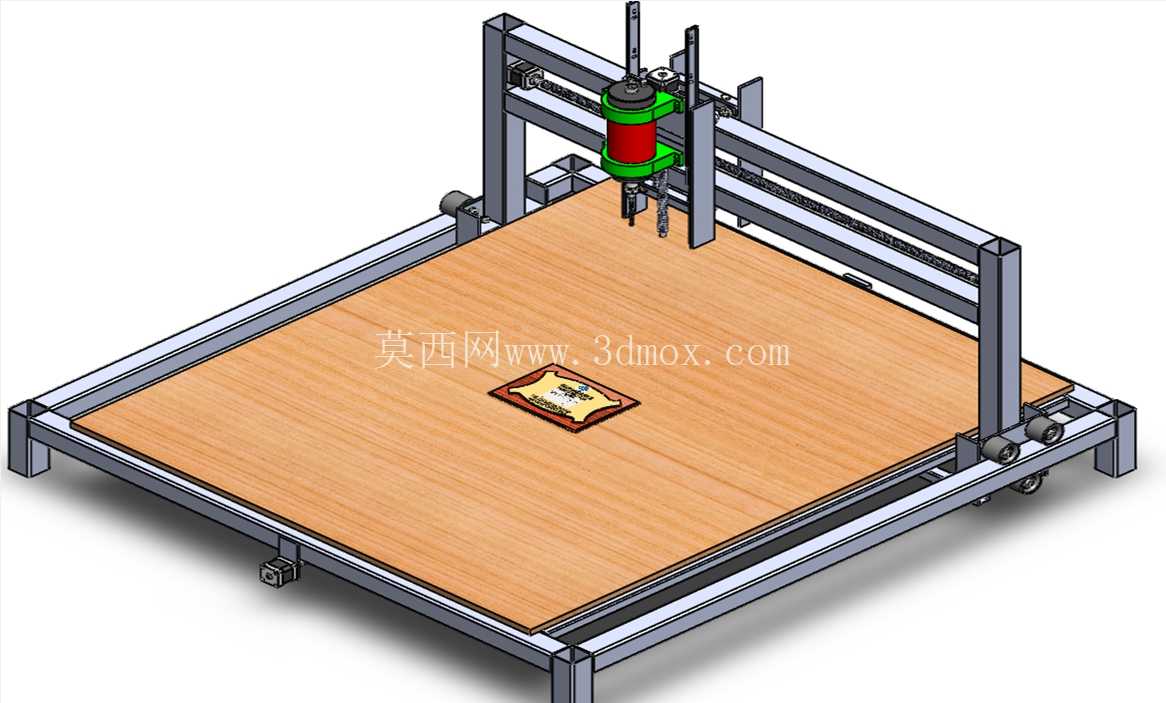

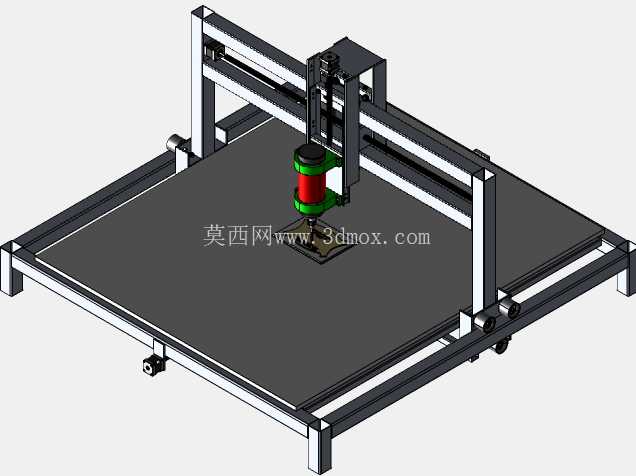

　　这款4英尺×4英尺幅面的数控铣削设备，主要面向小型加工工坊、个人DIY加工场景以及教学实训场景设计，可覆盖木质板材、软质金属、工程塑料等多种材质的平面铣削、轮廓切割、浮雕加工等工序需求，相比工业级大型数控铣床，其占地尺寸更小，安装门槛更低，无需专门的重型设备地基，普通平整的硬质工作台面即可完成安装固定，适配小型加工场所的空间限制。从结构设计逻辑来看，设备采用龙门式移动架构，加工台面为固定铺设的高密度木质工作台，X轴传动组件沿台面两侧的铝型材支撑梁布置，Y轴传动组件搭载于X轴的移动横梁上，Z轴主轴滑台则垂直安装在Y轴滑座上，这种动梁式的结构设计能够在保证4英尺见方加工幅面的前提下，尽可能压缩设备自身的外形尺寸，同时降低运动部件的整体重量，提升传动响应速度。

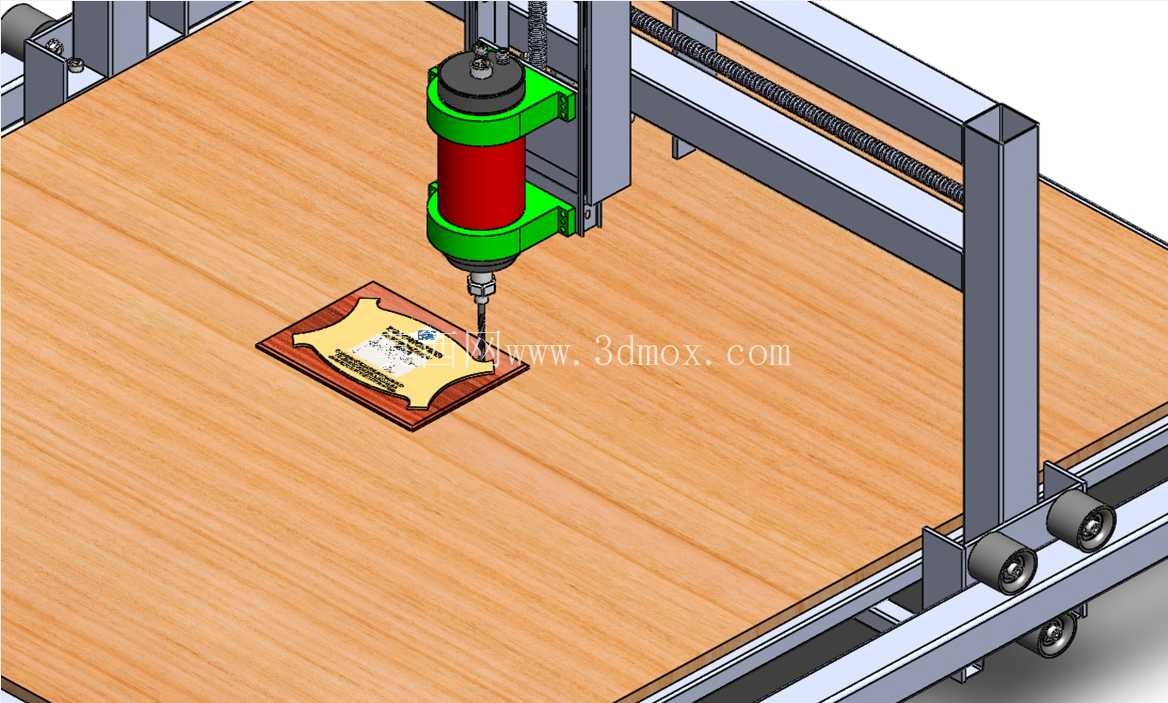

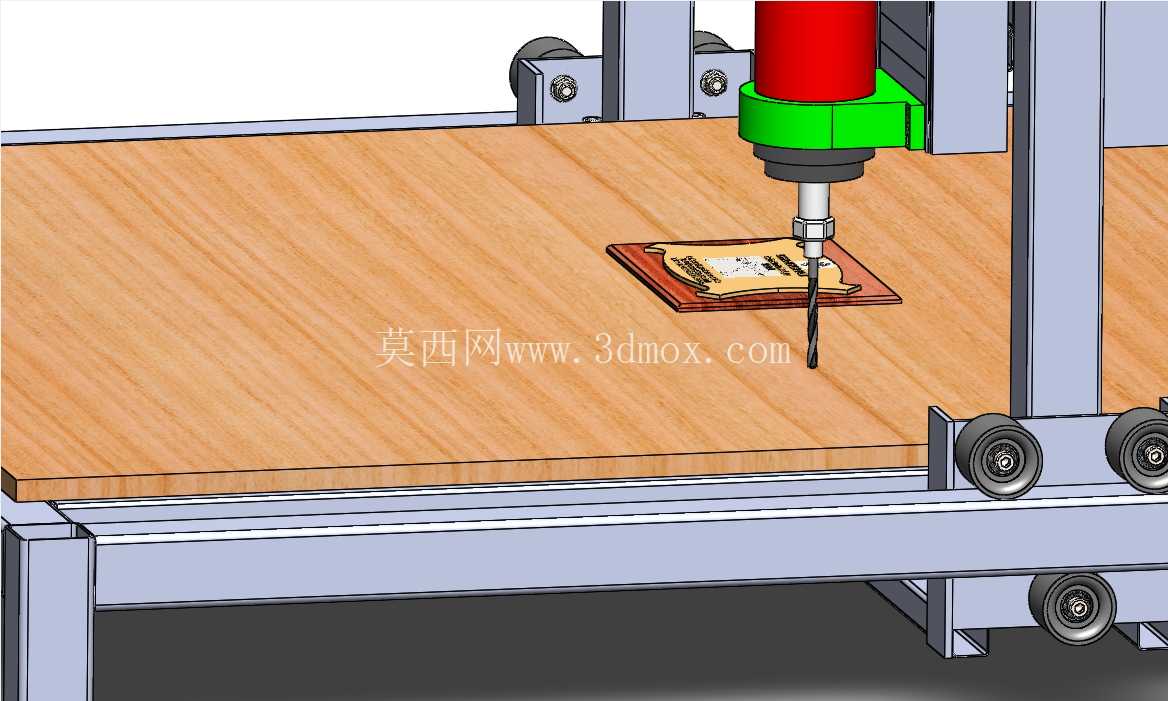

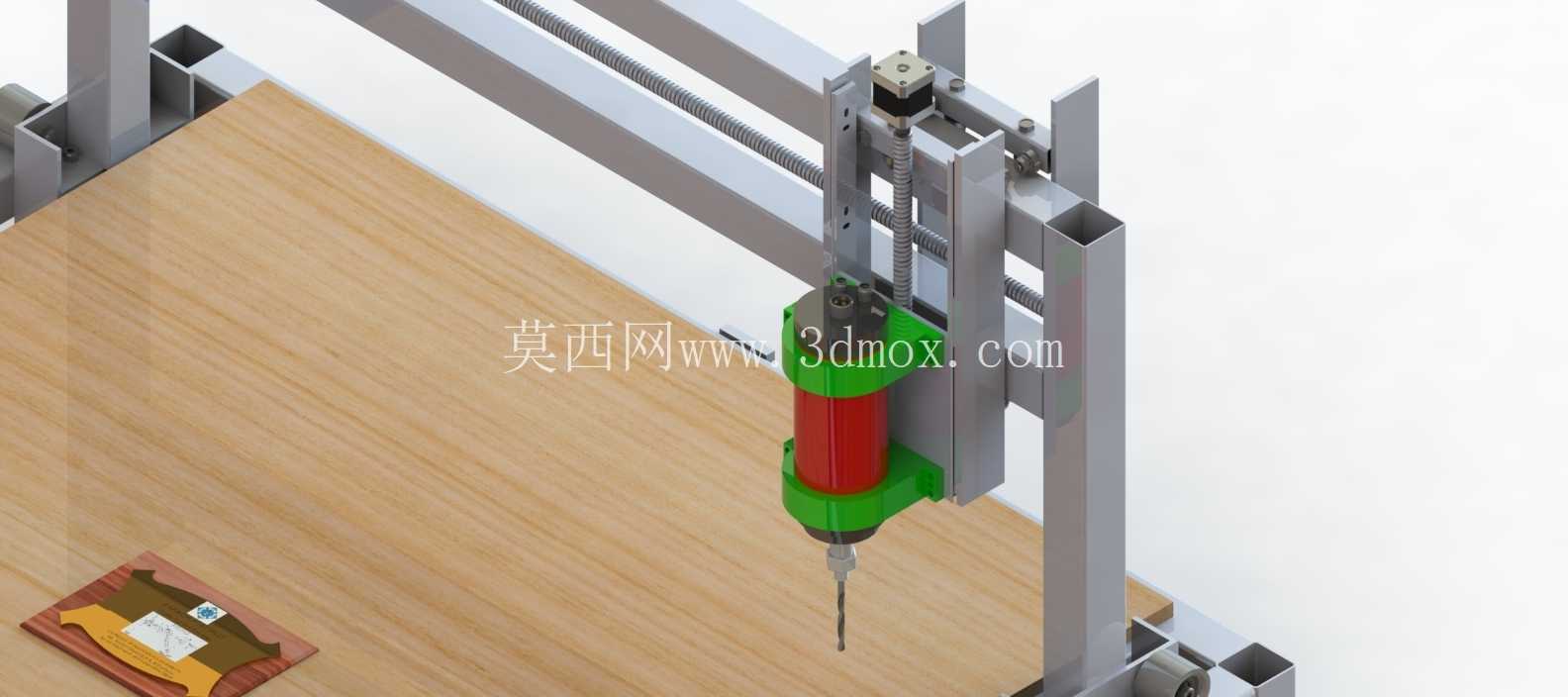

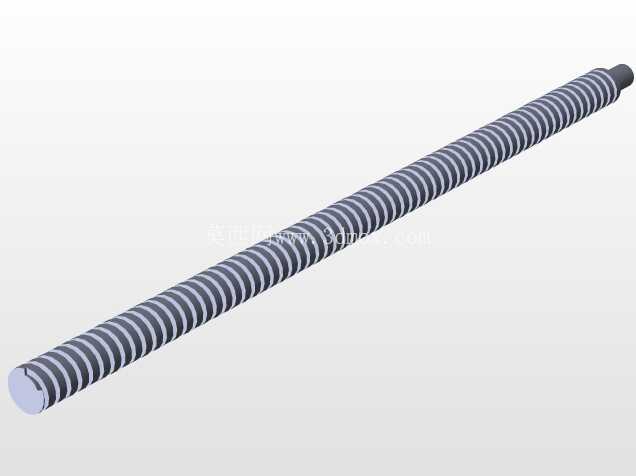

　　传动部分采用滚珠丝杠搭配线性导轨的组合，X、Y轴的导轨均选用标准工业铝型材作为安装基体，在保证安装基准平面度的同时，有效控制整体结构重量，Z轴滑台采用垂直导向结构，搭配配重设计抵消主轴组件的自重影响，避免垂直方向传动出现反向间隙，保证下刀深度的控制精度。主轴组件采用高速风冷电主轴，可适配不同直径的铣削刀具，针对不同加工材质可调整主轴转速与进给速率，加工木质板材时可采用高转速快进给的参数组合，提升加工效率同时避免木材烧边，加工软铝、亚克力等材质时可调整对应参数保证切面光洁度。

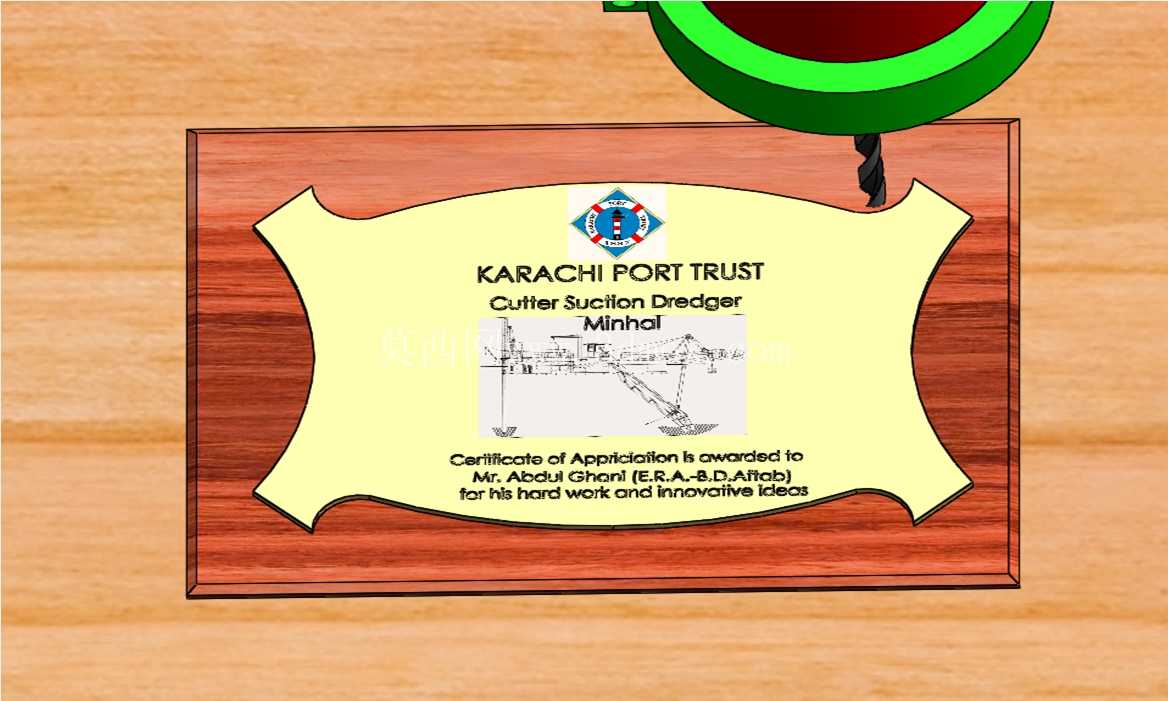

　　设备的安装边界方面，整体占地尺寸略大于4英尺×4英尺的加工幅面，两侧预留传动组件的安装与维护空间，后部可布置走线与驱动模块安装位，安装时需保证工作台面的水平度误差控制在合理范围内，避免长期运行导致导轨受力不均出现磨损。在实际应用场景中，这类小型数控铣床可用于家具定制中的板材雕花、异形件切割，也可用于手板制作过程中的塑料件铣削成型，还可作为教学设备用于数控加工实训，让学员直观理解三轴数控设备的传动原理、坐标运动逻辑以及加工参数匹配方法。

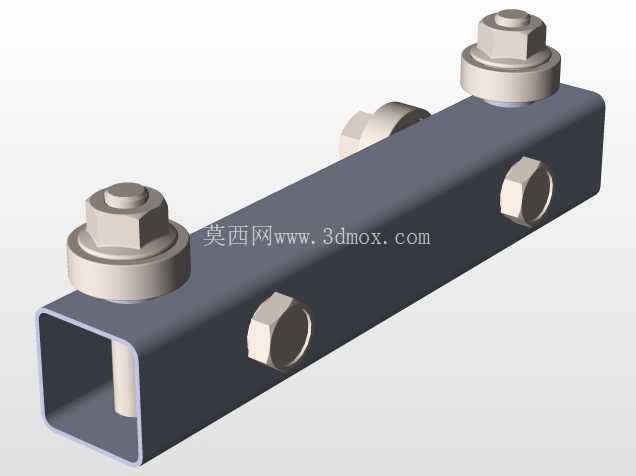

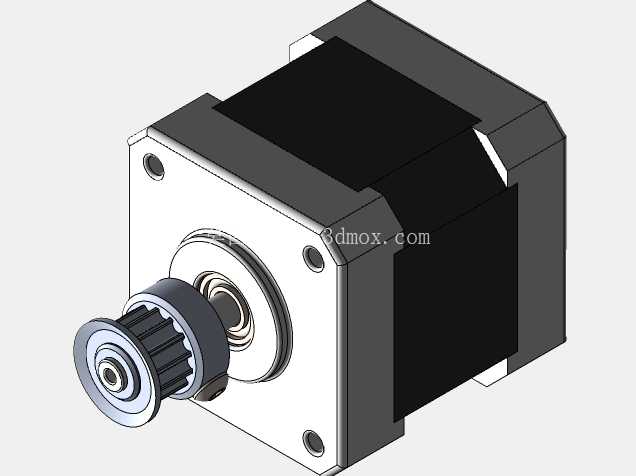

　　设计过程中充分考虑了拆装与维护的便利性，所有结构连接件均采用标准紧固件，传动组件的润滑、皮带松紧调整等日常维护操作无需专用大型工具即可完成，驱动电机采用标准步进电机搭配驱动器的方案，配件通用性强，后期维护更换成本较低。Z轴的行程设计可满足常规厚度板材的加工需求，配合可调整的台面压块，能够快速固定不同厚度的待加工工件，无需复杂的夹具调整流程。设备的线缆布置采用拖链收纳设计，所有运动部件的线缆均沿拖链排布，避免运动过程中线缆出现拉扯、磨损问题，提升长期运行的可靠性。从结构刚度角度考虑，两侧的支撑梁采用加厚铝型材搭配角件加固的设计，可承受主轴高速铣削时产生的切削振动，避免加工过程中出现振纹，保证加工表面的质量。横梁部分的截面设计经过刚度校核，在Y轴滑座移动至横梁中间位置时，横梁的下挠量控制在允许范围内，不会因结构变形影响加工精度。
