工业级多级消防供水涡轮泵组结构设计

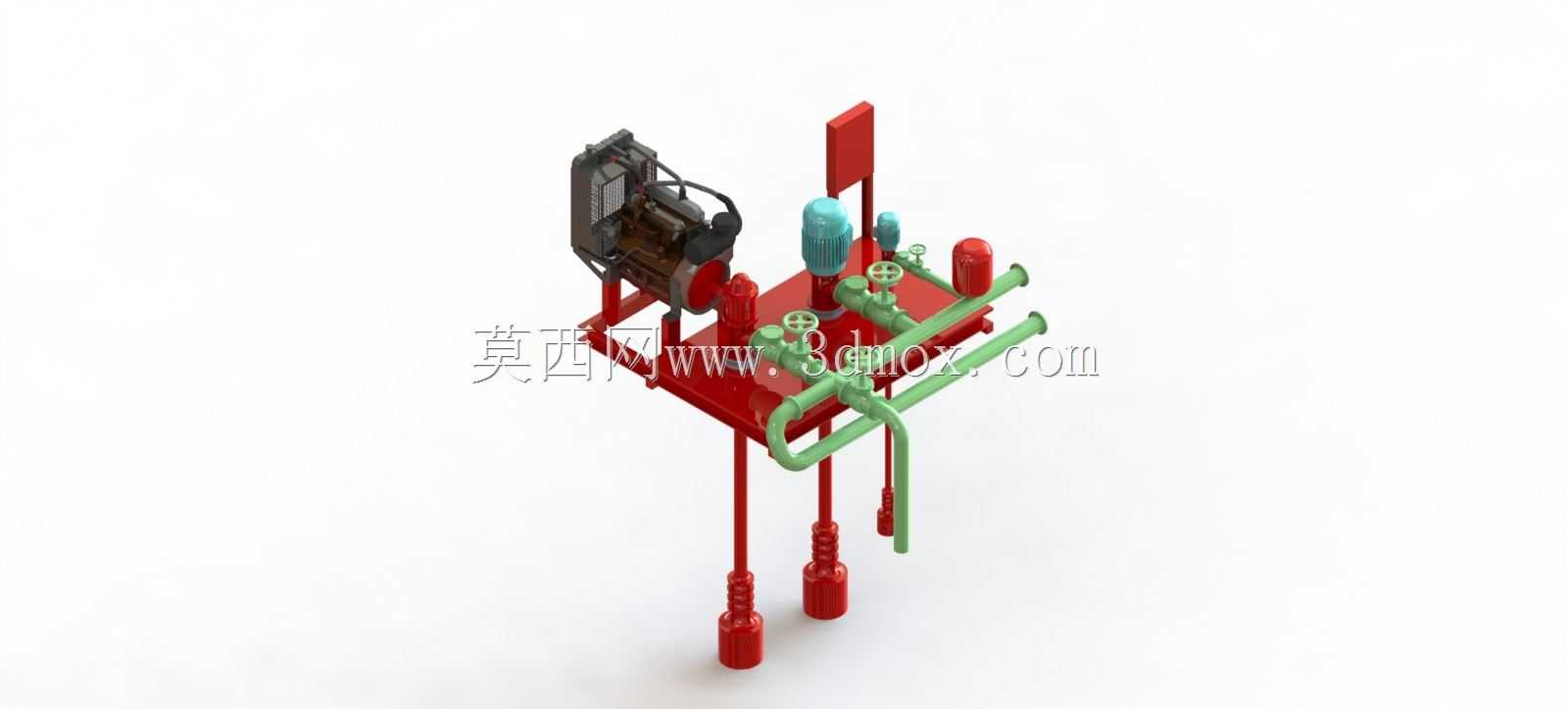

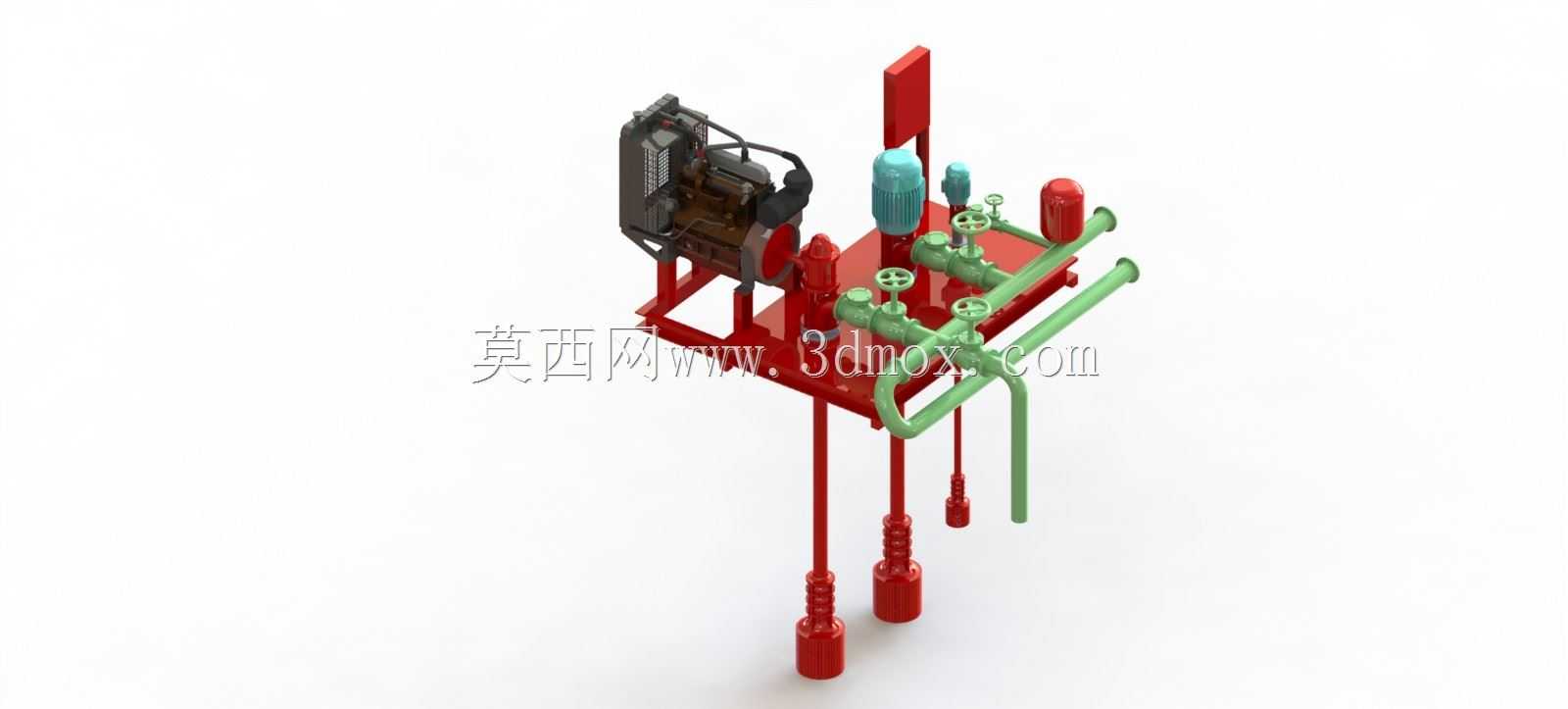

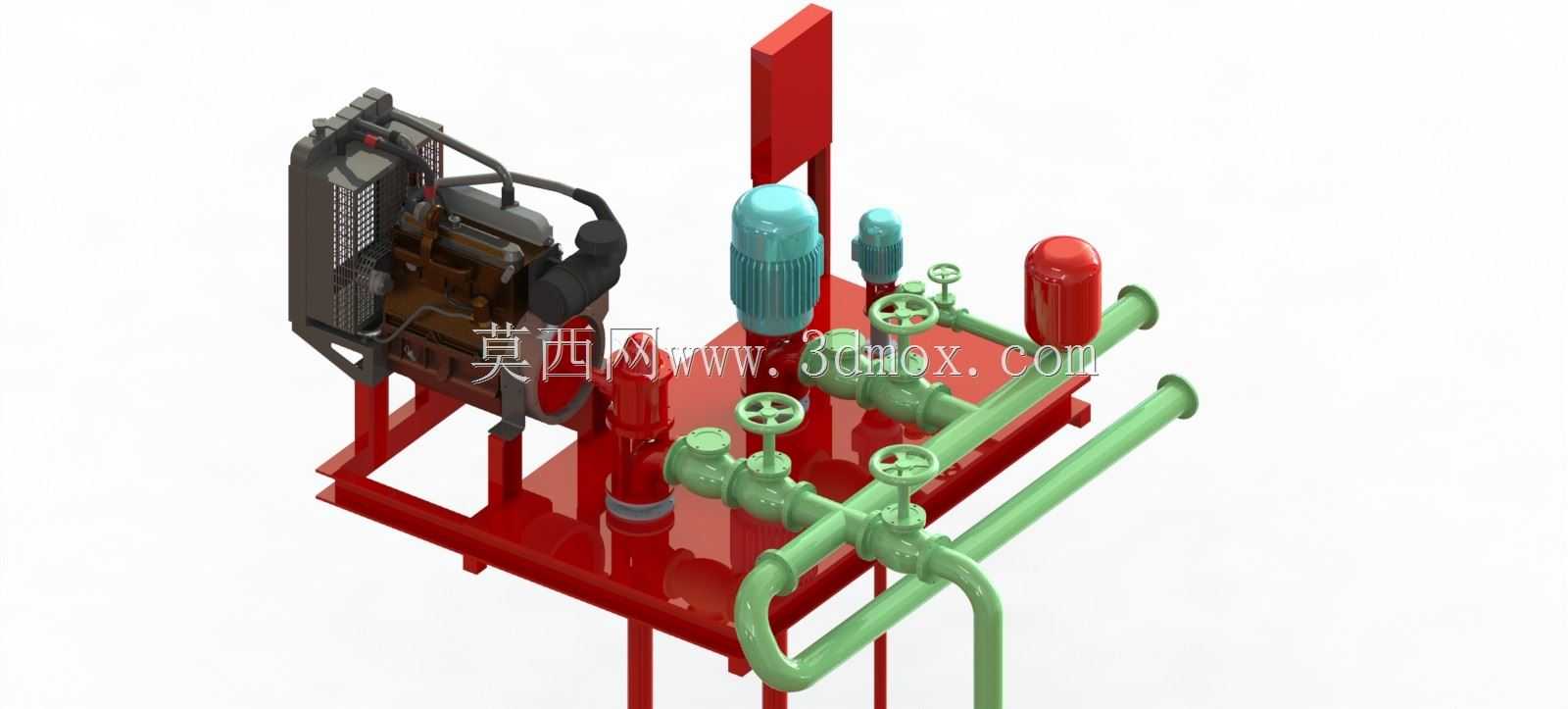

　　在工业厂区、仓储园区、大型商用建筑的固定消防供水系统中，这类集成式多级涡轮消防泵组是核心供水升压单元，区别于普通民用单级供水泵，其设计核心目标是在消防工况触发时，能够快速建立稳定的高扬程供水压力，满足高层建构筑物、大跨度厂区的消防水输送需求，覆盖消火栓系统、自动喷淋系统的末端压力要求。从结构布局来看，整套泵组采用撬装集成式设计，将动力单元、泵体、管路阀组、支撑结构整合在同一红色涂装的安装底座上，这种设计的优势在于现场安装时无需单独拆分校准各部件的同轴度与位置精度，仅需完成进出口管路对接、动力线路接驳即可投入使用，大幅缩减现场施工的周期与安装调试难度。泵体部分采用多级叶轮串联的涡轮结构，相比单级离心泵，同功率工况下能够输出更高的扬程，

　　可应对长距离管路输送带来的沿程压力损失，以及高层供水的垂直高程压力需求，叶轮过流部件的流道设计采用平滑过渡构型，减少流体在泵腔内的湍流损失，提升运行效率，同时降低气蚀发生的概率，保障泵组长时间连续运行的可靠性。管路上配置的多组手轮闸阀，分别对应泵组进出口截断、支路切换、泄压回流等功能，在日常巡检维护时，可通过关闭进出口闸阀实现泵体与主管路的隔离，无需排空整个消防管网的存水即可完成部件检修；管路上的立式短节结构为压力检测、流量检测仪表预留了安装接口，可直接适配消防系统要求的压力传感器、流量开关等监测元件，无需额外在现场管路上开孔焊接。动力端与泵体的连接采用刚性联轴器直联结构，相比皮带传动结构，传动效率更高，不存在皮带打滑、

　　老化松弛的维护痛点，同时传动部件外部配置了安全防护壳体，避免运行过程中异物卷入传动部位，也符合工业设备的安全防护规范。整套泵组的支撑腿采用等长可调式结构，能够适配现场不平整的安装地面，通过调整支腿高度保证泵组底座处于水平状态，避免泵轴与动力轴出现偏角导致的轴承异常磨损、振动超标问题。进出口管路采用侧向平行排布的设计，进出口法兰的中心距、法兰端面的平面度都严格遵循管路对接的公差要求，现场安装时可直接与预设的消防管网法兰对接，无需额外制作过渡连接管段。从设计思路上，这套泵组优先考虑的是消防工况下的可靠性与响应速度，所有过流部件都做了防锈防腐处理，避免长期静置存放导致的流道锈蚀、叶轮卡滞问题，保证在应急启动时能够快速达到额定工况，

　　不会因为长期闲置出现启动故障。阀组的排布充分考虑了操作空间，手轮的操作高度、操作间距都预留了足够的人工操作空间，日常巡检时开关阀门无需额外借助登高工具，也不会出现相邻阀门操作干涉的问题。红色的主体涂装既符合消防设备的标识规范，也便于在厂区复杂的设备环境中快速识别定位，方便应急情况下的快速操作。在安装边界上，整套撬装泵组的占地面积远小于分体式安装的泵组系统，底座的安装孔位采用标准化间距设计，可直接适配常规的混凝土设备基础，无需单独定制特殊的基础结构，进出口的管路高度也匹配常规消防管网的架设高度，减少现场管路的弯折改造量。泵组运行时的振动通过底座与支腿的结构传导至基础，结构设计时已经做了动平衡校准，正常运行时的振动值满足工业设备的运行标准，无需额外加装复杂的减振装置即可稳定运行。
