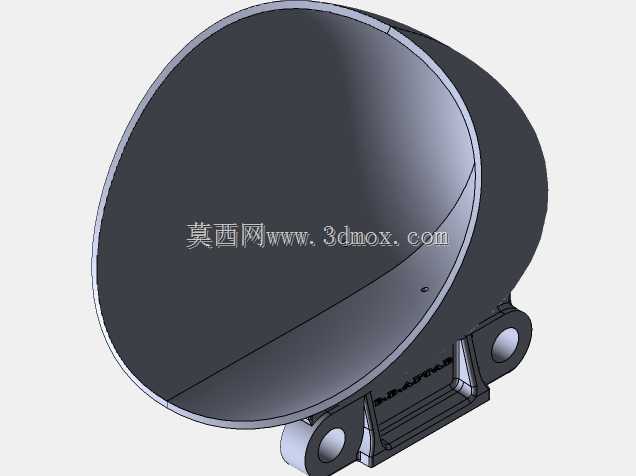

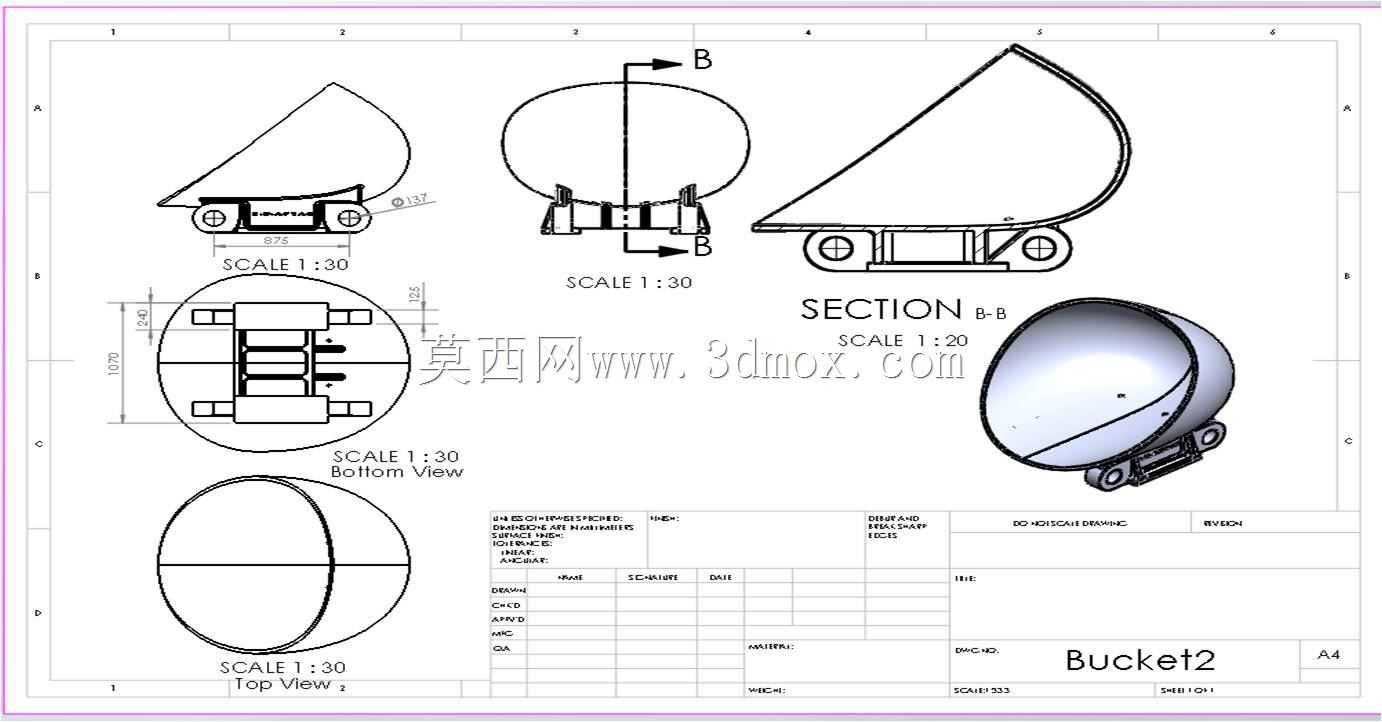

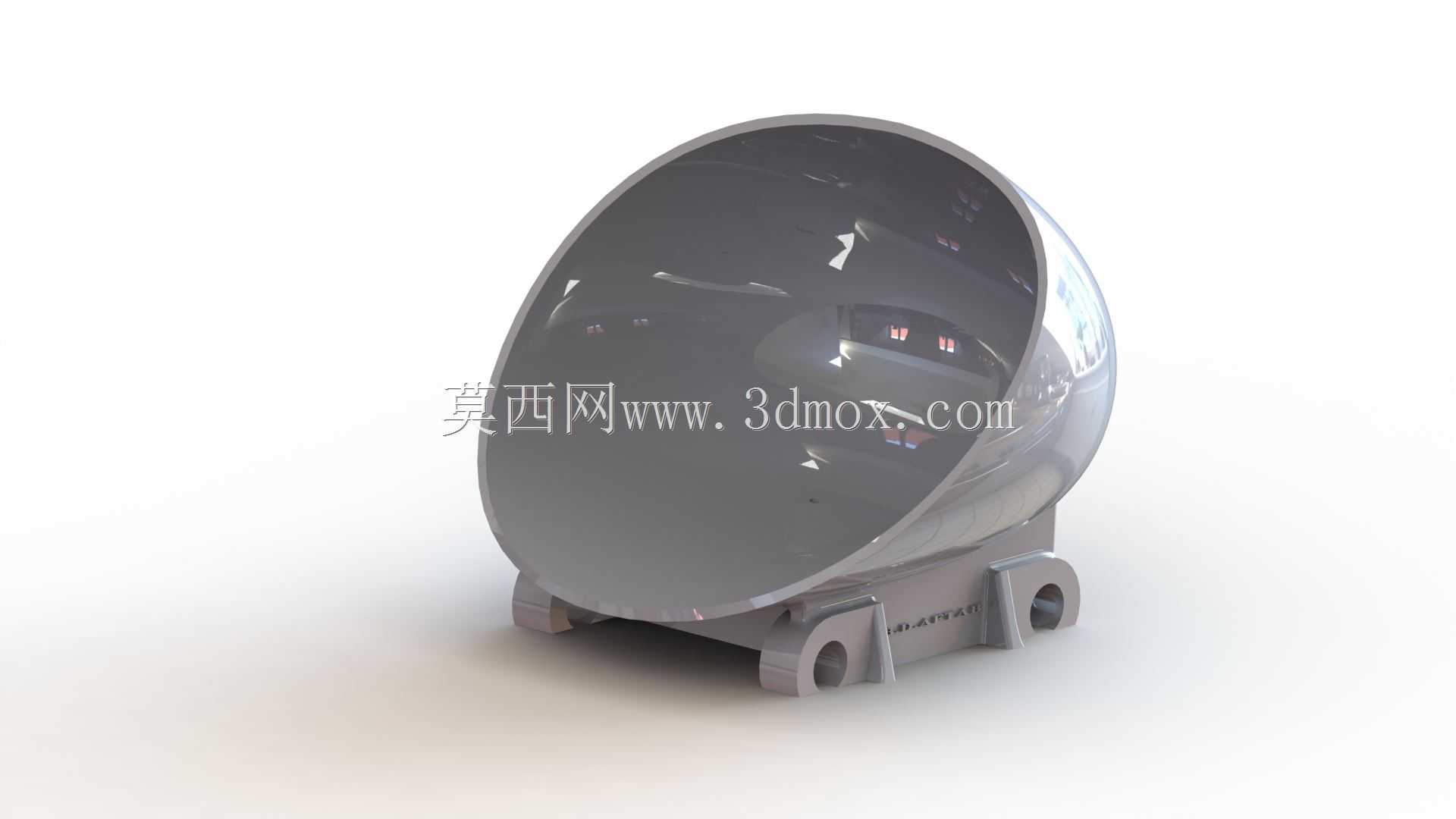

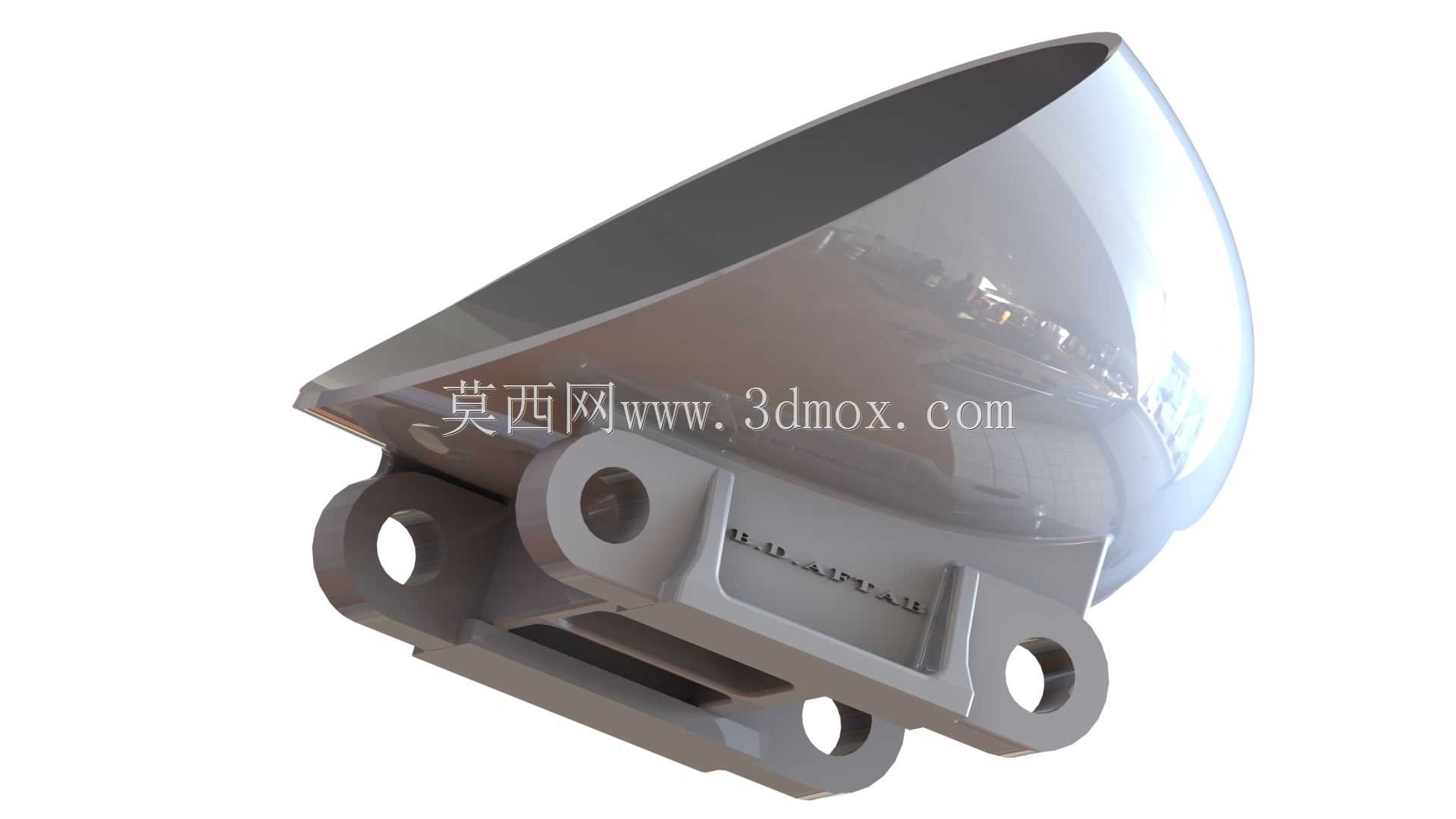

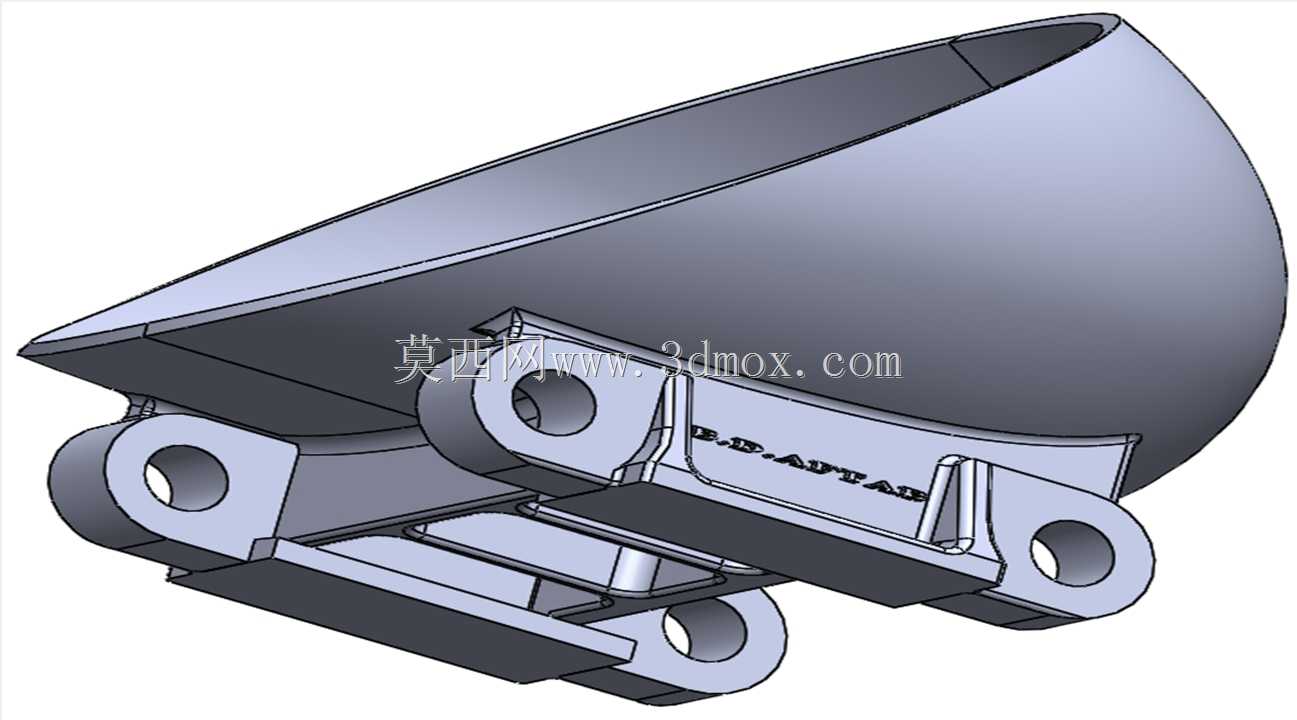

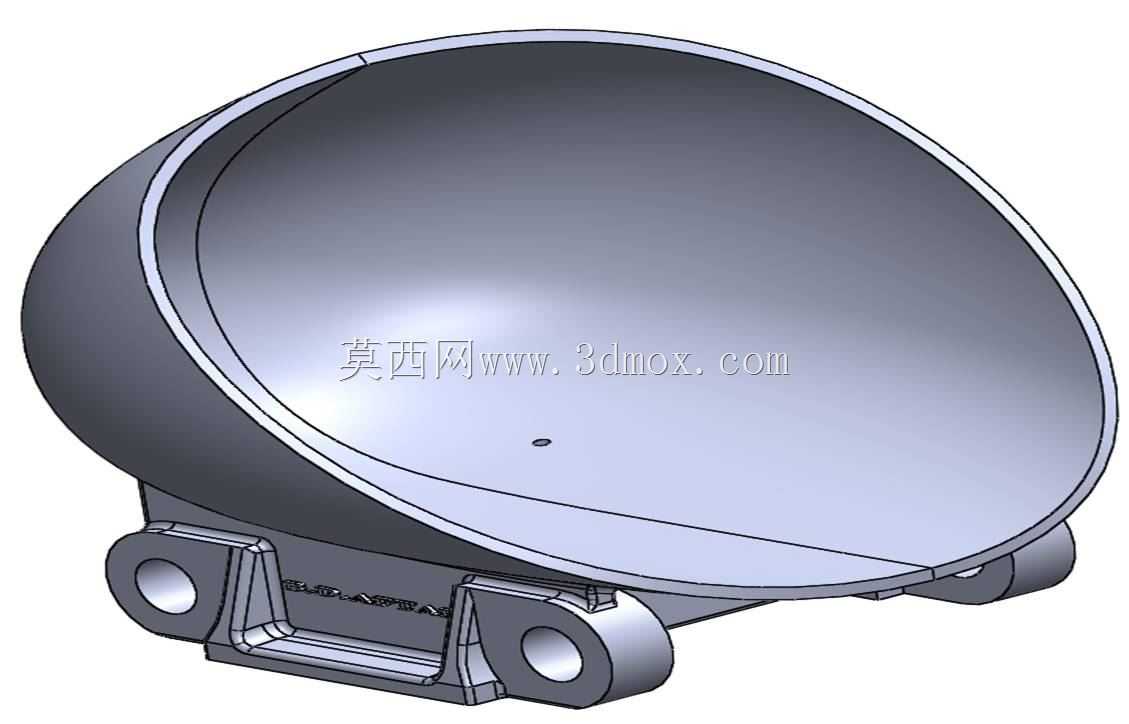

斗式挖泥船作业用耐磨铲斗结构设计

　　在航道疏浚、内河清淤、港口泊位维护以及水下土方开挖作业场景中，斗式挖泥船的铲斗是直接与作业介质接触的核心执行部件，其结构合理性直接决定整船作业效率、单次挖掘载荷上限以及易损件更换周期。不同于陆用挖掘设备的铲斗，水下作业环境对铲斗的结构强度、导流性能、安装适配性都提出了差异化要求，这款适配B.D.Aftab型斗式挖泥船的铲斗，在结构设计阶段就充分考虑了水下作业的特殊工况。从实际作业逻辑来看，铲斗在入水后需要克服水体阻力完成下插、收拢、提升、卸泥整套动作，斗体采用大弧面流线型轮廓，一方面可以减少下插过程中水的紊流阻力，降低斗臂驱动端的负载波动，另一方面光滑的弧面内壁可以减少湿黏土、淤泥的粘附，在卸泥阶段依靠物料自重即可完成快速卸料，

　　避免斗内残留积料降低单次循环的有效挖掘容积。斗唇部位做了加厚过渡处理，针对水下作业常遇到的砾石、硬质黏土层、沉埋建筑垃圾等复杂介质，加厚的斗唇可以承受偏载冲击，避免局部应力集中导致的斗口变形，同时斗唇的切削角度经过反复校核，下插时可以顺着介质层的剪切面切入，不需要额外施加过大的下压力就能完成满斗装载。安装连接部位采用多耳板铰接结构，四个带镗孔的连接耳板对称分布在斗体背部的安装基座上，耳板孔位的同轴度、端面平行度都按照重载铰接件的公差要求设计，安装时可以直接与斗杆、摇臂的铰接销轴匹配，不需要现场额外修配。耳板与斗体背部的基座之间做了大圆角过渡，并且在基座内部设置了加强筋板，将挖掘过程中作用在斗唇的载荷均匀分散到整个斗体背部，

　　避免耳板根部因为交变载荷出现疲劳开裂。考虑到水下作业的腐蚀环境，斗体的板材选型预留了足够的腐蚀裕量，铰接耳板的孔内预设了耐磨衬套的安装空间，日常维护时只需要更换衬套即可，不需要对整个耳板进行堆焊修复，大幅降低现场维护的工作量。从安装边界来看，这款铲斗的铰接孔中心距、斗体最大回转半径都与对应型号挖泥船的斗杆行程、动臂摆动范围完全匹配，作业过程中不会出现斗体与船体结构、相邻铰接部件的运动干涉，斗体收拢到极限位置时，斗口的卸料角度刚好满足卸泥要求，不会出现斗体后翻角度不足导致的卸料残留。在实际作业过程中，这款铲斗可以适配从流塑状淤泥到硬塑状黏土、夹杂少量砾石的砂土层等多种作业介质，针对不同的作业工况，

　　斗体的容积设计兼顾了挖掘效率与驱动负载的平衡，不会因为斗容过大导致单次提升载荷超过斗杆液压系统的额定上限，也不会因为斗容过小导致作业循环次数增加、单位作业时间内的疏浚效率下降。斗体背部的安装基座采用一体化铸焊结合结构，基座与弧形斗板的连接焊缝采用连续坡口焊，焊接后做应力消除处理，避免长期交变载荷下焊缝出现开裂。不同于普通陆用铲斗的侧刃设计，这款挖泥船铲斗的侧部做了圆弧过渡封板，没有突出的侧刃结构，一方面可以减少水下回转过程中的水体阻力，另一方面也能避免在浅水区作业时斗侧刮碰河床障碍物导致的偏载冲击，整个斗体的外形轮廓关于中心对称，挖掘过程中斗体两侧的受力均匀，不会出现单侧偏磨导致的斗体倾斜、铰接销轴偏磨等问题。
