斗式挖泥船Aftab铲斗连杆结构设计

　　作为疏浚作业核心设备的受力传力构件，这款铲斗连杆主要配套斗式挖泥船的铲斗机构使用，在挖泥船开展水下疏浚、航道清淤、港池开挖作业时，承担铲斗与动臂之间的动力传递与运动约束作用，是铲斗完成切削、提升、回转卸料整套动作的关键铰接承载部件。从实际作业工况来看，挖泥船铲斗在切入水下硬质土层、抓取块石与淤积物的过程中，会承受交变冲击载荷、偏载力矩以及泥水介质的腐蚀作用，这就要求连杆本身不仅要有足够的结构强度与抗疲劳性能，还要具备可靠的铰接配合精度，避免作业过程中出现旷量、变形甚至断裂失效的问题。

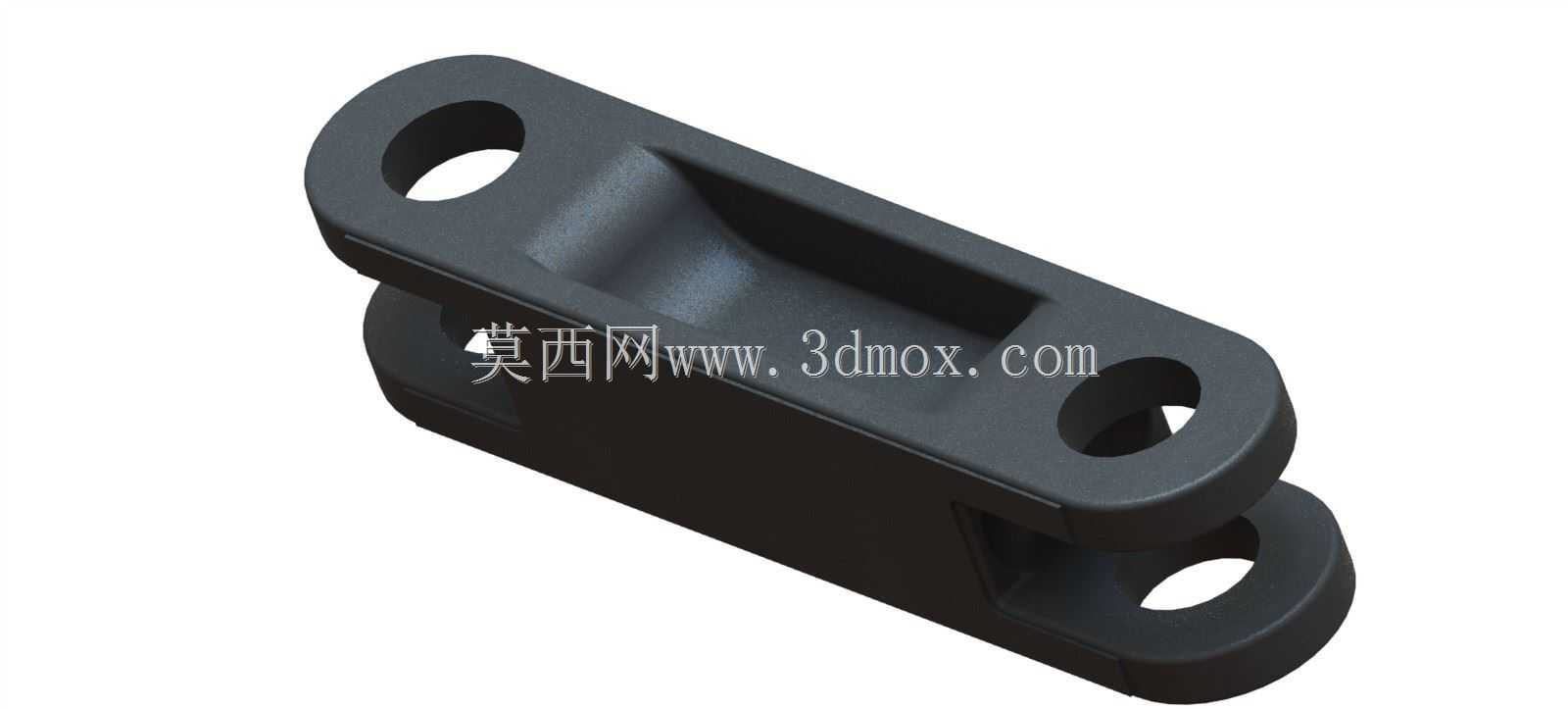

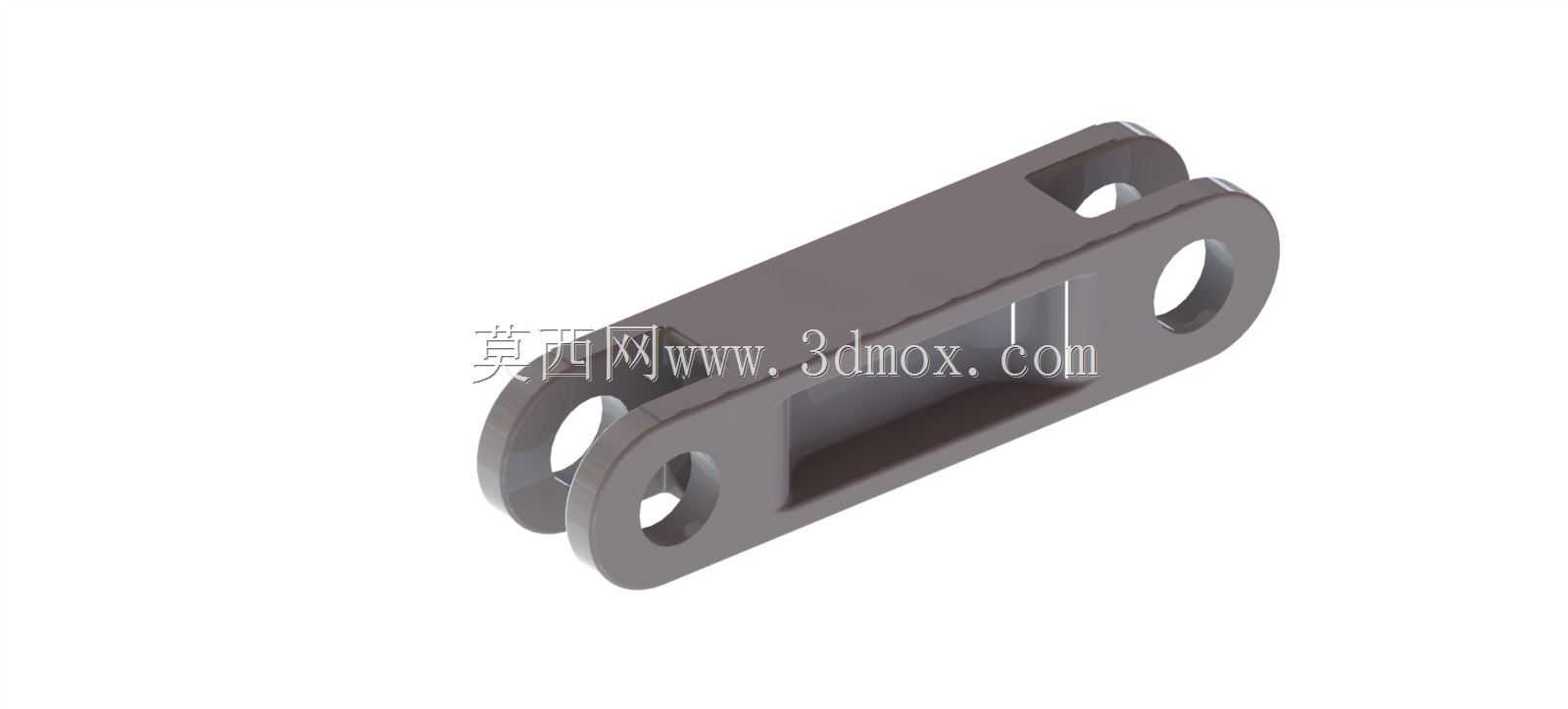

　　从结构设计逻辑来看，该连杆采用一体化铸造成型后做机加工的工艺路线，整体为对称式长条形框架结构，三个铰接孔分别对应铲斗铰接点、动臂铰接点以及摇臂驱动铰接点的安装位置，每个铰接孔端都做了加厚的凸台设计，用来提升孔位的局部刚度，避免销轴反复转动挤压造成孔口变形。连杆主体的凹槽式减重设计并非单纯为了降低重量，而是在保证整体抗弯、抗扭截面模量的前提下，减少连杆在泥水作业环境中的挂泥量，降低作业过程中的附加载荷，同时也能减少铸造过程中的壁厚差，降低铸件内部缩松、气孔等缺陷的产生概率。

　　在安装边界与尺寸配合层面，三个铰接孔的同轴度、孔间距公差是设计时的核心管控指标，孔位端面的平行度直接影响销轴安装后的受力状态，如果公差控制不当，会造成销轴单侧受力偏磨，大幅缩短销轴与轴套的更换周期。每个铰接孔内都预留了轴套安装位，实际装配时会压装耐磨铜套或者自润滑轴套，配合销轴端的密封结构，阻挡泥沙进入铰接摩擦副，延长铰接部位的维护周期。连杆的整体外形轮廓做了大圆角过渡处理，没有尖锐的棱角结构，一方面可以降低应力集中系数，提升交变载荷下的疲劳寿命，另一方面也能减少水下作业时水流对连杆的冲击阻力，避免棱角处挂住水下杂物影响铲斗动作。

　　从实际功能实现的角度，该连杆的长度参数、孔位布局直接决定了铲斗的挖掘半径、挖掘深度以及卸料高度的作业范围，设计时需要匹配挖泥船的动臂长度、摇臂驱动行程做运动学仿真验证，确保铲斗在整个挖掘动作行程中不会出现机构干涉，同时保证驱动油缸的推力能够高效传递到铲斗切削刃上，降低作业过程中的液压系统负载。在受力校核层面，需要针对挖掘硬土层时的最大挖掘力工况、提升满载铲斗的静载工况、回转卸料时的侧向偏载工况分别做有限元应力分析，确保连杆最大应力位置的安全系数满足疏浚设备重载作业的设计规范，对应力集中的孔位周边、凸台过渡位置做局部加强，避免长期作业出现疲劳裂纹。

　　不同于普通工程机械的连杆构件，挖泥船用铲斗连杆的外露表面需要做重防腐处理，适配长期水下浸没、接触腐蚀性泥水的作业环境，表面处理层需要具备耐磨损、抗冲击的特性，避免作业过程中被砂石磕碰脱落造成基体锈蚀。在维护性设计上，每个铰接孔位置都预留了润滑脂注油通道，日常维护时可以在不停机拆解的状态下向铰接摩擦副加注润滑脂，降低轴套与销轴的磨损速度，延长构件的整体使用寿命。
