带冲击功能手动拉拔拆卸工具结构设计

　　这款带冲击结构的手动拉拔工具，主要面向设备维保、小型零部件拆卸场景设计，在轴承内圈拔出、定位销拆卸、小型嵌装零件取出这类常规工具难以施力的作业中，能够通过滑锤冲击产生的轴向冲击力，配合前端适配的拉爪结构，平稳将过盈配合的零件从安装位带出，避免硬撬、敲击对零件基体和安装面造成的损伤。从结构设计逻辑来看，工具整体采用同轴式布局，核心受力部件沿中心杆轴线排布，后端握持段做了滚花防滑处理，金属握持套的滚花深度控制在0.3mm左右，既能够保证带油污作业时的握持摩擦力，又不会因为纹路过深积存油污难以清理。中心杆采用调质合金钢加工，表面做镀硬铬处理，硬度控制在HRC42-48区间，既能够承受滑锤往复冲击的交变载荷，又能保证滑锤滑动时的顺畅度，

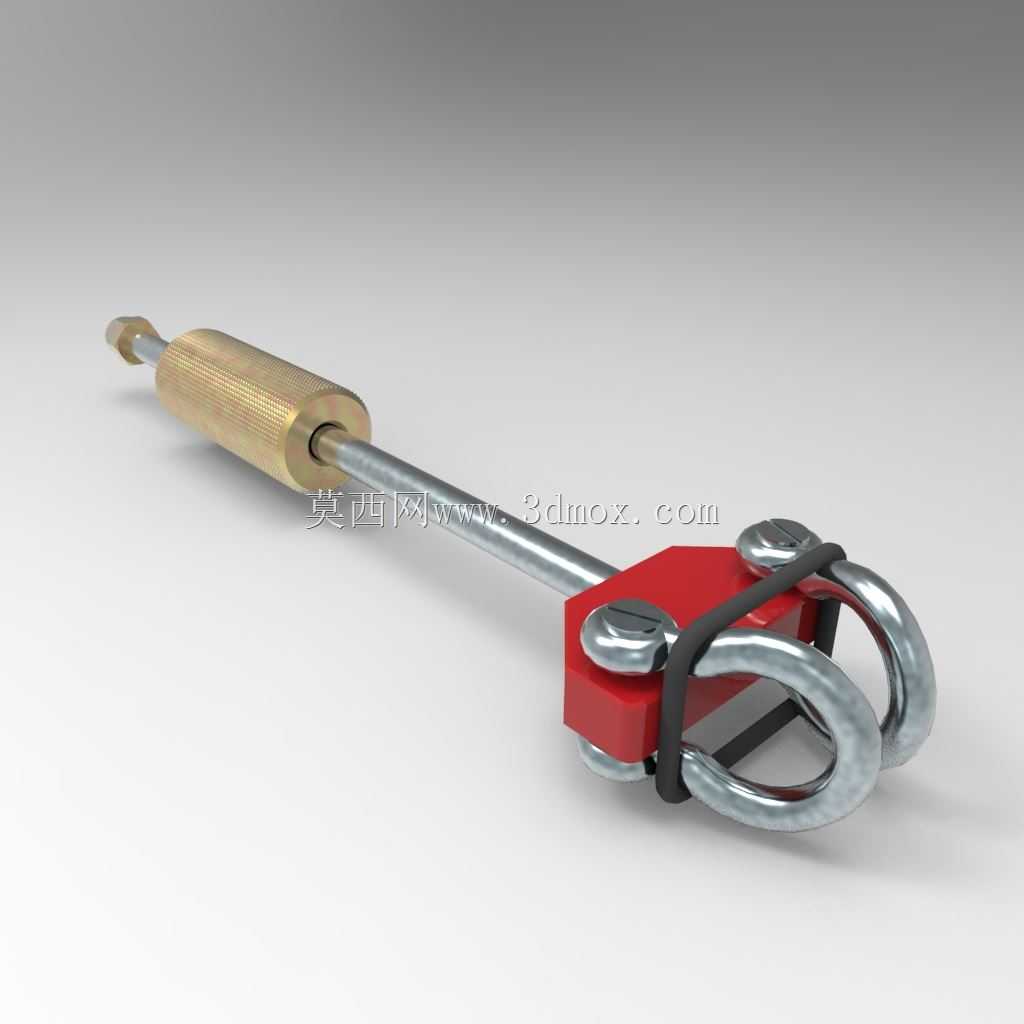

　　不会因为长期使用出现杆体拉毛、卡滞的问题。滑锤部分采用黄铜材质加工，重量控制在300g左右，选择黄铜一方面是因为其密度适中，相同体积下能够提供足够的冲击惯性，另一方面黄铜质地偏软，往复冲击时不会对中心杆表面造成磕碰损伤，同时滑动过程中自带一定自润滑效果，无需额外加注润滑脂也能保持顺畅滑动。前端拉持模块采用分体式设计，红色的连接座通过螺纹与中心杆前端连接，两个对称布置的金属拉爪通过销轴铰接在连接座上，拉爪外侧套有弹性橡胶圈，能够在非作业状态下保持拉爪的收拢状态，方便伸入狭窄的安装空间，当滑锤向后冲击产生拉拔力时，拉爪会在拉力作用下自动张开勾住被拆卸零件的背面，受力越大卡持越紧，不会出现滑脱问题。从安装边界尺寸来看，

　　工具收拢状态下整体直径不超过35mm，能够伸入直径40mm以上的安装孔内作业，拉爪张开后最大卡持直径可达50mm，覆盖了绝大多数小型过盈配合零件的拆卸尺寸需求，中心杆总长度控制在220mm，滑锤的有效滑动行程为120mm，这个行程长度能够保证操作人员单手操作时，滑锤有足够的加速距离产生足够的冲击力，同时不会因为行程过长导致操作时杆体晃动，影响拉爪的对位精度。在实际使用场景中，这类工具常被用于电机维修时的轴承拆卸、模具维护时的导套拔出、液压元件维修时的阀芯取出等作业，相比传统的三爪拉马，这款工具的结构更紧凑，能够在空间狭小的设备内部作业，冲击式的施力方式也更适合过盈量不大但配合面较长的零件拆卸，不会因为持续静拉力导致零件变形。

　　设计过程中特意将所有受力铰接点做了圆角过渡处理，避免应力集中导致的部件断裂，拉爪的勾持面做了锯齿防滑处理，锯齿角度设计为120度，既能够保证卡持时的咬合力，又不会因为齿形过尖锐刮伤被拆卸零件的表面。连接座与中心杆的连接螺纹采用细牙螺纹，螺距1mm，螺纹配合长度达到15mm，能够承受冲击时的瞬时轴向载荷，不会出现螺纹滑牙的问题。橡胶圈的选型上采用耐油丁腈橡胶，邵氏硬度控制在60度，既能够提供足够的束紧力保持拉爪收拢，又有足够的弹性余量允许拉爪在受力时顺利张开，长期接触维修现场的机油、清洗剂也不会出现过早老化开裂的问题。
