火箭配套U型连接支架结构设计

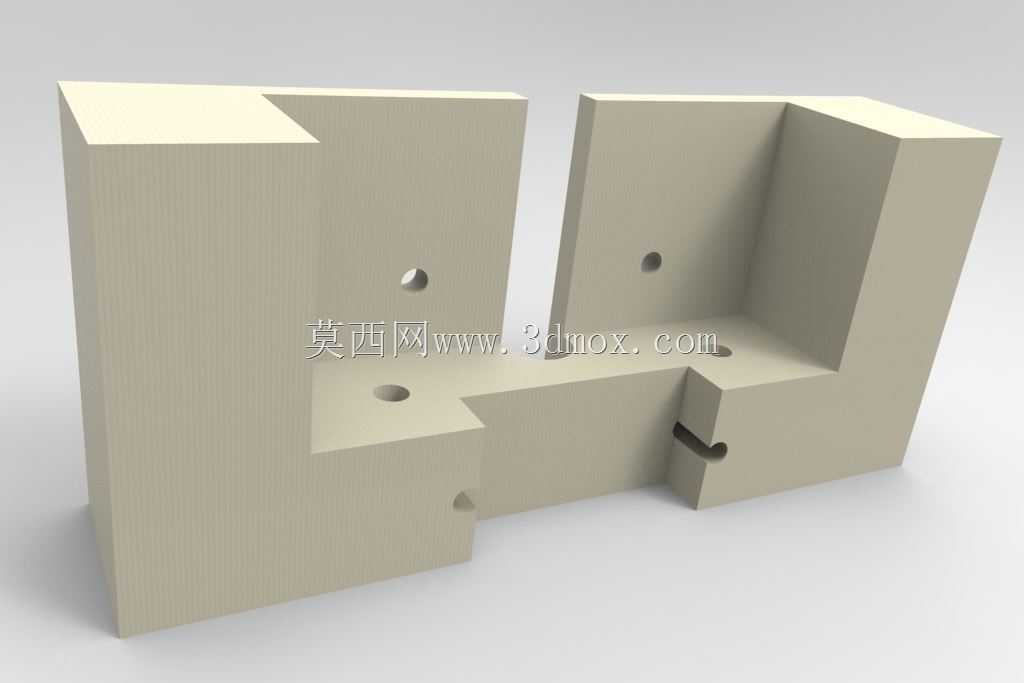

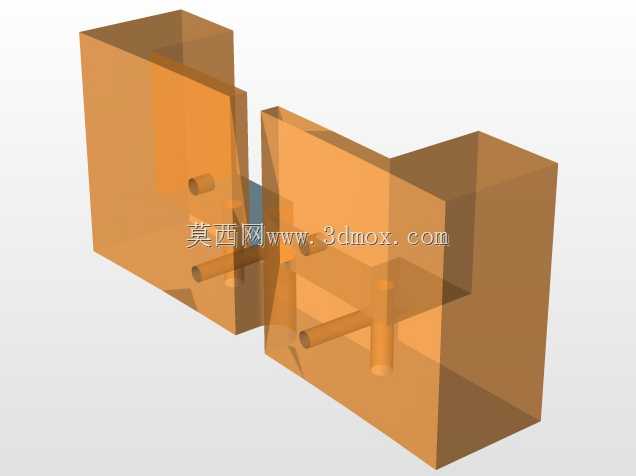

　　该构件属于航天发射配套系统中的辅助支撑连接件，主要应用于火箭地面测试工位的管路、线缆辅助固定场景，在箭体水平转运、垂直总装环节承担小型外置组件的承载定位作用，避免外置管线在转运振动、总装作业过程中出现移位、磕碰问题。从结构形态来看，整体采用对称U型开口设计，主体为一体化铣削成型的块状结构，两侧立板与底部连接板采用等厚设计，立板上预留的沉孔用于穿装锁紧螺栓，可实现与箭体预装基座的刚性连接，底部连接板上的阵列小孔用于固定配套的管线卡扣、传感器安装座，开口槽的宽度尺寸匹配箭体表面预装的凸台宽度，安装时可直接卡入凸台定位，减少装配过程中的对位调整工作量。设计阶段优先完成了旧支架的力学性能复算，通过有限元仿真模拟实际承载工况下的形变分布，

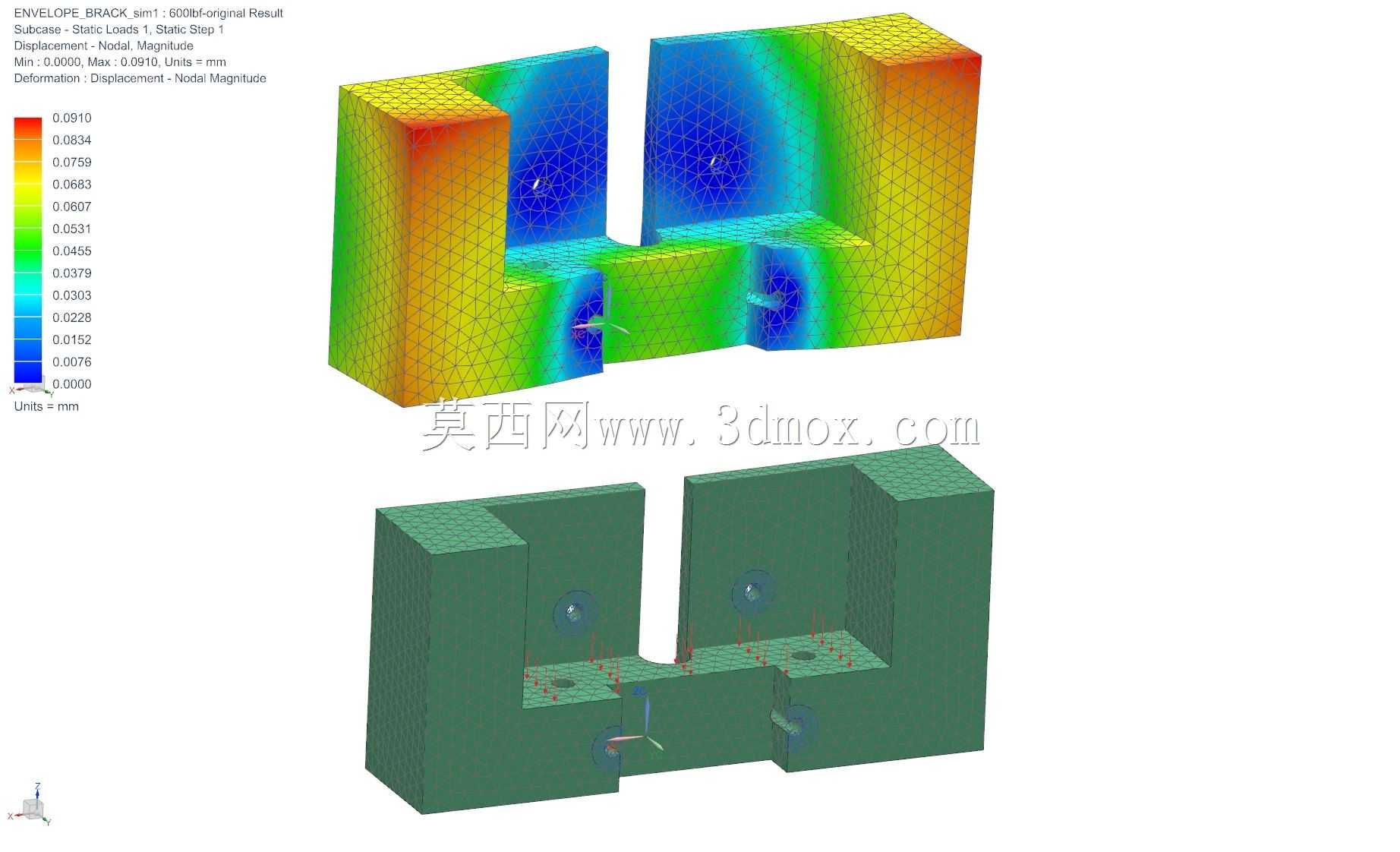

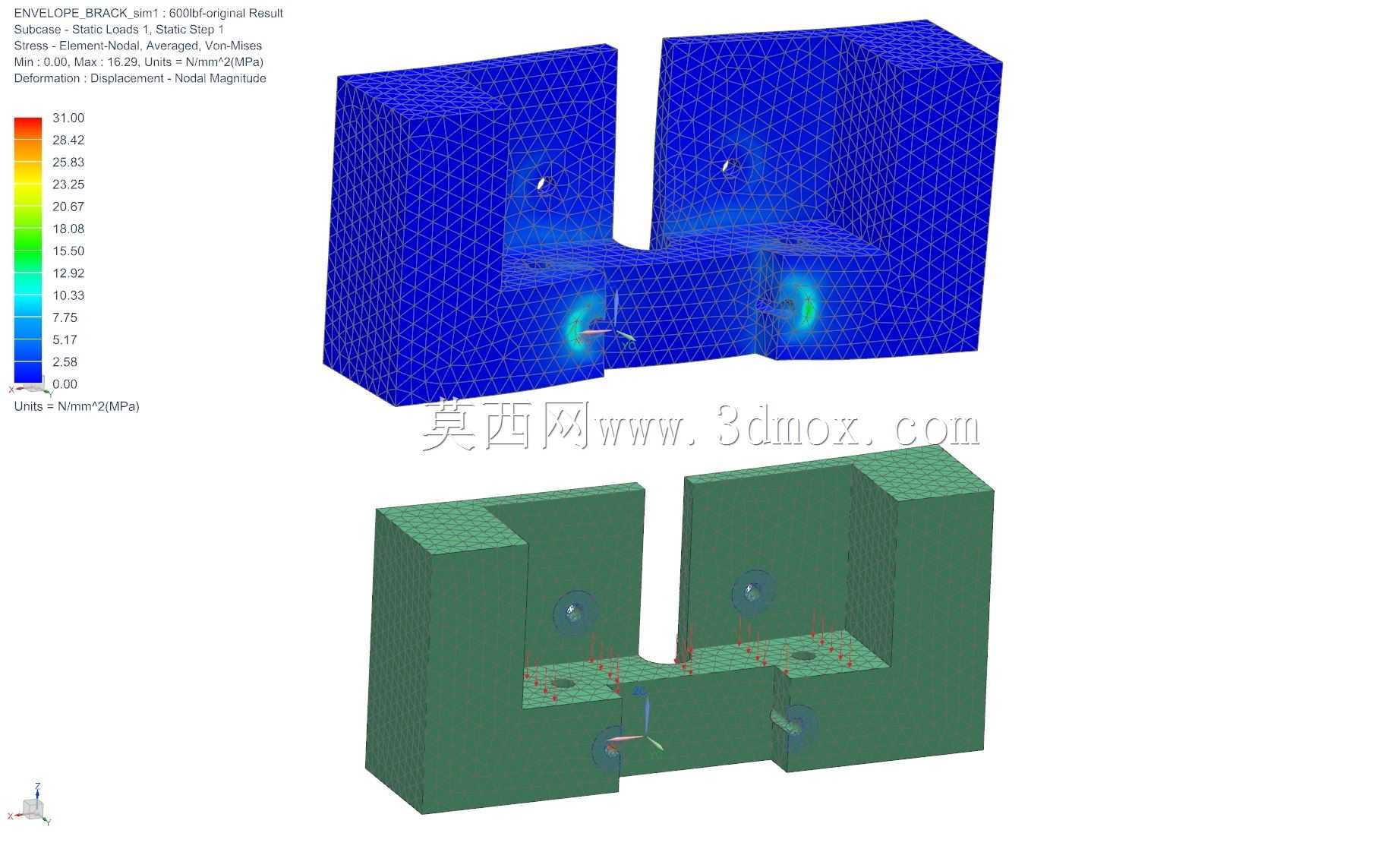

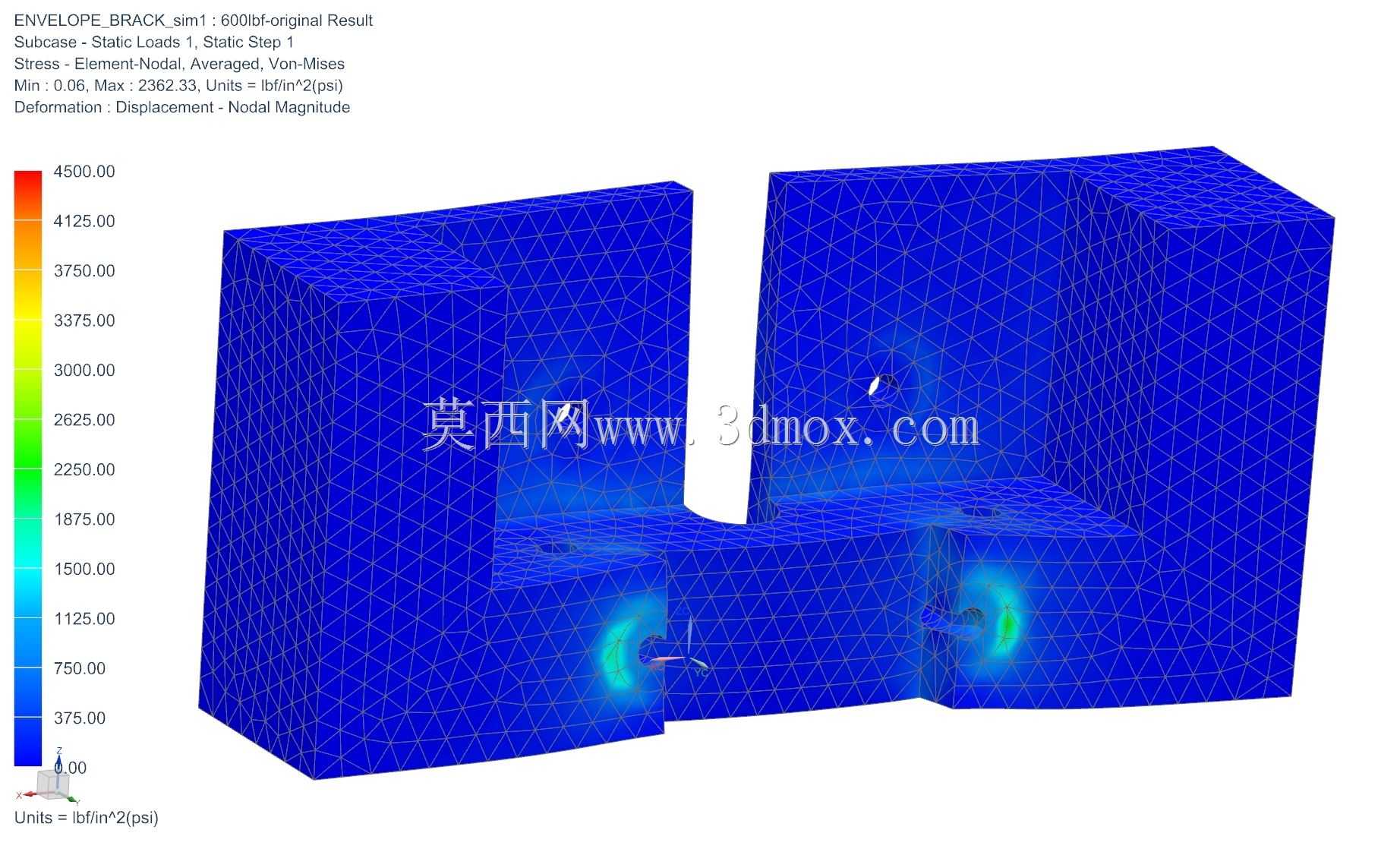

　　从仿真云图可以看到，构件最大形变集中在立板与底板的连接转角位置，设计时在该位置做了小圆角过渡处理，避免应力集中导致的结构失效，整体质量控制在0.44Kg，在满足承载强度要求的前提下尽可能降低结构自重，减少对箭体整体配重的影响。实际使用过程中，该支架可适配不同直径的管线固定需求，通过更换底部连接板上的卡扣配件，即可完成不同规格组件的安装固定，无需重新加工支架主体，适配性较强。安装边界方面，支架整体外轮廓尺寸适配箭体表面的安装空间，不会与周边的管路、传感器产生干涉，立板上的沉孔深度经过精准计算，螺栓锁紧后端面不会超出立板外表面，避免突出部位刮蹭周边防护层。结构设计过程中充分考虑了地面测试环节的复杂工况，可承受转运过程中的低频振动、

　　总装过程中的侧向敲击载荷，不会出现结构变形、连接松动的问题。构件的所有安装孔位均采用对称设计，安装时无需区分左右方向，可降低现场装配的出错概率，提升总装作业效率。材质选用高强度铝合金，表面做硬质阳极氧化处理，具备一定的防腐蚀、耐磨性能，可适应地面总装车间的温湿度环境，存储过程中不会出现锈蚀问题。从结构受力路径来看，底部连接板承受的载荷通过两侧立板传递到箭体基座，力流传递路径顺畅，没有明显的受力突变区域，仿真结果显示最大形变量控制在允许范围内，完全满足地面测试环节的使用要求。该支架的结构设计也可迁移应用到其他工业设备的小型组件支撑场景，只需调整安装孔位的间距、开口槽的尺寸，即可适配不同的安装基面，具备一定的通用拓展性。
