拾取放置机构机械原理演示结构

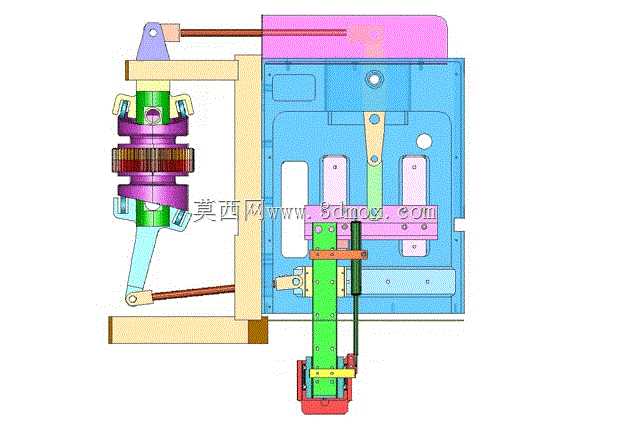

　　这套拾取放置类执行机构，常见于3C电子零部件装配、小五金件分拣上下料、轻工包装线的工件转序工位，核心作用是完成待加工工件从取料位到放料位的定点往复移送，替代人工完成重复性的取放动作，适配节拍在10-30次/分钟的中低速自动化产线，可兼容重量在500g以内的小型工件移送需求。从结构布局来看，整套机构采用立式排布结合侧置安装基板的设计，左侧为动力输入与执行端联动模块，右侧为行程限位与导向承载模块，整体安装边界可控制在长280mm、宽160mm、高320mm的空间范围内，安装基面预留了4处φ6.5的通孔位，可直接通过内六角螺栓固定在设备台面板或者型材立板上，不需要额外设计转接安装板，适配现有多数小型自动化设备的机架安装尺寸。

　　动力传递路径上，左侧的凸轮轴组件作为核心动力转换部件，将输入的旋转运动通过凸轮轮廓曲线的变化，转化为竖直方向的升降动作与水平方向的摆转动作的复合运动，凸轮轴上配套的双轴承支撑结构，可抵消高速往复动作带来的径向窜动，减少运行过程中的卡顿与磨损。连接执行端的连杆组件采用硬铝材质加工，杆端的铰接孔内镶嵌了自润滑铜套，不需要定期加注润滑脂即可保证长期运行的铰接灵活性，避免连杆铰接点出现卡滞导致的取料位置偏差。右侧的导向模块采用直线光轴配合线性轴承的导向结构，竖直方向的移送行程可通过上下两处限位螺栓进行微调，调整范围在0-20mm之间，可适配不同高度的取料、放料工位差，导向座上预留的执行元件安装位，可直接加装真空吸盘、气动夹指或者磁吸取料头，

　　根据被移送工件的材质特性灵活更换取料端，不需要改动主体传动结构。设计过程中，整套机构的动作时序完全通过凸轮轮廓与连杆长度的匹配来实现，不需要额外增加传感器或者PLC程序进行时序控制，取料点的停顿、移送过程的平稳过渡、放料点的下压动作都通过机械结构本身的运动轨迹保证，相比纯气动或者伺服控制的拾取放置机构，这套纯机械联动的结构成本更低，抗干扰能力更强，在粉尘、油污较重的车间环境下也能稳定运行，不会出现电气信号干扰导致的动作错乱。从运动特性来看，机构在取料位置设置了15度的输入轴停顿角，保证取料端有足够的时间完成工件的抓取或者释放，移送过程中的速度曲线采用余弦加速度运动规律，避免刚性冲击，减少运行过程中的振动与噪音，

　　整机运行噪音可控制在60分贝以内，符合车间作业的噪音要求。结构上的易损件主要是铰接点的铜套与导向部位的线性轴承，都采用标准件选型，损坏后可直接从市面上采购同规格配件更换，不需要定制加工，降低了后期的维护成本。整套机构的各部件之间没有冗余的结构设计，所有传动部件都外露在安装基板外侧，日常点检时可以直接观察到各铰接点、传动位的磨损情况，不需要拆解外罩即可完成故障排查，适合应用在对设备可靠性要求高、维护人员技术能力有限的中小型生产加工场景，也可作为机械原理教学的演示模型，直观展示凸轮连杆复合运动的实现逻辑，帮助初学者理解拾取放置动作的机械实现方式。在实际选型适配时，可根据产线的实际节拍需求调整输入轴的转速，输入轴最高适配转速为60rpm，对应每分钟30次的取放循环，若需要更高节拍可更换凸轮轮廓曲线，调整运动段与停顿段的角度分配，在保证动作平稳的前提下提升运行效率。安装时需要注意输入轴与动力源的同轴度误差控制在0.1mm以内，避免偏心导致的凸轮轴额外受力，缩短支撑轴承的使用寿命，导向光轴的安装垂直度误差需控制在0.05mm/100mm以内，保证竖直移送过程中无卡滞，取料端的位置重复定位精度可控制在±0.1mm以内，满足多数小型工件的装配、分拣定位精度要求。
