全圆360度测量用量角器三维建模作品

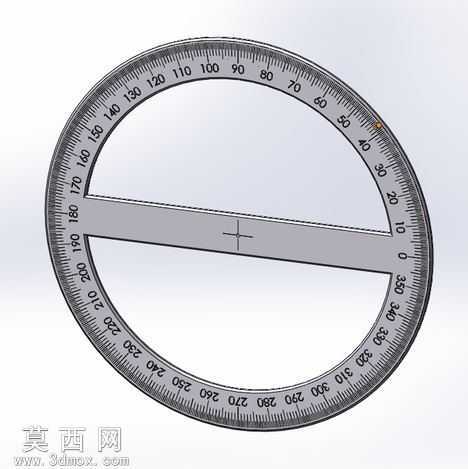

本作品为全圆360度量角器的三维建模成果，建模过程围绕量具的实用功能与结构精度展开，首先以中心基准为核心搭建整体框架，确定环形刻度盘与中心定位横梁的同轴度基准，保证测量时的中心对齐精度。建模阶段先绘制环形外轮廓与内轮廓，通过拉伸命令生成刻度盘的基础实体，再对刻度盘边缘做细微的倒角处理，还原真实量具的边缘触感与安全结构，避免尖锐棱角。中心横梁采用平直矩形截面拉伸成型，横梁中心位置绘制十字定位标记，该标记与环形盘的圆心完全重合，作为测量时的对齐基准，保证角度测量的基准统一。刻度部分采用线性阵列结合角度阵列的方式制作，先完成0度位置的单条刻度线与数字标识建模，再以圆心为阵列中心，按照1度间隔完成整圈360条刻度线的阵列排布，同时区分整十度刻度的长度与普通刻度的长度，对应位置添加清晰的角度数字标识，数字采用凹陷雕刻的效果处理，还原真实量角器的刻度呈现形式，保证刻度辨识度。材质渲染阶段，整体赋予哑光金属质感材质，模拟不锈钢量具的真实视觉效果，刻度线与数字采用深色哑光材质，与金属盘身形成清晰的视觉对比，便于读数识别，横梁部分与盘身采用同材质处理，保证整体视觉统一性。结构设计上充分考虑量角器的使用平衡，中心横梁的厚度与环形盘的厚度保持一致，整体结构无多余凸起或凹陷，既保证结构强度，又避免使用时出现卡滞、偏移的问题，同时兼顾了手持使用的握持便利性，环形盘的宽度设置符合常规量具的握持尺寸，使用时可稳定贴合被测平面。建模过程中严格控制各部分的尺寸比例，刻度间距均匀一致，圆心定位精准，完全符合360度量角器的测量功能需求，还原了实物量具的结构特征与使用属性，可用于教学演示、量具结构参考、装配模拟等多种场景。
