AWS标准焊缝弯曲测试工装夹具结构设计

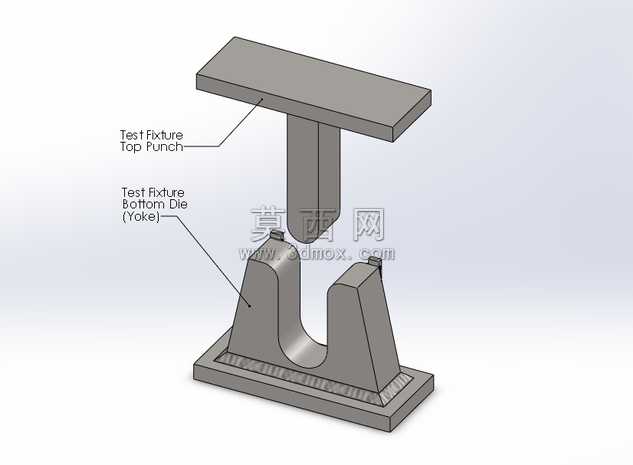

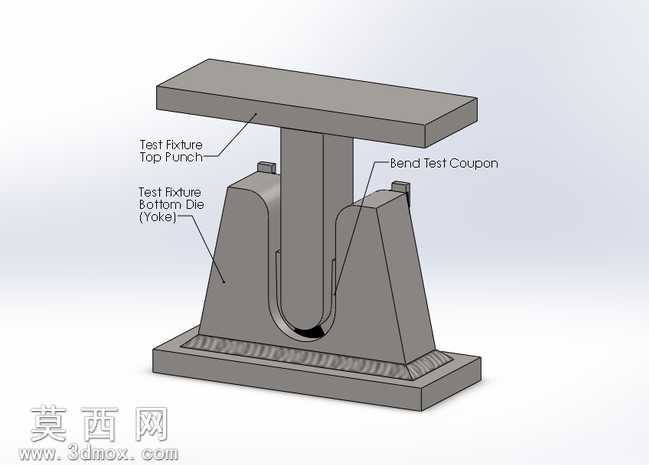

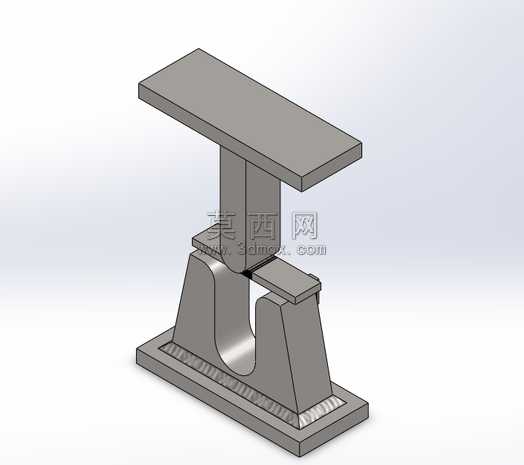

本模型为符合AWS美国焊接学会标准的焊缝弯曲测试夹具，整体采用上下分体式结构设计，通过三维建模软件完成全参数化建模，各部件尺寸严格遵循焊接弯曲试验的标准规范要求，可直接用于焊接工艺评定、焊缝力学性能检测场景的工装加工参考。模型分为上压头与下模座两个核心组件，上压头采用矩形连接端加圆柱压合端的结构设计，顶部矩形平台用于匹配万能试验机的装夹接口，保证压力加载过程中受力均匀无偏载，压合端采用圆弧过渡结构，避免压合过程中对试样表面造成额外划伤，影响最终试验结果判定。下模座采用Y型叉式结构，底部设置一体化安装底板，底板预留标准装夹槽位，可快速固定在试验台面上，两个对称的支撑立臂顶部设计有试样定位凸台，可精准限定待测试样的摆放位置，保证弯曲试验的跨距符合标准要求，立臂与底板之间设置加强筋结构，提升整体结构刚性，避免大载荷下出现结构形变影响测试精度。建模过程中对各配合面做了公差预留设计，上压头与下模座的工作中心严格同轴，保证压力加载方向与试样焊缝中心重合，减少试验误差。渲染阶段采用金属磨砂材质模拟实际工装的合金钢加工质感，对各棱边做了工艺倒角处理，还原真实机加工零件的外观特征，结构上无冗余设计，整体拆装便捷，可适配不同厚度的焊接试样弯曲测试需求，设计过程中充分考虑了工装的耐用性，所有受力部位均做了加厚处理，可满足高频次试验的使用需求，各部件连接结构简单可靠，维护更换便捷。
