带法兰安装座的锥形真空模具结构

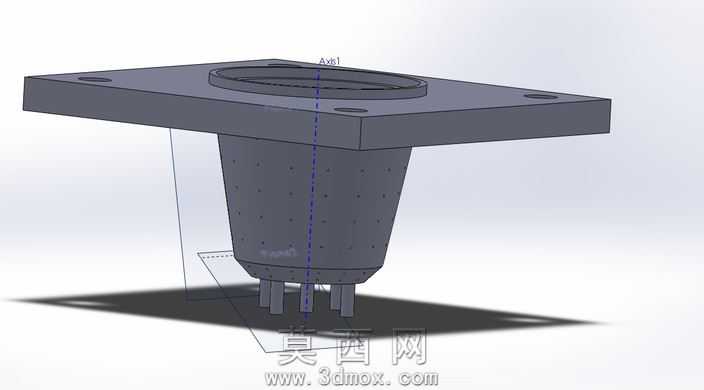

该真空模具采用三维参数化建模方式完成整体结构搭建，建模过程中优先对顶部方形法兰安装座进行基准定位，法兰盘上均匀分布四个沉头安装孔，用于模具在配套设备上的锁紧固定，法兰顶面设置环形定位凸台，可与对接设备的密封槽精准配合，保证真空作业时的腔体密封性。法兰下方衔接倒锥形主体腔体，腔体壁面均匀排布多组径向射孔，建模时通过阵列特征完成所有孔位的参数化排布，可根据实际真空吸附的工艺需求快速调整孔位密度、孔径大小与排布角度，无需重新绘制基础特征。腔体底部延伸出四根定位支柱，每根支柱的端面均做倒角处理，既可以在模具合模时起到导向定位作用，也能避免尖锐棱边划伤配套工件表面。整体模型在渲染阶段采用哑光硬质合金材质，通过环境光遮蔽效果突出各部件的结构层次，对法兰密封面、孔位边缘等关键配合位置做了高光处理，清晰展示结构的加工精度要求。设计过程中重点考量了真空工况下的结构强度，锥形腔体的壁厚做了均匀化处理，避免负压状态下出现应力集中导致的腔体变形，同时射孔的排布避开了腔体的应力集中区域，在保证真空吸附效率的前提下最大化延长模具的使用寿命。模型的各部件均采用可编辑参数化特征构建，后续可根据不同的加工工件尺寸、真空度要求快速调整整体规格，适配不同的真空成型、真空吸附类加工场景，各连接部位的尺寸公差也在建模时做了预留，可直接对接后续的工程图生成与加工编程环节。
