钢制焊接用HQ2轮毂结构设计

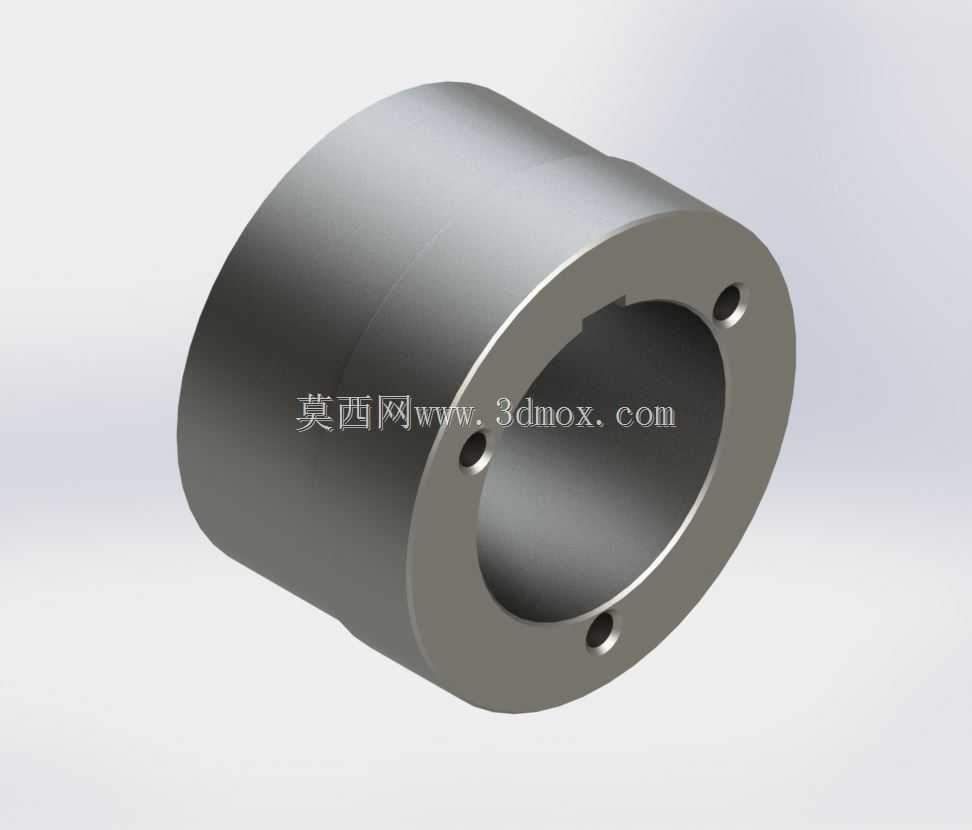

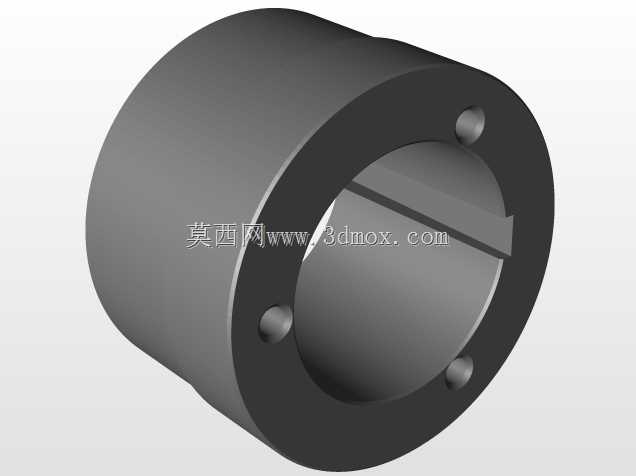

　　在工业传动与重载支撑场景中，焊接类钢制轮毂是连接转动轴与外部执行构件的核心受力部件，这类部件常见于输送线驱动辊组、农业机械传动单元、小型工业设备的转轴支撑结构中，承担着传递扭矩、承载径向载荷、保证转动同轴度的关键作用。本次设计的焊接用钢制轮毂，采用整体筒式结构，主体为等外径圆柱筒体，一端加工有带安装孔的法兰端面，法兰端面上均匀分布三个通孔，用于与对接构件通过螺栓实现刚性连接，避免焊接定位偏差带来的同轴度误差。从设计思路来看，这类轮毂优先考虑焊接装配的工艺适配性，筒体的内孔预留了与轴类零件配合的公差带，内壁加工有定位台阶，可在焊接前与轴端实现快速套接定位，减少焊接工装的使用频次。法兰端面的安装孔采用沉孔设计，

　　螺栓装配后头部不会突出法兰平面，避免与相邻转动部件发生运动干涉，同时法兰与筒体的衔接处做了圆角过渡处理，可有效降低焊接过程中的应力集中，减少焊后冷裂纹的产生概率。从安装边界来看，轮毂的筒体长度需匹配外部焊接构件的套接深度，内孔直径与配合轴的公差带选用H7/k6过渡配合，既保证装配时的定位精度，又能在焊接前实现无强制压装的预定位，降低装配难度。法兰端的三个安装孔中心分布圆直径需严格匹配对接构件的孔位，孔位公差控制在±0.1mm以内，保证多螺栓装配时的互换性，避免出现螺栓无法穿入的问题。在实际应用场景中，这类轮毂多用于中等载荷、转速不超过1500rpm的传动场合，比如皮带输送机的改向辊筒端部支撑、小型风机的叶轮连接座、

　　焊接式链轮的安装基座，相比铸造轮毂，钢制焊接结构的轮毂韧性更好，在受冲击载荷时不易发生脆断，适合工况存在小幅振动的作业环境。设计过程中，筒体的壁厚选取需结合额定载荷计算，过薄会导致焊接时筒体变形，过厚则会增加整体重量、提升材料成本，本次设计的壁厚经过受力校核，可满足额定径向载荷下的刚度要求，满载运行时筒体的径向变形量控制在0.05mm以内，不会影响转动部件的同轴度。内孔的锥度设计主要用于装配时的导向，在轴与轮毂套接的初始阶段，锥度段可快速引导轴端进入配合段，减少装配时的对位时间，尤其适合现场维修更换时的无工装快速装配。对开式的结构细节设计，主要考虑后期维护的拆卸便利性，当轮毂与轴发生焊合或者锈蚀卡滞时，可沿预设的对开工艺槽进行拆分，

　　无需破坏性切割即可完成拆卸更换，降低设备维护的成本。褐变处理是这类钢制轮毂常见的表面预处理工艺，通过表面氧化形成致密的氧化层，可在仓储和装配前的周转过程中起到短期防锈作用，同时不会影响后续焊接的焊缝质量，相比喷漆处理，褐变层在焊接时不会产生有毒烟气，也不会造成焊缝气孔缺陷，更适合焊接类零部件的表面预处理。在结构细节上，轮毂的外圆表面加工有细微的粗糙度纹理，可增加与外部焊接构件套接时的摩擦力，提升焊接后的连接强度，避免长期受扭矩作用时轮毂与外套构件发生相对转动。法兰端面的平面度公差控制在0.02mm以内，保证与对接构件贴合时无间隙，避免螺栓锁紧后法兰面发生翘曲变形，影响转动的平稳性。这类轮毂在三维建模过程中，需重点标注焊接坡口的尺寸，筒体与法兰衔接处的坡口角度选用45度，预留2mm的钝边，保证焊接时的熔深达到壁厚的80%以上，同时不会出现焊穿的缺陷。安装时需注意，轮毂与轴的配合面需提前清理毛刺和油污，套接到位后先通过三个法兰螺栓完成预固定，再进行圆周满焊，焊接时采用对称分段焊接的方式，减少焊接热变形带来的同轴度偏差，焊后需对焊缝进行打磨处理，避免焊渣突出影响后续部件的装配。从选型适配角度，这类轮毂可根据轴径尺寸、载荷大小调整筒体直径和壁厚，三个安装孔的规格可根据连接螺栓的尺寸进行匹配，通用化程度较高，可适配多种不同的工业传动场景，尤其适合非标设备的定制化设计需求，无需开模即可通过机加工快速完成制作，缩短非标设备的生产周期。
