板式家具连接用折弯式铰链组件结构

　　日常做板式家具结构设计时，这类折弯式铰链是出镜率极高的连接件，很多人做模型时容易忽略安装边界的细节，最后出工程图或者打样时才发现干涉问题。先从实际应用场景说，这类铰链主要用在实木颗粒板、多层实木板这类人造板材的柜体连接上，比如衣柜的侧装翻门、榻榻米的上翻盖板、储物箱的开合连接位，和普通杯状暗铰链不同，它是明装结构，不需要在板材上打35mm的预埋杯孔，对现场安装的容错率更高，尤其是小尺寸的薄侧板柜体，板材厚度不足18mm时没法装暗铰链，用这种明装折弯铰链就能完美适配。

　　从功能特性上看，这款铰链的核心是实现两块垂直板件的铰接转动，同时自带定位锁定结构，当板件转动到闭合位置时，铰链的折弯边会贴合板材端面，实现到位锁定，不会出现闭合后松动错位的问题。很多新手建模时会把铰链的转动副做死，实际设计时要注意，两个合页片之间的销轴配合要留0.1-0.2mm的间隙，模拟真实的装配公差，不然做运动仿真时会出现过约束报错，没法模拟开合动作。

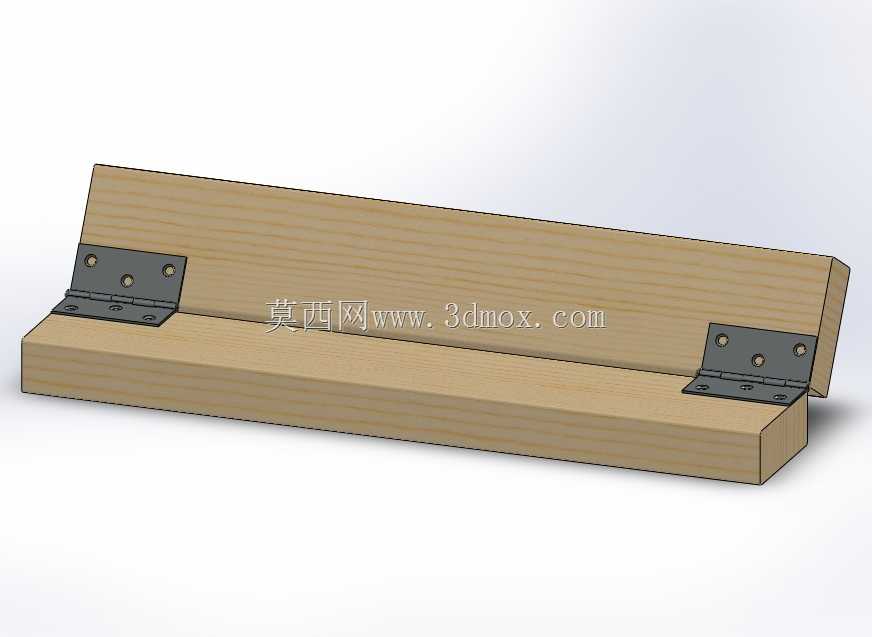

　　说下设计思路，做这个模型的时候，首先要确定安装板材的厚度边界，图里适配的是两块20mm厚的实木板材，所以铰链的折弯边高度要和板材厚度匹配，折弯边的内侧面要做1mm的让位倒角，避免板材边缘的直角和铰链折弯处产生干涉。合页片上的安装孔位是按照通用五金件的孔距设计的，每个合页片上有3个沉头安装孔，孔距是32mm系统的整数倍，刚好适配家具行业通用的排钻加工孔位，不需要额外定制打孔程序，现场安装时直接用自攻螺丝就能固定，不需要预埋螺母，安装效率很高。销轴部分采用的是卷圆铆接结构，建模时不要把销轴和合页片做成一体，要拆分出三个零件：两个带卷圆结构的合页片、一个实心销轴，装配时销轴和其中一个合页片的卷圆位做过盈配合，和另一个合页片的卷圆位做间隙配合，这样才能实现顺畅转动。

　　再讲外形尺寸和安装边界的细节，单个合页片的展开长度是78mm，折弯后垂直安装边的高度是20mm，水平固定边的宽度是18mm，整体厚度是2mm的冷轧钢板冲压成型，表面做镀锌防锈处理。安装时要注意，两个合页片分别固定在两块待连接板件的端面和侧面，固定在水平板件上的合页片，其边缘距离板件端部要留3mm的让位距离，避免开合时铰链和相邻的板件碰撞；垂直板件上的合页片，安装时要保证销轴中心和两块板的拼接缝对齐，偏差不能超过0.5mm，不然开合时会出现板件摩擦、异响的问题。另外，这款铰链的转动角度是0-95度，也就是闭合时两块板呈90度垂直，完全打开时呈175度左右的平展状态，不会出现过转导致板件磕碰的问题，设计时要在转动限位处做1.5mm的限位凸台，当转动到最大角度时，两个合页片的折弯边会互相抵住，实现角度限位，不需要额外加装限位装置。

　　很多结构工程师做这类五金件模型时，容易忽略实际安装的工艺问题，比如沉头孔的深度，要匹配M4自攻螺丝的沉头尺寸，沉头孔深度要做到1.8mm，保证螺丝锁付后头部不会突出合页片表面，不然会和板材产生间隙，锁不紧。还有卷圆部分的内径，要比销轴直径大0.15mm，卷圆的合缝处要留0.3mm的缝隙，模拟冲压卷圆的工艺缺口，不要做成完全闭合的整圆，不然不符合实际冲压件的生产工艺，拿去开模的话会出现脱模困难的问题。另外，铰链的折弯处要做R0.5mm的圆角，避免应力集中，长期开合出现断裂的问题，毕竟家具五金件要满足上万次的开合寿命要求，结构上的圆角处理是必不可少的细节。

　　在做装配验证的时候，要把铰链组件和两块模拟板材装配到一起，做运动仿真测试，检查开合全程有没有干涉，锁定位置时贴合面是否完全贴合，安装孔位是否和板材的加工孔位对齐，还要模拟螺丝锁付的空间，确保用电动螺丝刀锁螺丝时，批头不会和旁边的板件碰撞，留足够的操作空间。这类明装铰链虽然结构简单，但细节处理不到位的话，实际生产安装时会出现很多问题，比如孔位偏差导致装不上、转动卡顿、闭合不严，建模时把这些工艺和安装细节考虑进去，才能让模型真正具备工程参考价值，而不是只能做外观展示的样子货。
