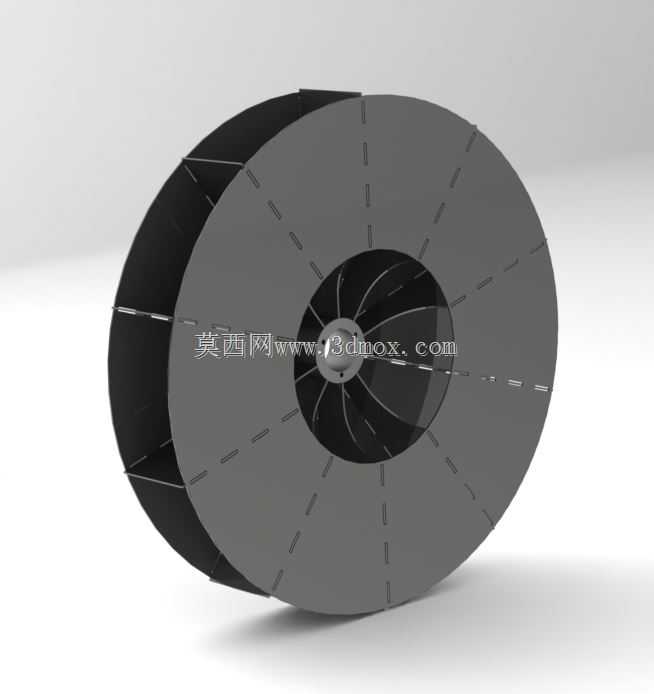

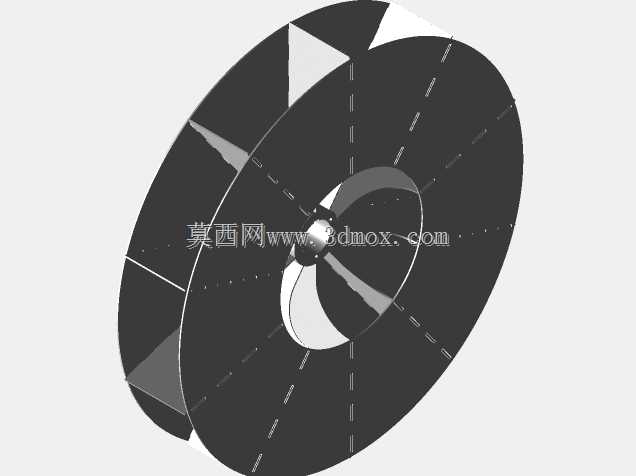

高压离心鼓风机焊接钢叶轮结构设计

　　在工业通风、烟气输送、粉体气力输送、车间除尘系统等场景中，离心鼓风机的核心做功部件就是叶轮，其结构合理性直接决定整机的风压输出效率、运行稳定性与使用寿命。这款焊接钢结构的高压离心叶轮，适配高压工况下的鼓风需求，可直接匹配电机轴伸或是独立传动轴完成安装，无需额外设计复杂的转接结构，能大幅缩短现场装配的调整周期。从结构设计逻辑来看，该叶轮采用后向式叶片排布，叶片与前盘、后盘之间采用满焊连接，焊接位置做了坡口预处理，避免焊接过程中出现未焊透、夹渣等缺陷，同时在焊缝位置做了应力释放设计，减少高速旋转时焊缝位置的应力集中风险，适配高转速运行下的载荷要求。叶轮的后盘中心位置设计有一体式轮毂结构，轮毂内孔可根据适配的轴径做对应公差匹配，

　　通常采用H7/k6的过渡配合，配合平键传递扭矩，轮毂与后盘之间采用角焊缝环绕焊接，同时在轮毂外侧均匀分布加强筋，抵消叶轮启动、变速过程中轮毂与盘体连接位置的交变载荷，避免长期运行后出现连接松动、盘体变形的问题。从安装边界来看，叶轮的轴向宽度与径向尺寸做了适配性优化，可直接装入常规蜗壳内部，安装时需要保证叶轮端面与蜗壳侧壁的间隙控制在3-5mm区间，间隙过小容易出现运行过程中盘体与蜗壳刮蹭，间隙过大则会造成风压泄漏，降低鼓风效率。安装前需要对叶轮做静平衡校验，必要时做动平衡测试，平衡精度等级不低于G6.3，避免高速旋转时出现振动超标，损坏轴承或是轴封结构。在实际应用中，这类焊接钢叶轮相比铸造叶轮，生产周期更短，结构强度更高，

　　可承受更高的运行风压，适合输送空气或是无腐蚀性的工业烟气，不适用于输送含大颗粒硬质粉尘的介质，否则长期冲刷会造成叶片磨损，破坏叶轮动平衡。叶片的型线采用等厚钢板冲压成型，沿轮毂圆周均匀分布，叶片的进出口角度经过匹配优化，进气侧沿轴向延伸，引导气流平稳进入叶道，减少进气冲击损失，出气侧沿径向偏转，将气流的动能高效转化为压力能，匹配高压鼓风的工况需求。前盘采用锥弧形结构，从进气口位置向外侧平滑过渡，与叶片进气端贴合焊接，减少气流进入叶道时的涡流损失，提升叶轮的气动效率。在日常运维中，这类焊接结构的叶轮需要定期检查焊缝位置是否存在裂纹、叶片是否存在积灰或是磨损，若出现积灰需要及时清理，避免积灰不均造成叶轮失衡，引发设备振动。

　　对于不同功率等级的配套电机，可通过调整叶片厚度、盘体厚度来适配不同的转速与载荷需求，无需大幅改动整体外形尺寸，具备较好的适配性。在三维建模过程中，这类叶轮需要重点保证叶片的圆周等分精度，焊接位置的焊缝预留量需要符合实际焊接工艺要求，轮毂的键槽尺寸、内孔公差需要与配套轴的参数完全匹配，避免装配时出现干涉。建模时可先绘制单个叶片的型线，通过圆周阵列完成所有叶片的排布，再分别绘制前盘、后盘与轮毂结构，最后添加焊缝特征，还原实际加工后的结构状态，方便后续做有限元应力分析、动平衡模拟，验证结构设计的合理性。
