真空吸附式热压成型模具机结构设计

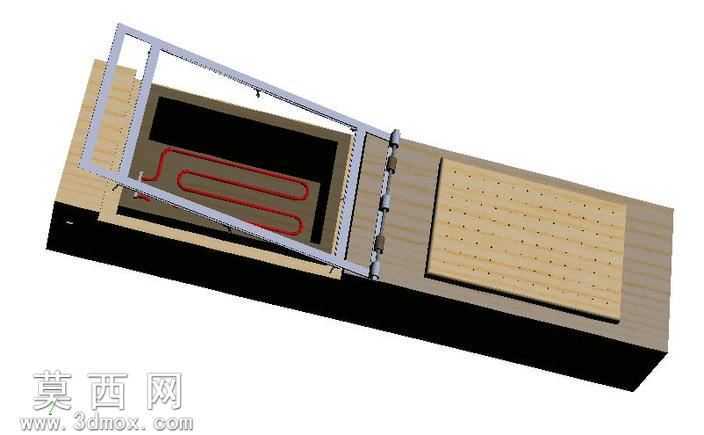

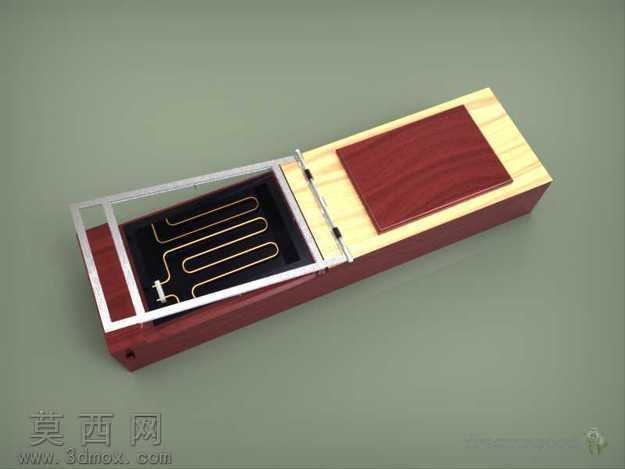

本套Vac模具机三维模型采用SolidWorks软件完成全参数化建模，整体结构围绕真空吸附热压成型的工艺需求展开设计，建模过程严格遵循机械设计公差配合规范，对各零部件的装配约束、运动干涉情况进行了完整校验，确保模型可直接用于工程出图与结构优化参考。模型整体分为开合模机架、加热成型腔、真空吸附孔板、翻转合页机构四大核心模块，渲染阶段针对不同部件赋予了对应写实材质：机架主体采用哑光冷轧钢材质，表面做了细微磨砂纹理处理还原金属加工质感；成型腔内部的加热管路采用亮面红色烤漆材质，清晰区分加热回路与其他结构件；吸附孔板采用浅原木色密度板材质，还原实际生产中木质工装的使用场景，孔位阵列严格按照真空吸附的气流分布要求排布，保证成型过程中板材受力均匀。结构设计上，翻转式开合模结构采用多组重型合页连接定模与动模部分，合页的转轴位置经过力学计算优化，确保开合过程无卡滞、合模后分型面贴合紧密无间隙；加热管路采用S形回路排布，最大化覆盖成型区域的同时保证管路内流体温度均匀，避免成型过程中出现局部温度差导致的工件成型缺陷；真空吸附板上的微孔采用线性阵列特征完成建模，孔间距、孔径参数均匹配常规真空成型设备的负压参数要求，保证吸附力均匀分布在整个板材接触面。设计思路围绕小批量吸塑成型的生产场景展开，整体结构兼顾制造成本与使用稳定性，未采用复杂的自动化驱动结构，依靠手动翻转合模即可完成生产操作，适合小型加工车间的试制与小批量生产需求；建模过程中对所有棱边做了工艺倒角处理，还原实际加工中的去毛刺工序，避免模型出现尖锐直角不符合生产实际的问题；装配体中保留了完整的配合关系，可直接在软件中模拟开合模的运动过程，验证各部件的运动行程是否存在干涉，也可根据实际生产需求对加热功率、吸附孔密度、合模行程等参数进行快速调整，适配不同厚度、不同材质板材的成型加工需求。
