明纬LRS-200-12开关电源结构设计

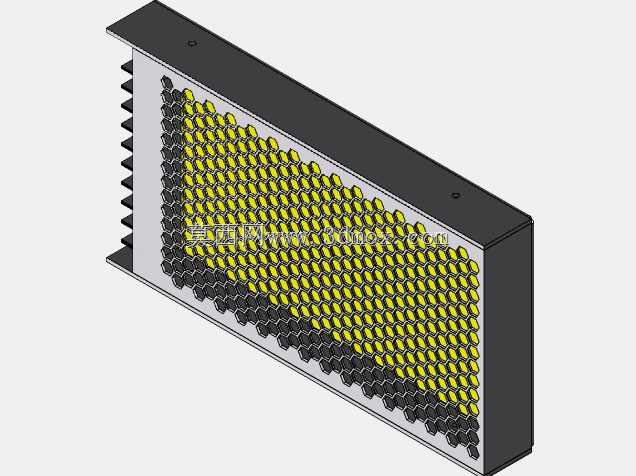

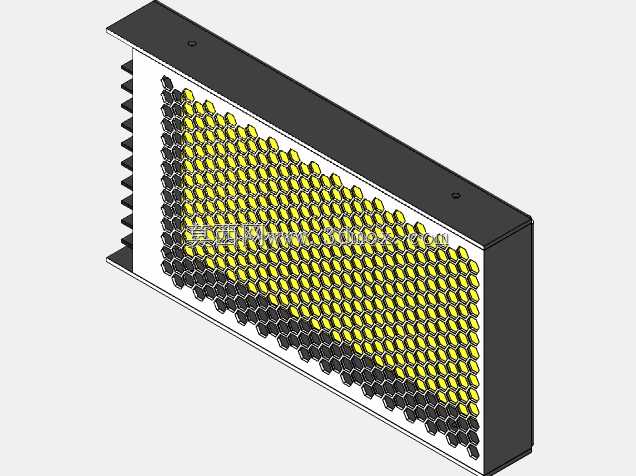

　　这款开关电源的三维结构设计，完全围绕工业现场的实际安装与使用需求展开，在做结构建模的时候，首先要考虑的就是设备内部的电气元件排布与外部安装的适配性，毕竟这类200W功率等级的12V直流电源，在工业控制、小型自动化设备、LED照明驱动、低压工控回路里的应用占比极高，很多设备的电控仓内部留给电源的安装空间都非常紧凑，所以壳体的尺寸边界必须严格卡准常规安装位的预留尺寸，不能出现尺寸超差导致装不进电控箱导轨或者安装板的情况。从结构上看，顶面的蜂窝状散热孔不是随意排布的，每一组孔的位置都对应内部功率器件、整流桥、变压器的发热区域，建模的时候特意避开了内部元件的引脚突出位置，既保证通风散热的有效通流面积，又不会让外部异物直接触碰内部带电部件，

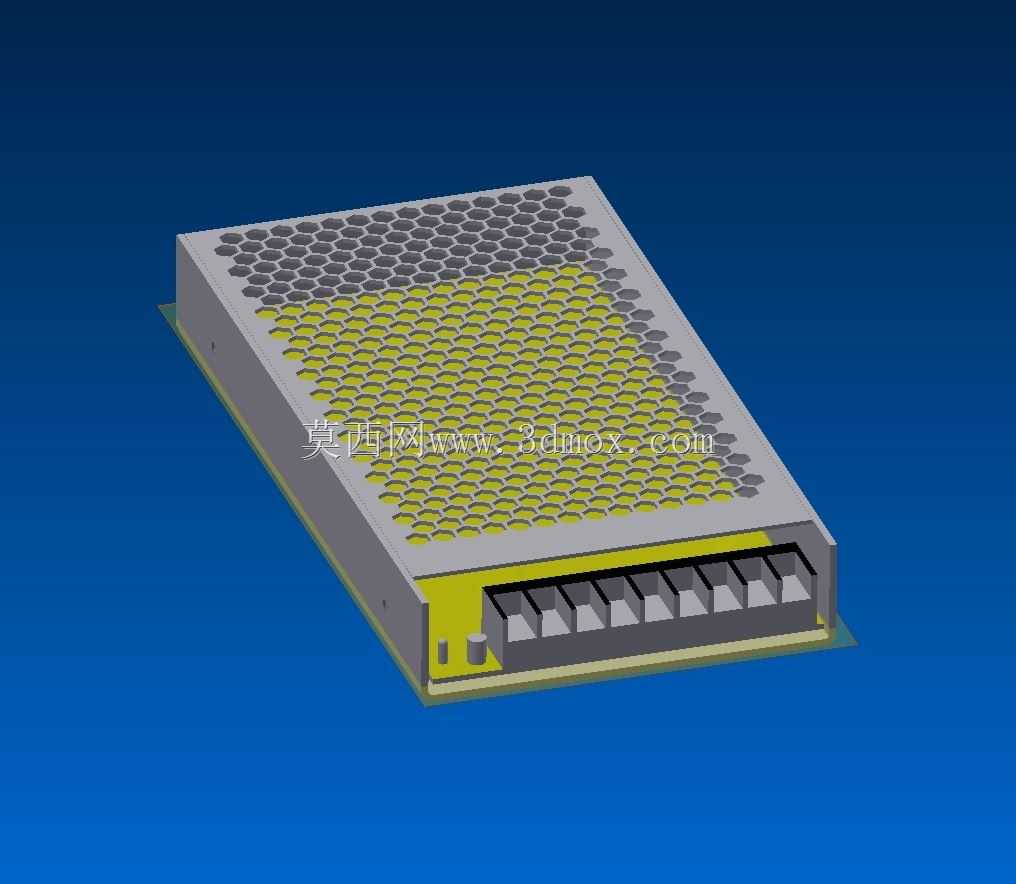

　　孔的边缘做了微小的倒角处理，避免钣金加工的时候出现毛刺割伤装配人员的情况。前端的接线端子排的位置设计，充分考虑了现场接线的操作空间，端子的间距留足了压线鼻的安装余量，就算是多股软线压接冷压端子之后，也能顺利接入不会出现相邻端子干涉的情况，端子下方的标识区域预留了丝印位置，方便现场接线的时候区分输入输出回路，减少接错线的概率。壳体的侧边设计了标准的安装固定孔位，既支持卧式螺丝固定在安装底板上，也能适配常规的DIN导轨安装卡扣的加装，不需要额外做结构修改就能满足两种主流安装方式，这点在做结构评审的时候特意核对过行业通用的安装孔距标准，确保和市面上同功率等级的电源安装尺寸兼容，方便用户替换老旧电源的时候不用重新打孔改安装位。

　　做内部结构排布的时候，特意把高压输入区域和低压输出区域做了物理隔离的结构筋位，避免高压爬电距离不够带来的安全隐患，壳体内部的卡槽位置精准对应PCB板的安装孔，装配的时候不需要额外打胶固定，直接卡入卡槽之后用两颗螺丝就能锁紧PCB，减少装配工序的复杂度。壳体底部的散热间隙留的高度刚好适配常规的绝缘垫片安装，既保证底部和安装板之间的绝缘距离，又不会因为间隙过大导致整体安装高度超标。在做外形建模的时候，所有的折弯圆角都严格按照钣金加工的工艺要求设置，避免出现折弯开裂的问题，壳体的拼接缝隙控制在0.2mm以内，既满足防护等级的要求，又不会因为加工公差导致装配的时候出现扣合不上的情况。这类电源在实际使用的时候，经常会和接触器、继电器、

　　PLC等工控元件并排安装在电控柜内部，所以壳体的侧面没有突出的结构，保证并排安装的时候可以紧密贴合，充分利用电控柜内部的安装空间，不会因为侧面有凸起导致相邻元件装不上。顶面的散热孔的开孔方向也做了优化，顺着电控柜内部常规的空气对流方向排布，让热空气可以顺着开孔顺利排出，降低内部元件的工作温度，提升电源的长期工作稳定性。接线端子的进线口做了喇叭口导向结构，现场穿线的时候不用刻意对准孔位，顺着导向就能把线芯送入端子压接位置，提升现场接线的效率，尤其是在狭小的电控仓内部作业的时候，这种小的结构细节能大幅降低接线的难度。壳体的表面处理预留了喷塑的厚度余量，建模的时候所有的配合尺寸都考虑了喷塑层的厚度，不会因为表面处理之后出现装配公差超差的问题。从安装边界来看，这款电源的整体长宽高尺寸完全符合行业内200W开关电源的通用安装规范，固定孔的中心距和市面上同规格产品保持一致，用户在做设备电控系统设计的时候，可以直接套用这个模型的尺寸做安装板的布局，不需要反复核对安装尺寸，减少结构设计的重复工作量。内部的元件避让空间也做了充分的预留，就算是不同批次的元件尺寸有微小的公差，也能顺利装入壳体内部，不会出现元件顶到壳体的情况。
