钢带式捆扎绑带结构设计方案

　　这类钢带式绑带在工业现场的适用场景覆盖极广，从户外架空管线的固定、设备舱内线束的束紧整理，到小型工装夹具的快速锁附、运输环节零散工件的捆扎定位，都能见到这类结构的身影。不同于普通塑料扎带的一次性使用特性，这款绑带采用金属材质加工，带身设置多组调节锁孔，配合端部的快锁卡扣结构，可实现捆扎直径的灵活调整，同时支持反复拆装复用，在需要定期维护、反复拆装的管线布设场景中，能大幅降低耗材更换成本。

　　从结构设计逻辑来看，带身采用等厚薄钢带冲压成型，整体平直度公差控制在0.1mm每米范围内，避免捆扎后出现局部应力集中导致的带身弯折断裂。带身的锁孔采用长圆形设计，而非传统圆孔，一方面能降低孔位边缘的应力集中系数，提升带身的抗拉强度，另一方面也能给卡扣锁舌提供一定的调节余量，即便捆扎面存在少量尺寸偏差，也能顺利完成锁合。端部的卡扣采用弯折铆接结构，锁舌做了圆弧倒角处理，穿带时不会刮伤带身表面镀层，锁合后锁舌完全嵌入锁孔内，反向拉扯时锁舌会与孔位端面形成自锁角度，可承受不低于1.2kN的轴向拉脱力，满足多数工业固定场景的载荷要求。

　　尺寸设计上，带身总长度适配常规40mm到120mm直径的捆扎对象，带身宽度控制在9mm，厚度0.8mm，这个尺寸比例既能保证带身拥有足够的环向刚度，捆扎后不会因为管线振动出现松脱，也能让带身保持合适的弯曲韧性，绕经圆弧面时不会出现弯折开裂。安装边界方面，卡扣端部的突出高度不超过3mm，捆扎完成后整体外轮廓不会有尖锐凸起，在狭小设备舱内布设时不会剐蹭周边线缆或零部件，带身末端做了15度斜切处理，穿入卡扣时无需额外导向就能顺利对位，单人徒手即可完成捆扎操作，无需借助专用工具。

　　细节处理上，带身表面做了钝化防锈处理，可在常规户外湿度环境下长期使用不出现锈蚀，锁舌部位做了局部淬火处理，硬度达到HRC40-45，长期反复插拔锁合也不会出现磨损变形导致的锁止失效。带身的尺寸标注中特意标注了各锁孔的中心距公差，相邻锁孔的中心距偏差控制在±0.05mm，保证卡扣在任意锁止位置都能让锁舌完全嵌入孔位，不会出现半卡合的虚锁状态。从实际使用反馈来看，这类绑带在替代传统喉箍做小直径管线固定时，安装效率能提升40%以上，且捆扎后的环向压力分布更均匀，不会像喉箍那样因为局部压力过大损伤薄壁管线的外保护层。

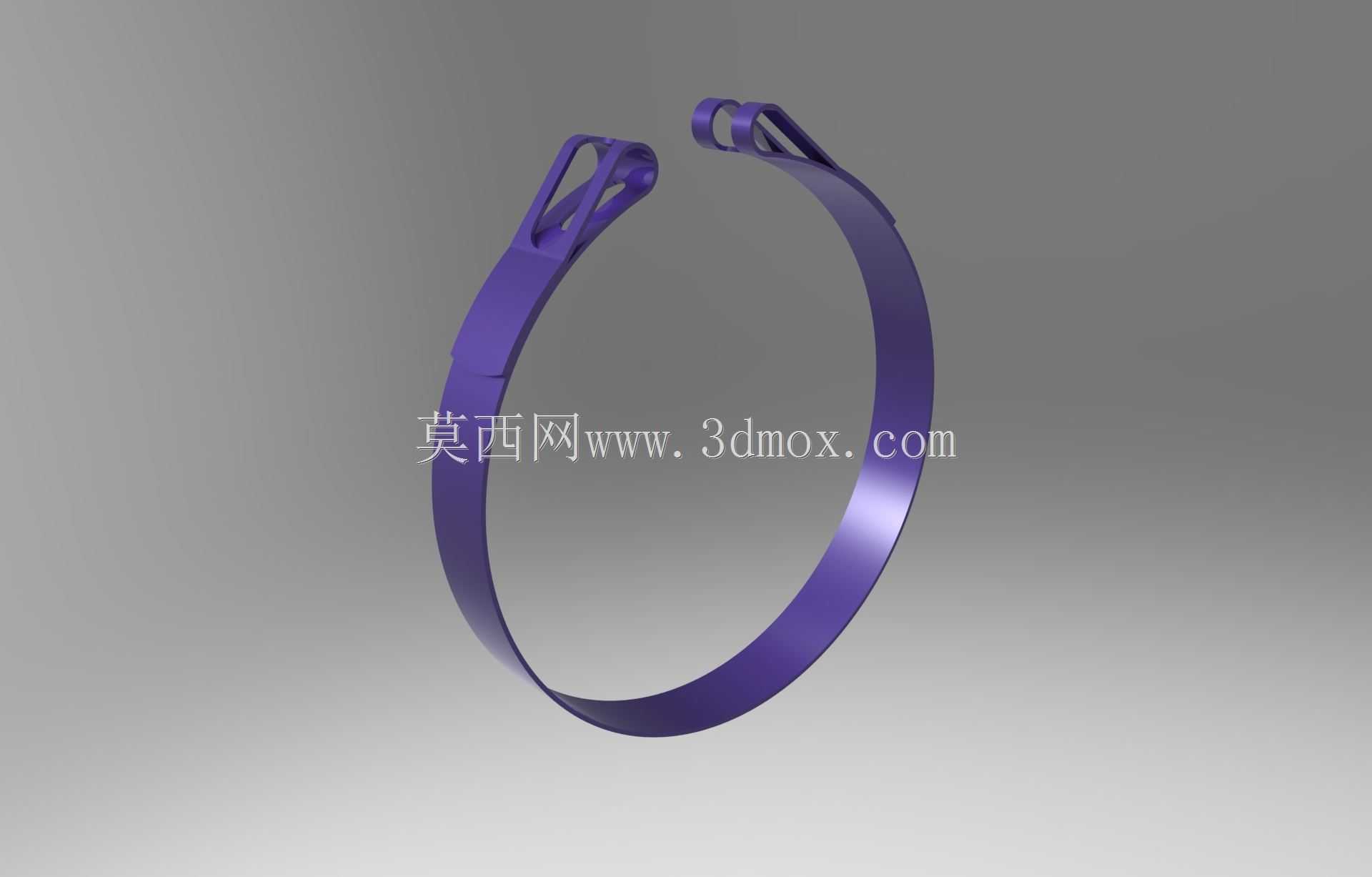

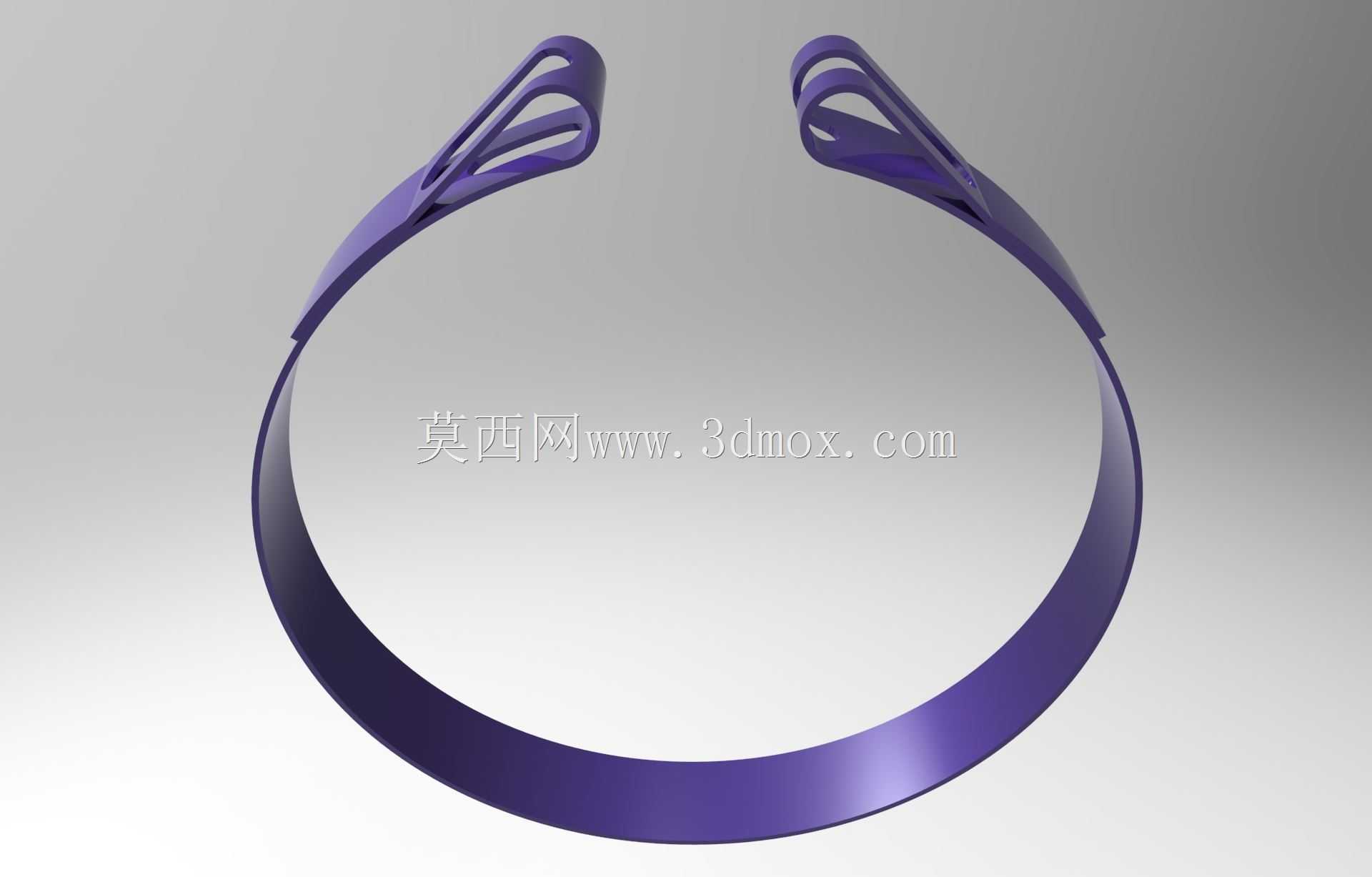

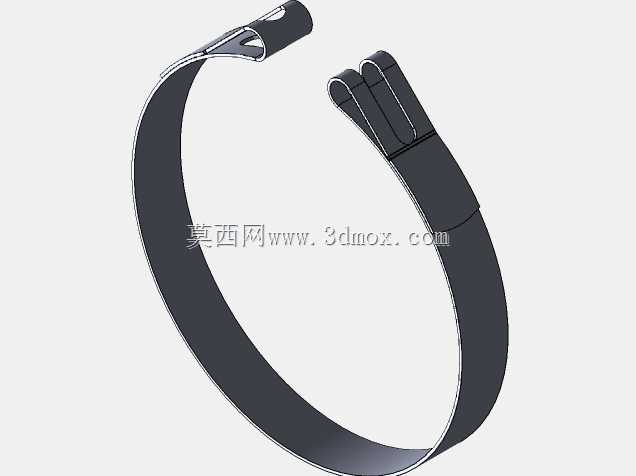

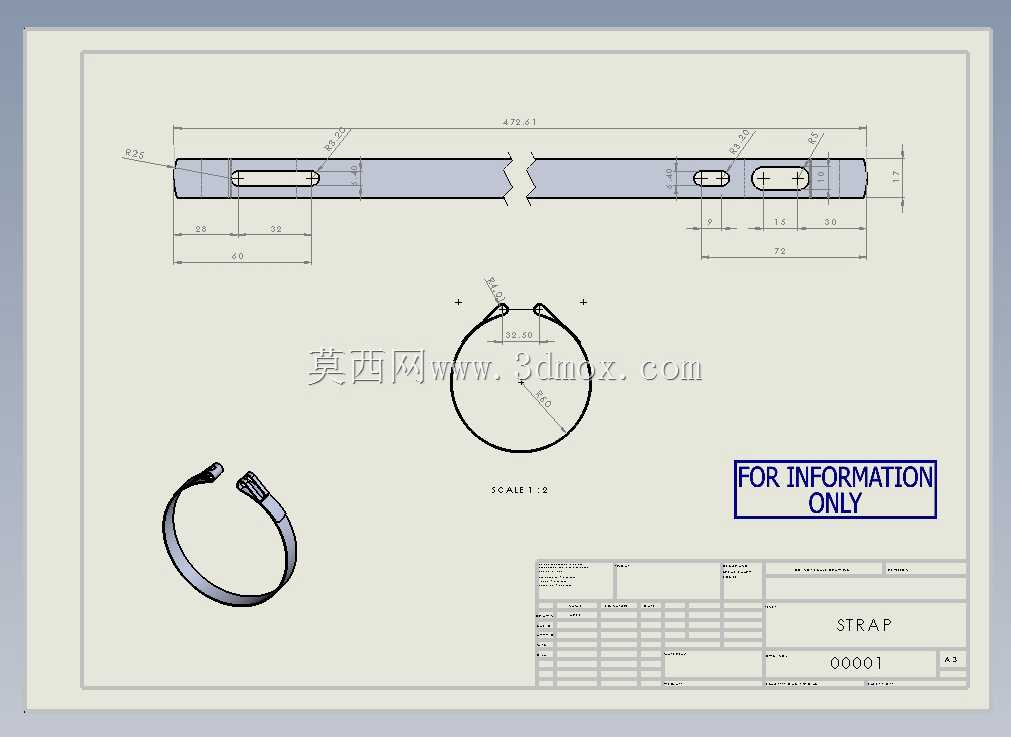

　　在建模过程中，特意对带身的弯折区域做了圆角过渡处理，避免冲压加工时出现应力裂纹，卡扣的铆接位置预留了0.1mm的装配间隙，保证卡扣活动时无卡滞，同时不会因为间隙过大出现锁舌偏斜。工程图中附带的立体示意图清晰展示了绑带锁合后的形态，方便生产端快速理解装配关系，图纸标注的形位公差也完全匹配常规五金冲压件的加工精度要求，无需额外定制特殊工装即可实现批量生产。
