工业机器人末端执行器夹持臂结构设计

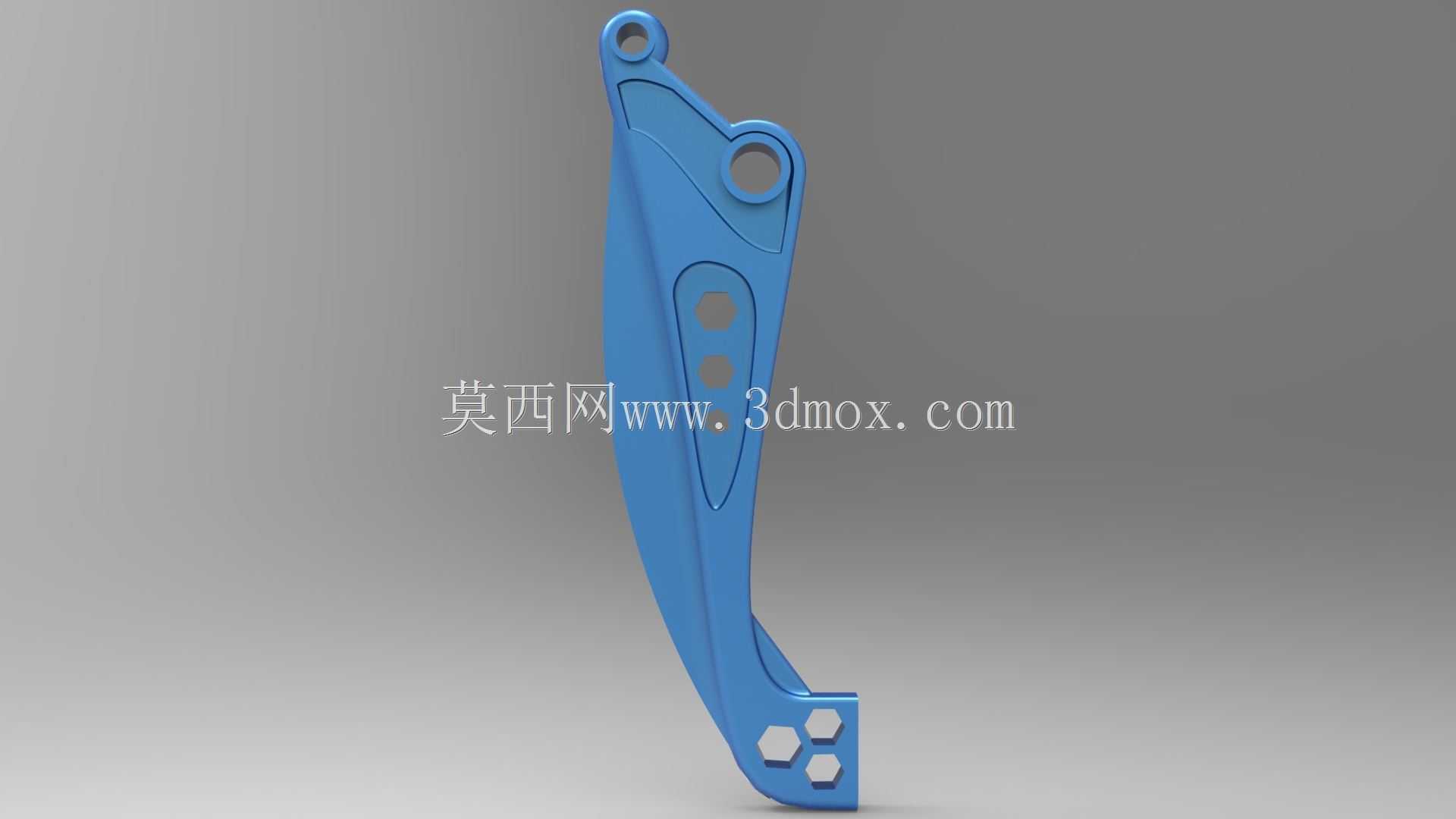

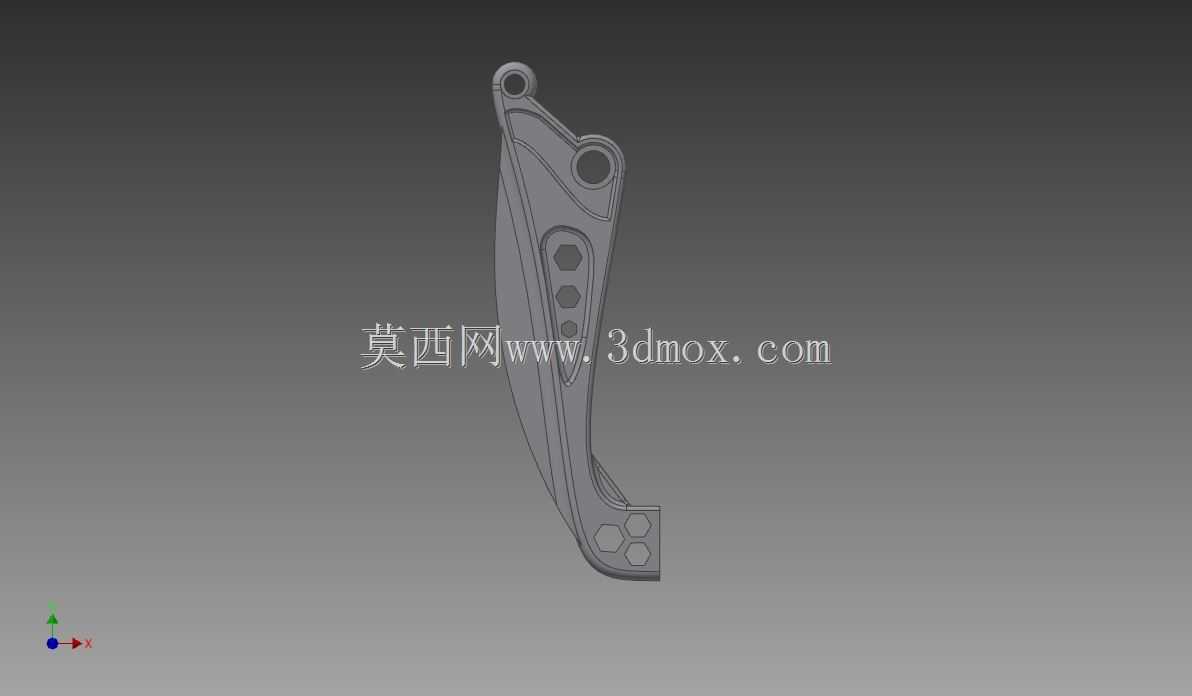

　　在自动化产线的物料抓取、工件转运工序中，末端夹持臂是连接机械臂腕部与夹爪的核心受力构件，其结构合理性直接决定抓取动作的稳定性与重复定位精度。这款夹持臂采用单侧弧形主梁的结构布局，主体沿受力方向做渐变截面设计，靠近腕部安装端的截面厚度更大，用于承载抓取过程中产生的弯矩与扭矩，向夹爪连接端逐步收窄，在保证结构刚度的前提下降低整体自重，减少机械臂腕部的负载冗余。

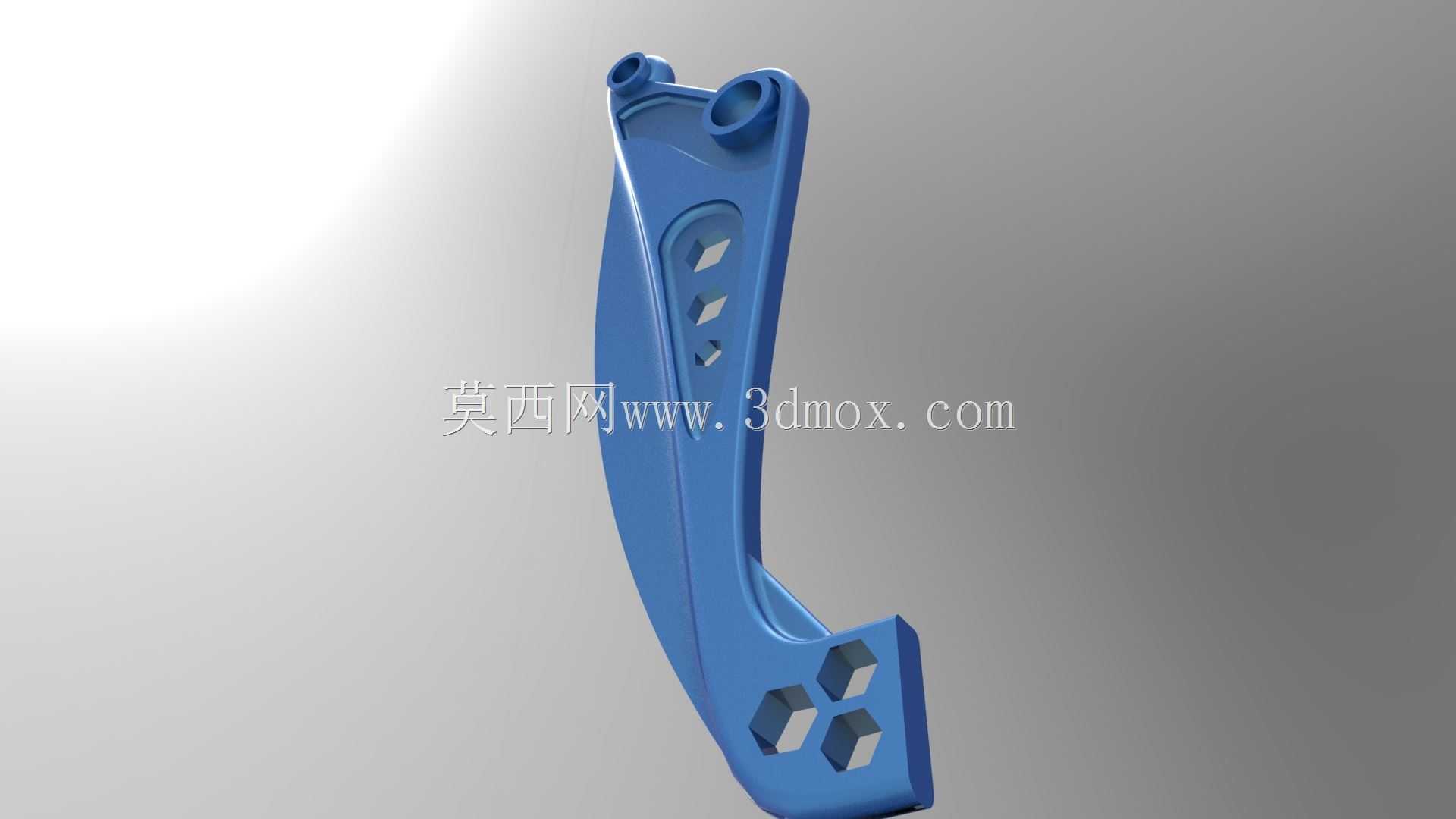

　　从安装边界来看，臂体上端设置两个同轴的通孔安装位，孔位周边做了环形凸台加厚处理，用于匹配腕部法兰的连接销，凸台高度经过精确计算，安装后可与法兰端面完全贴合，避免连接位置出现应力集中；下端的夹爪安装区域设计了三个呈蜂窝状排布的六边形镂空孔，这类镂空结构并非单纯的减重设计，六边形的受力结构可在孔位周边形成均匀的应力传导路径，相比圆形镂空能降低30%左右的孔边应力峰值，同时该区域预留了夹爪组件的安装平面，平面上的定位销孔可保证夹爪安装后无偏斜，重复拆装的定位误差控制在0.02mm以内。

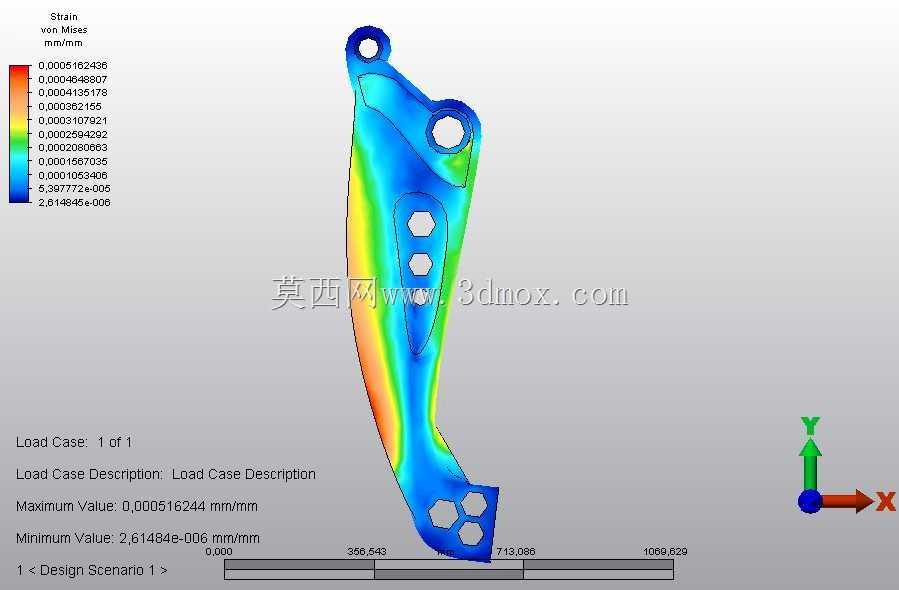

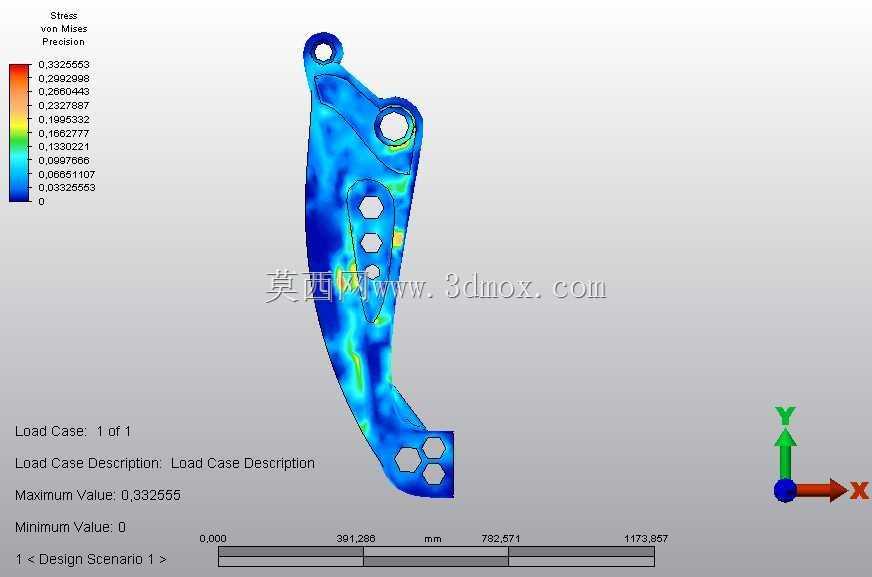

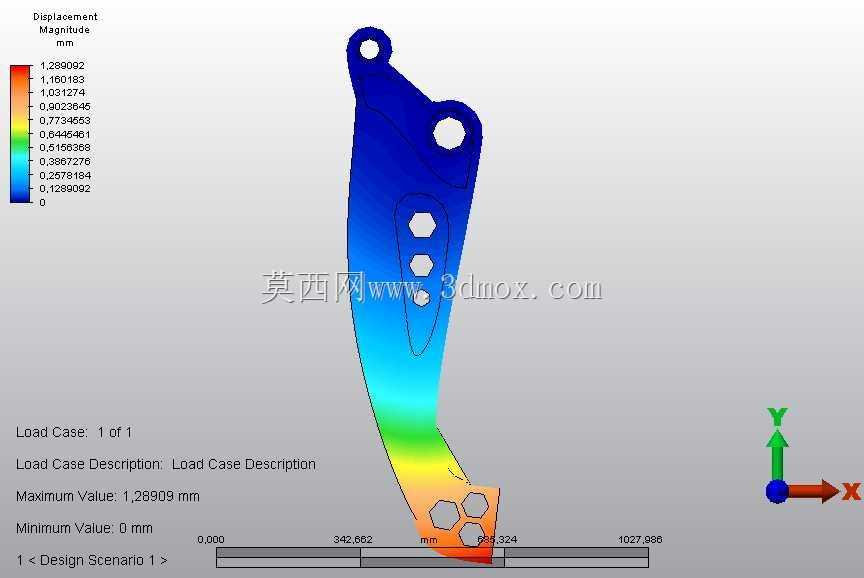

　　臂体中段沿弧形走向开设了三个长条形减重槽，槽边均做了R2的圆角过渡，避免铣削加工后出现锐边应力集中，同时减重槽的位置避开了主受力的传力路径，经过有限元校核，在承受150N的末端抓取负载时，臂体最大变形量不超过0.05mm，完全满足高速抓取工况下的刚度要求。整体外形采用流线型弧形设计，一方面可在狭窄的作业空间内避让周边工装与工件，减少动作过程中的干涉风险，另一方面弧形结构的受力路径更贴合弯矩分布，相比直臂结构能在同等重量下获得更高的抗弯截面系数。

　　在实际应用场景中，这类夹持臂多用于3C电子装配、小型五金件上下料的工业机器人末端，适配平行夹爪、气动吸盘等多种末端执行组件，安装时只需将上端两个安装孔与腕部法兰的定位销对齐，锁紧连接螺栓即可完成装配，无需额外调整安装角度。臂体表面做了硬质阳极氧化处理，可在长期往复运动中抵御车间内的切削液、粉尘侵蚀，延长构件的使用寿命。设计过程中针对安装孔的中心距、臂体的回转半径都做了标准化适配，可直接匹配主流负载5-10kg的六轴工业机器人腕部接口，无需二次修改安装尺寸。

　　从结构设计思路来看，这款夹持臂没有采用传统的等截面直臂方案，而是结合实际作业中的运动轨迹做了弧形轮廓优化，在抓取位于设备内侧的工件时，弧形臂身可绕过设备的挡板或工装边缘，无需机械臂做大角度的姿态调整，缩短单步抓取的动作周期。同时所有的镂空与减重结构都经过拓扑优化计算，去除的材料均为低应力区域的冗余部分，在减重27%的同时，结构的一阶固有频率仍保持在280Hz以上，可有效避免高速运动时产生的结构共振，保证抓取动作的平稳性。下端的夹爪安装面设计为平面结构，可根据不同的工件抓取需求更换不同规格的夹爪或定制夹具，具备较强的通用性，无需针对不同工况重新设计整个臂体，降低产线换型的构件成本。
