带刹车万向轮多层可抽拉设备柜底盘架

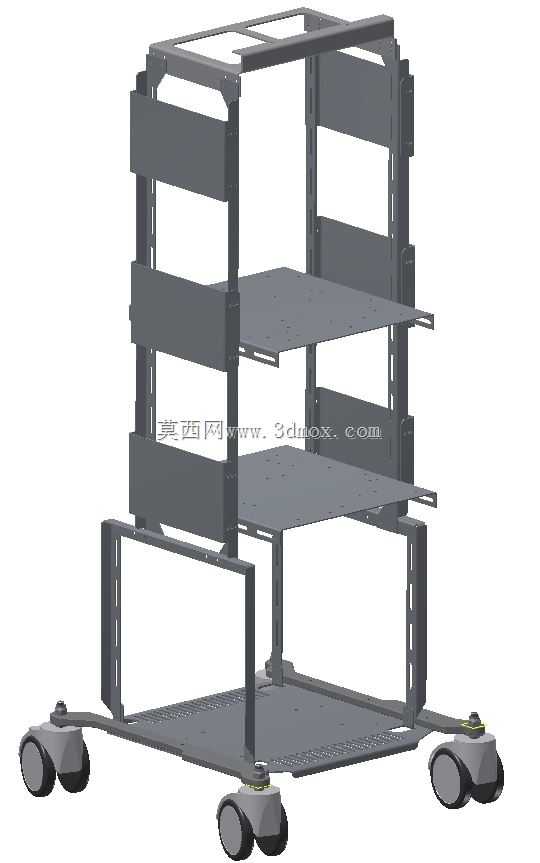

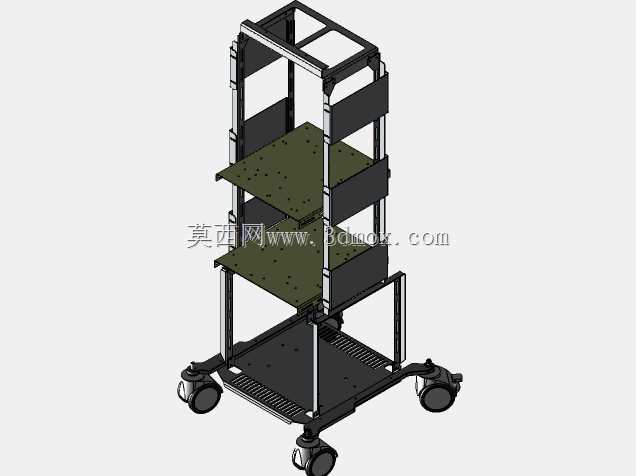

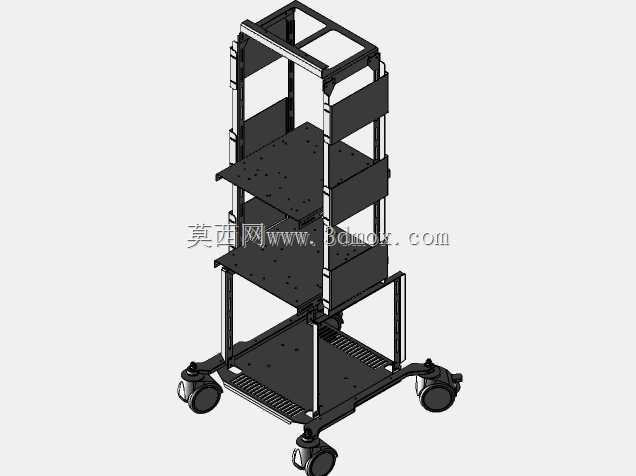

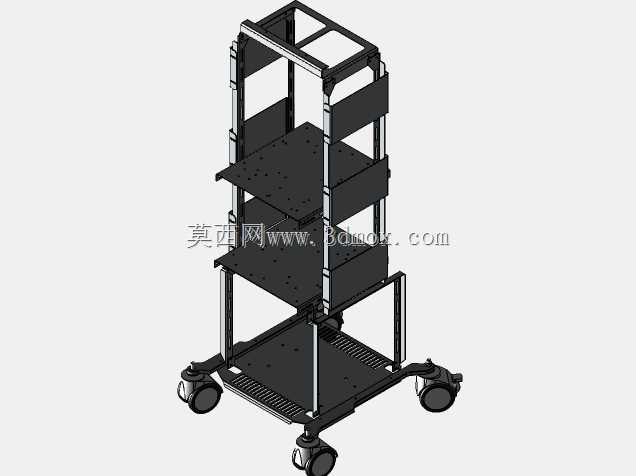

　　这款移动柜架底盘结构，主要面向实验室仪器放置、车间工位工具收纳、小型电子设备运维存放这类需要频繁调整设备位置的场景，解决传统固定置物架无法灵活移位、层板位置固定难以适配不同高度设备的痛点。整体框架采用钣金折弯拼接工艺，底部主承托板做了翻边加强处理，边缘预留的安装孔位可直接与上层柜体侧板锁附，不需要额外增加转接角件，减少装配环节的零件数量。底部四个角位安装的万向脚轮均带独立刹车结构，脚轮支架采用加厚钢板冲压成型，轮面选用静音聚氨酯材质，在环氧地坪、瓷砖地面移动时不会产生明显噪音，刹车压下后可同时锁定轮体转动与支架转向，避免设备放置后出现意外滑移。框架的竖向立柱上均匀排布了多组层板支撑位，每层支撑位都做了定位卡槽设计，

　　抽拉层板放置时不需要额外拧紧紧固件即可完成定位，层板边缘做了向上的翻边防脱结构，放置在层板上的设备即使在柜体移动过程中出现小幅晃动，也不会从层板边缘滑落。层板采用抽拉式设计，拉出时的限位结构可防止层板完全脱出，日常维护放置在层板上的设备后部接线时，不需要将设备整体搬下，只需拉出对应层板即可操作，大幅降低运维操作的劳动强度。设计过程中优先考虑了装配的便捷性，所有框架拼接处均采用自定位卡扣配合螺丝锁附的结构，零件生产时的折弯公差可通过卡扣的间隙进行补偿，不需要在装配时反复调整对齐孔位。底部主承托板的承重能力按照均匀放置120kg载荷做了强度校核，在满载情况下框架整体变形量不超过1.5mm，不会出现层板倾斜、框架扭曲的问题。安装边界方面，

　　框架整体的外接矩形尺寸控制在常规600mm宽度设备柜的适配范围内，底部脚轮安装后整体高度不超过120mm，不会过多占用柜体内部的有效置物空间，竖向立柱的安装孔位与市面上常见的塑料柜体侧板预留孔位完全匹配，不需要对原有柜体做二次打孔修改即可直接替换原有固定底盘。考虑到移动过程中的碰撞防护，框架底部四个角位都做了圆弧过渡处理，没有尖锐外凸的棱角，移动时即使碰到周边设备或者人员，也不会造成磕碰损伤。层板的支撑位置可根据实际放置设备的高度灵活调整，相邻两层的间距调整步距为50mm，可覆盖从小型手持仪器到中型台式设备的放置高度需求，不需要额外定制不同高度的层板支架。框架表面处理采用静电喷塑工艺，涂层厚度控制在60-80μm，具备基础的耐刮擦、

　　防油污能力，在车间多尘、有少量油污的环境下长期使用也不会出现涂层脱落、基材锈蚀的问题。抽拉层板的滑动配合面采用钣金直接折弯成型的导轨结构，没有额外加装 separate 的滑轨零件，避免了滑轨进尘后卡滞的问题，日常清洁时只需要直接擦除层板表面的灰尘油污即可，不需要对滑动结构做特殊维护。脚轮的安装座与框架底部承托板采用嵌入式铆接固定，相比螺丝直接锁附的结构，长期移动震动下不会出现连接螺丝松动、脚轮脱落的问题，每个脚轮的单轮额定承重为40kg，四个脚轮的总承重冗余量达到33%，完全满足常规设备放置的载荷需求。
