电梯用鲁埃达UPN-8滚轮结构设计

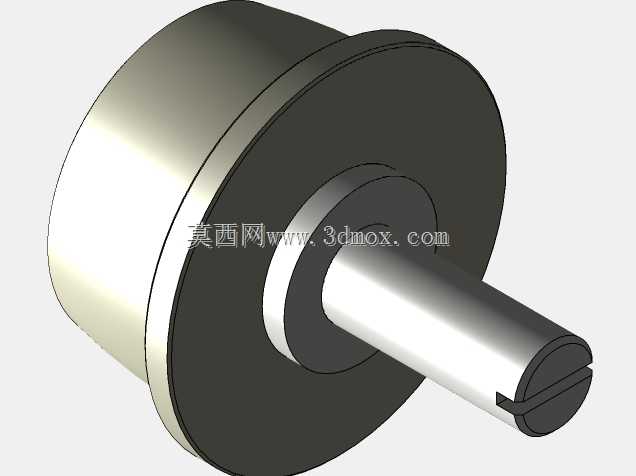

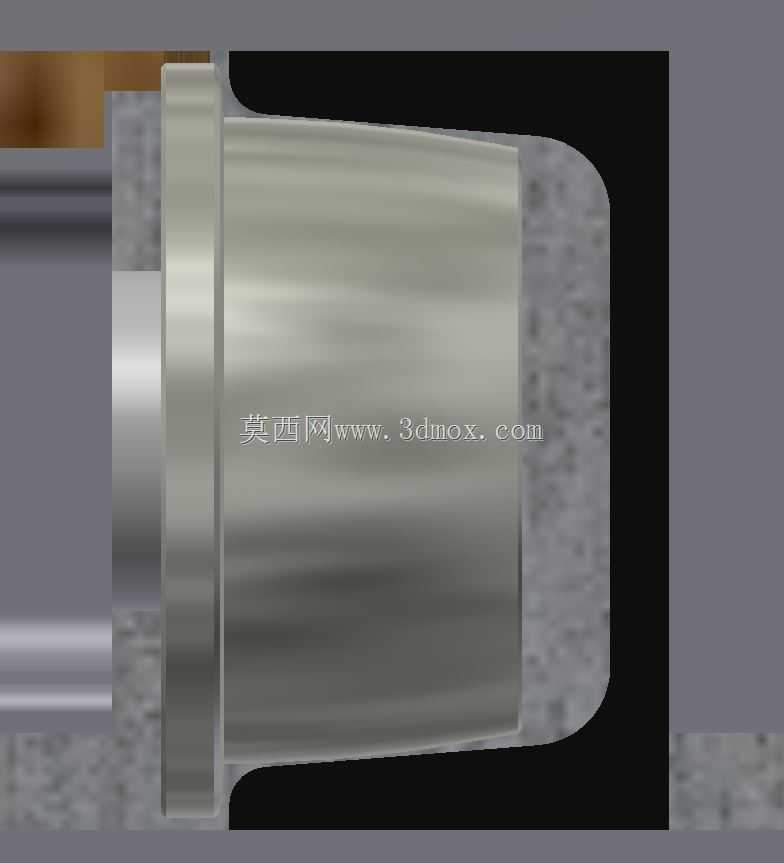

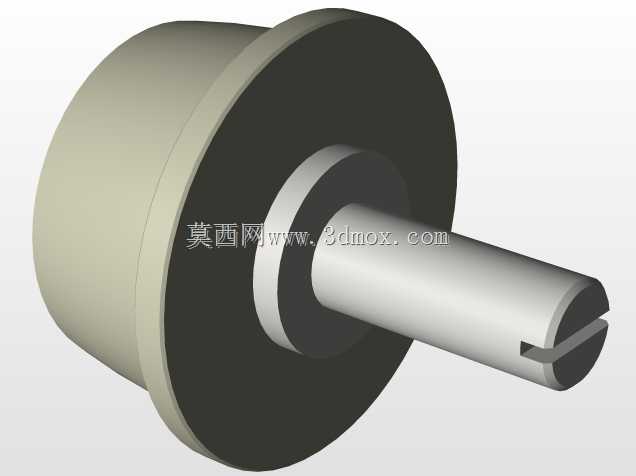

　　在垂直升降类电梯的导向系统中，侧边限位滚轮是承担轿厢运行导向、侧向载荷缓冲的核心零件，这款带螺杆安装轴的一体式滚轮，主要适配中低速乘客电梯、酒店专用观光梯的轿厢侧导向工位，替代传统滑动导靴的摩擦接触形式，将滑动摩擦转化为滚动摩擦，大幅降低轿厢运行过程中的摩擦阻力与振动噪音，尤其适配对运行平稳性要求较高的酒店类商用电梯场景，避免运行异响影响住客体验。从结构设计逻辑来看，这款滚轮采用轮体与安装螺杆一体化的加工思路，轮体主体为台阶式圆柱结构，大直径端面作为滚轮的主承载工作面，与电梯导轨的侧面直接接触，轮体内部集成了滚动轴承腔体，中心的小直径凸台作为轴承内圈的定位止口，保证轴承装配后与轮体的同轴度，避免滚轮转动时出现径向跳动。

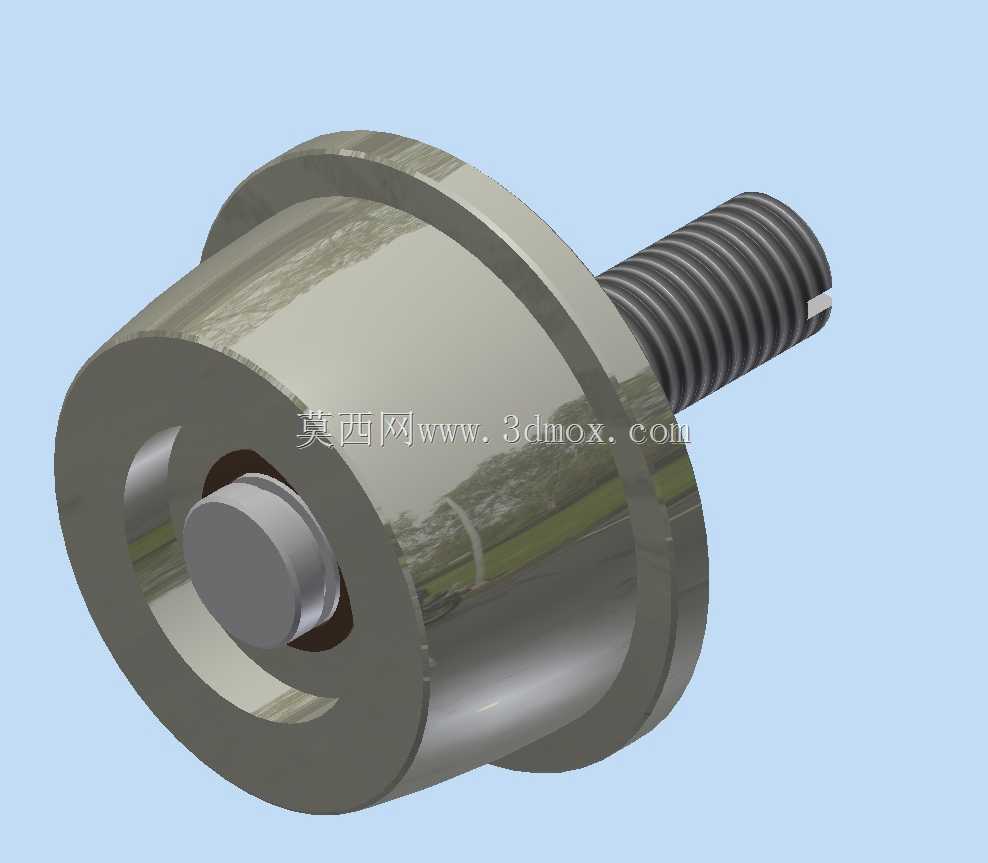

　　伸出的螺杆段为标准细牙螺纹结构，螺纹末端加工有一字槽，既可以通过螺母将滚轮锁紧在导靴支架的安装位上，也能通过一字槽调整滚轮的伸出量，适配不同导轨与支架之间的安装间隙，无需额外加工调整垫片即可完成装配间隙的微调。从安装边界来看，轮体的最大外径决定了滚轮与导轨的接触线长度，设计时轮体宽度略大于导轨侧面的导向面宽度，保证轿厢在正常晃动范围内滚轮始终能与导轨保持全接触，不会出现边缘啃轨的问题；螺杆段的长度需要匹配导靴支架的安装板厚度，预留足够的螺纹啮合长度保证锁紧强度，同时螺杆根部与轮体衔接处做了圆角过渡处理，避免应力集中导致螺杆在承受侧向冲击时出现断裂。轮体的外圆面做了精磨处理，表面粗糙度控制在合理区间，既保证与导轨接触时的滚动顺畅度，

　　也能避免粗糙表面划伤导轨的镀锌层，延长导轨的使用寿命。内部轴承选用深沟球轴承，能够同时承受径向载荷与少量的轴向载荷，适配电梯运行时轿厢产生的侧向偏载，轴承与轮体、中心轴的配合采用基孔制过渡配合，既保证装配时不会出现松旷，也方便后期维护时的轴承更换。在实际选型应用中，这类滚轮通常成组安装在轿厢的上下导靴位置，每侧导靴配置两个上下排布的滚轮，形成对导轨的双侧夹持导向结构，滚轮的预紧力可以通过后端的锁紧螺母调整，预紧力过大会增加运行阻力、加快滚轮磨损，预紧力过小则会导致轿厢运行时出现晃动，因此安装时需要根据轿厢的额定载重调整合适的预紧量，保证滚轮既能贴紧导轨，又能灵活转动。不同于分体式的滚轮组件，

　　这款一体化结构的滚轮减少了装配时的零件数量，降低了安装复杂度，同时轮体采用金属材质加工，相比尼龙材质的滚轮拥有更高的承载能力与耐温性能，不会因为长期运行发热出现变形软化的问题，适配更高频次的电梯运行工况。在建模过程中，需要重点保证轮体台阶面的同轴度、螺杆轴线与轮体端面的垂直度，这些形位公差直接影响滚轮装配后的转动精度，如果同轴度超差，滚轮转动时会出现周期性的径向跳动，导致轿厢运行时产生规律的振动；如果螺杆与轮体端面垂直度超差，装配后滚轮会出现偏斜，导致轮体与导轨接触不均匀，出现局部过度磨损的问题。轮体内部的轴承腔体尺寸需要严格匹配所选轴承的外径尺寸，腔体深度要保证轴承装配后端面与轮体端面齐平，避免轴承突出导致轮体无法与导轨正常接触。螺纹段的加工需要符合标准螺纹的公差要求，保证与锁紧螺母的配合顺畅，末端的一字槽深度要足够，方便使用螺丝刀固定滚轮本体，避免拧紧螺母时滚轮跟着转动。这类滚轮除了应用在电梯导向系统中，也可以适配其他直线运动设备的侧向导向工位，比如自动化立体仓库的堆垛机导向、升降平台的侧边限位等场景，只要安装尺寸与载荷参数匹配，都可以通过调整螺杆长度、轮体直径来适配不同的设备需求。在实际维护过程中，这类滚轮属于易损件，需要定期检查轮体表面的磨损情况、轴承的转动顺畅度，当轮体表面出现明显的磨损凹坑、轴承转动出现卡滞或异响时，需要及时更换，避免因为滚轮失效导致轿厢运行出现卡滞、偏磨等问题，影响电梯的运行安全。
