对称式双铰接通用电气安装固定支架

　　在工业电气布线、机载电气模块装配、户外电气设备挂载这类场景里，固定支架的受力合理性与安装适配性，往往直接决定整套电气系统的长期运行稳定性，这款对称式双铰接支架，正是针对多场景通用电气安装需求开发的结构件。从实际使用场景来看，这类支架常被用于电气管线的跨距支撑、小型电气控制盒的壁挂/机架固定、移动设备上电气模块的铰接式挂载，比如工程车辆驾驶室内的电气接线排固定、生产线旁传感器模组的角度可调安装、户外通信机柜内的线缆转接座支撑，都能看到这类结构的应用，它既可以作为刚性支撑件承担静态载荷，也能通过上端的双铰接耳结构，配合销轴实现安装角度的小范围调整，抵消设备运行过程中产生的振动位移，避免硬连接状态下的应力集中导致支架断裂或者电气部件接线松脱。

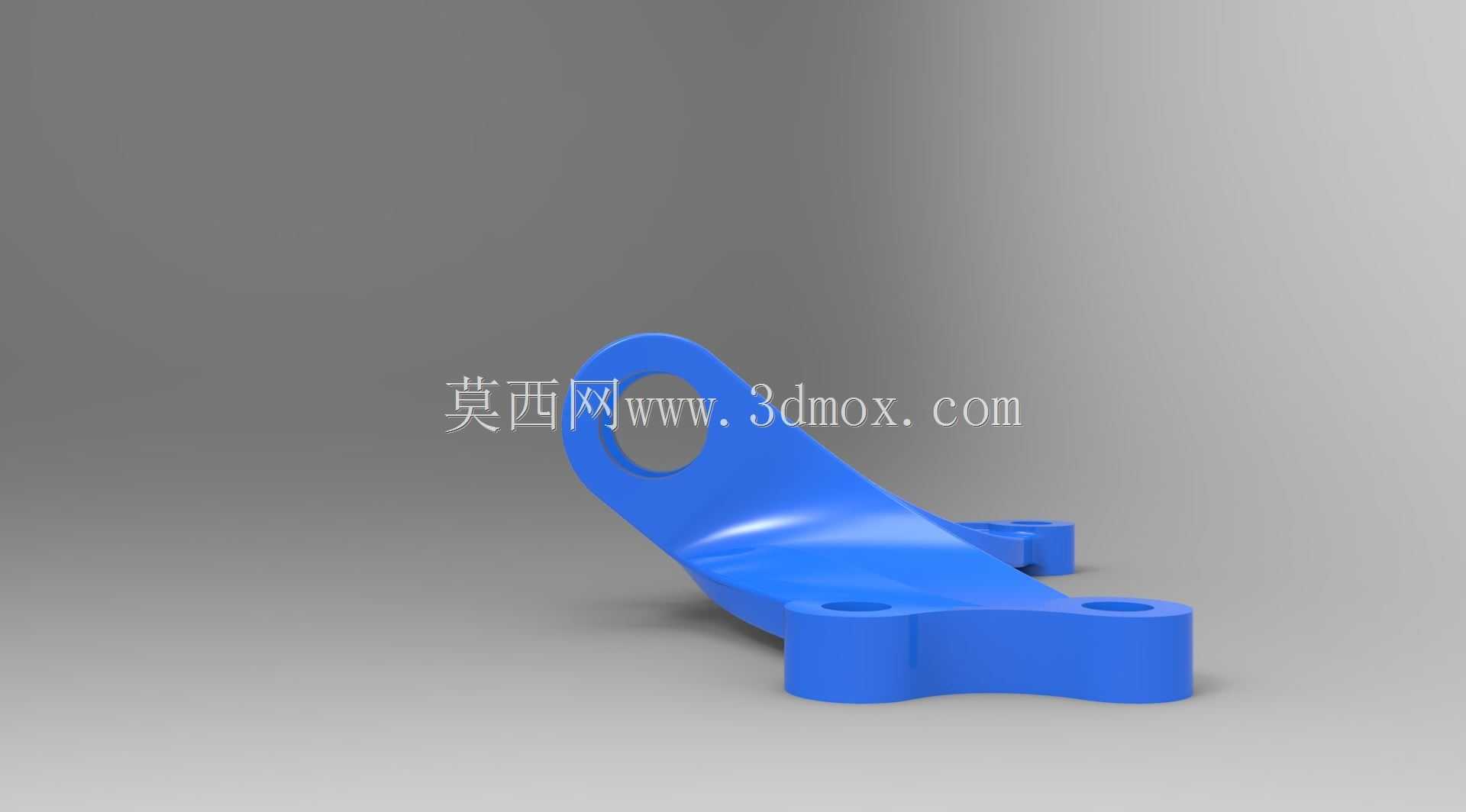

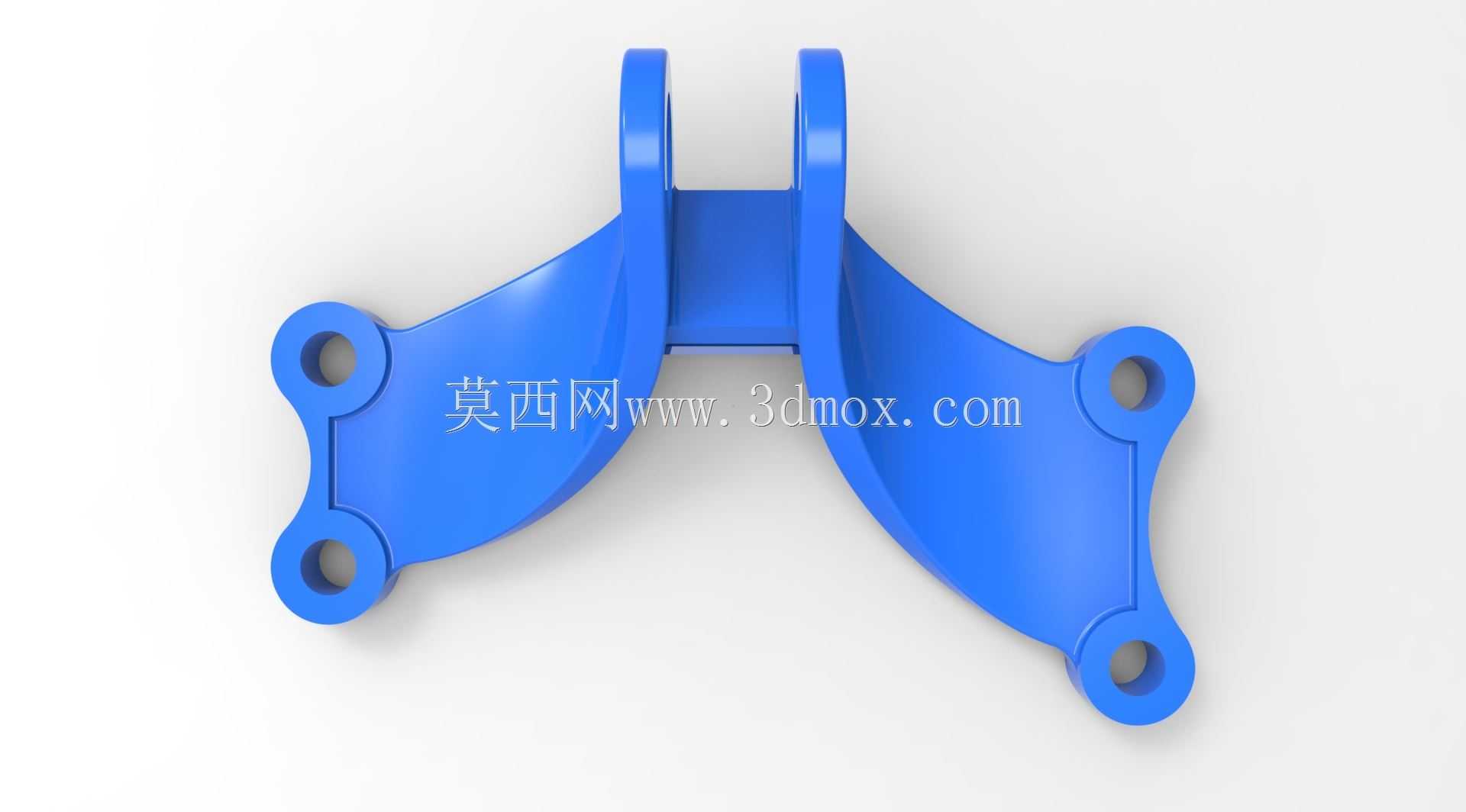

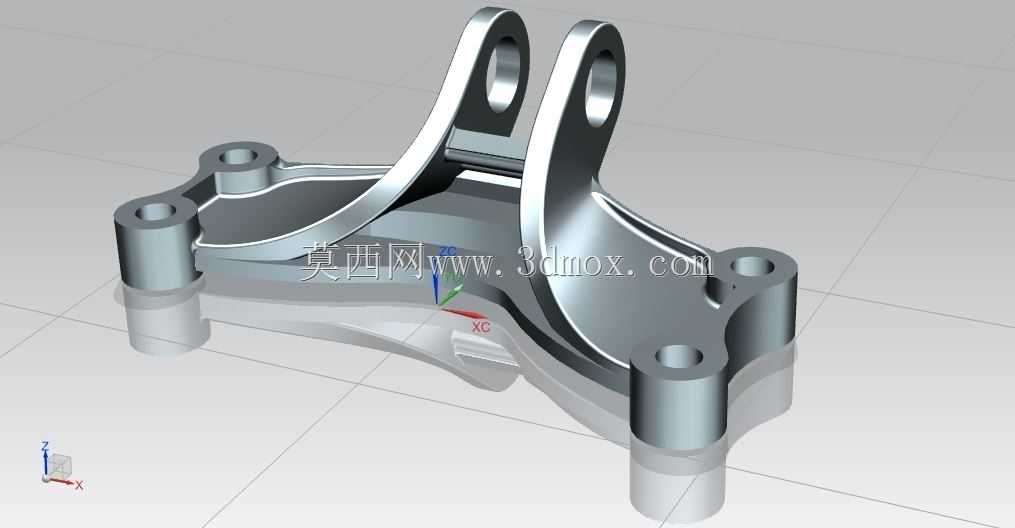

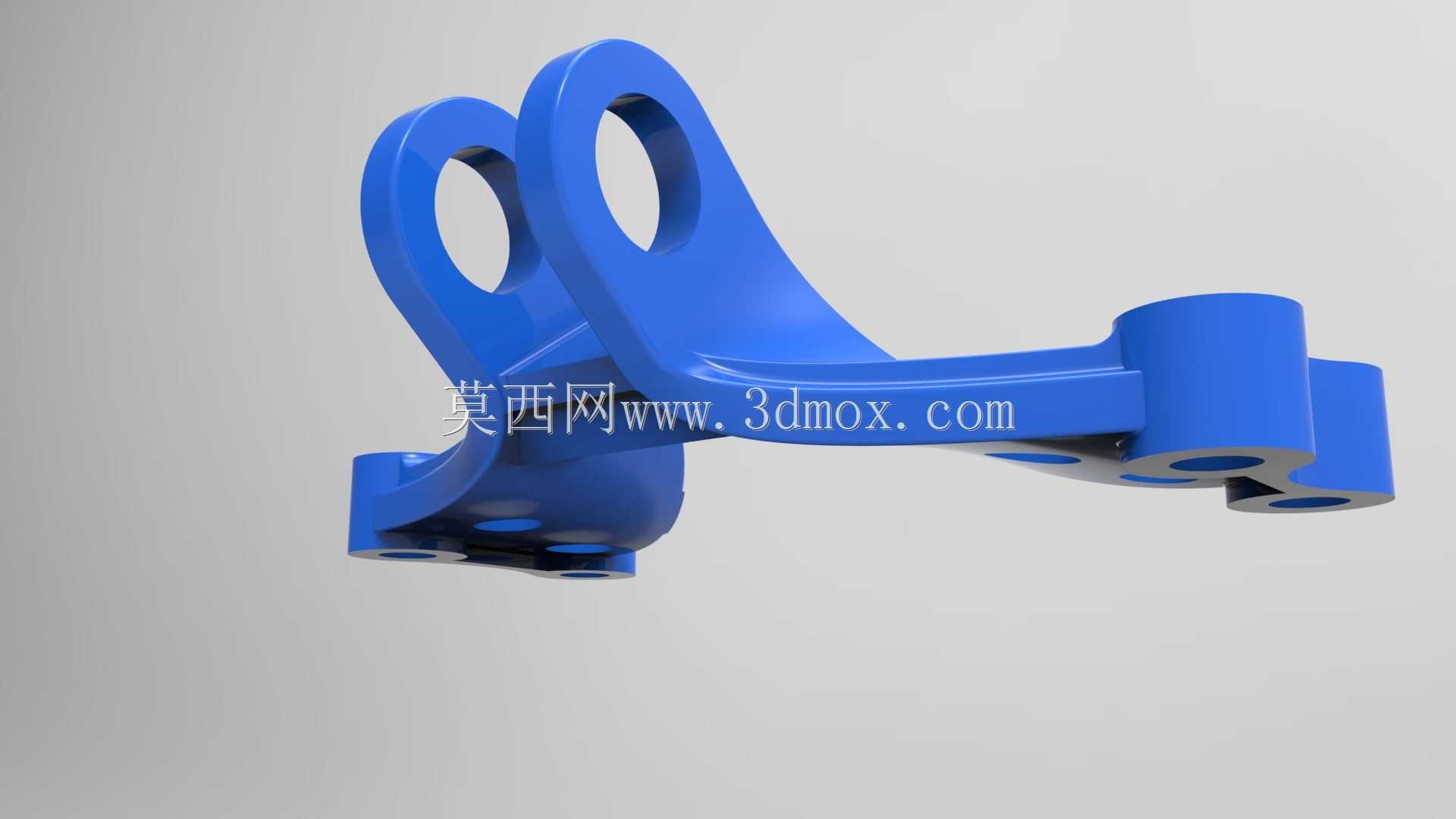

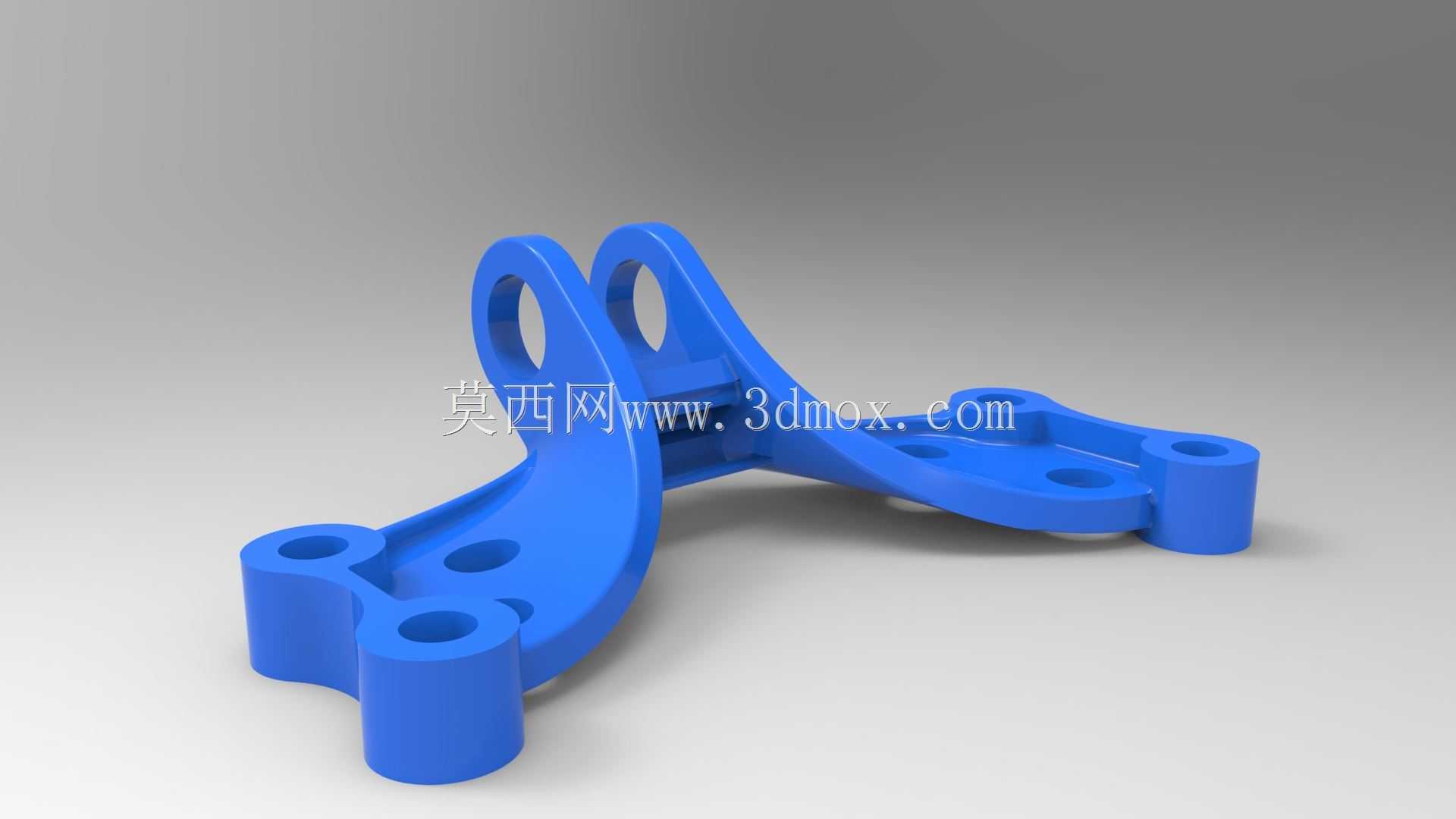

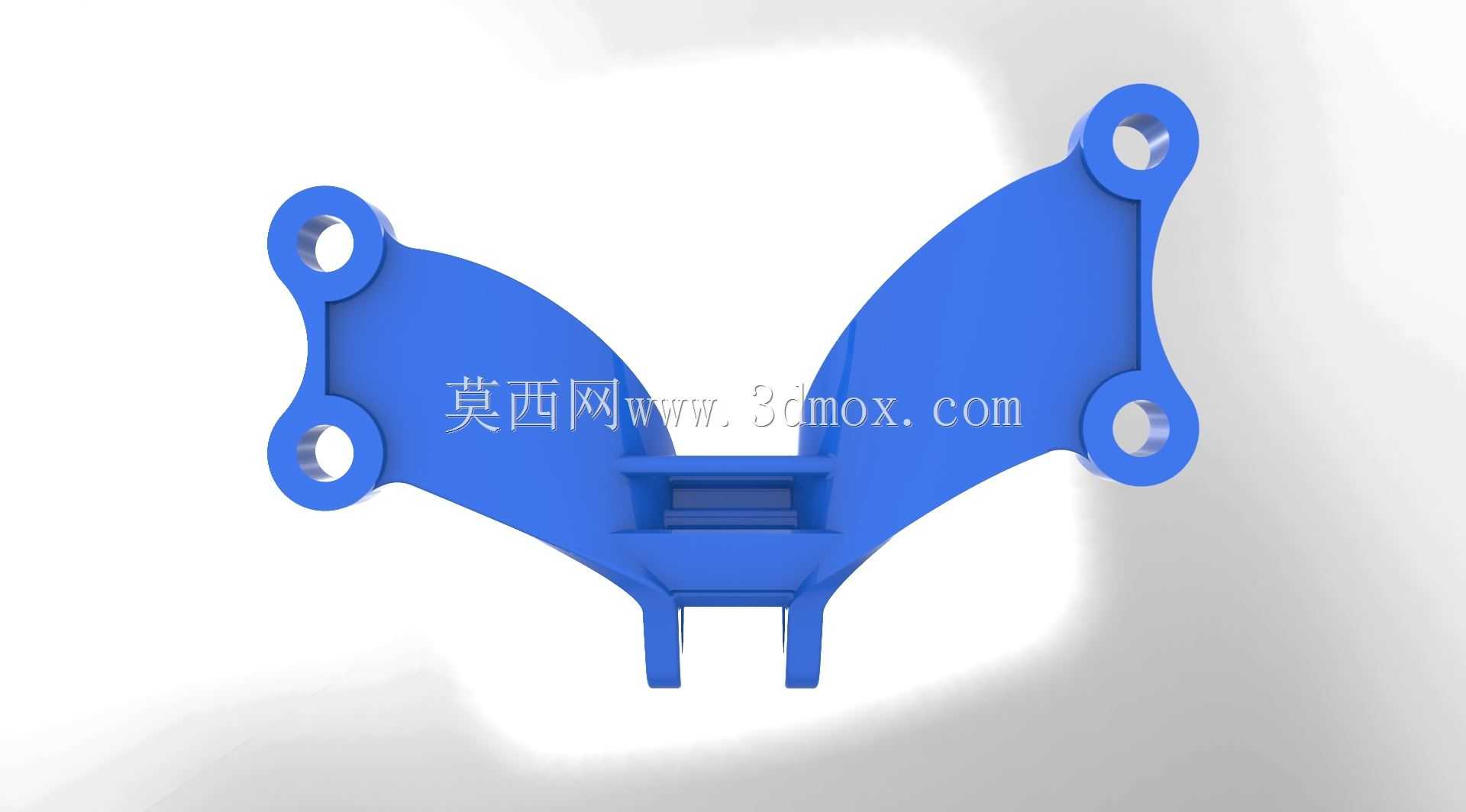

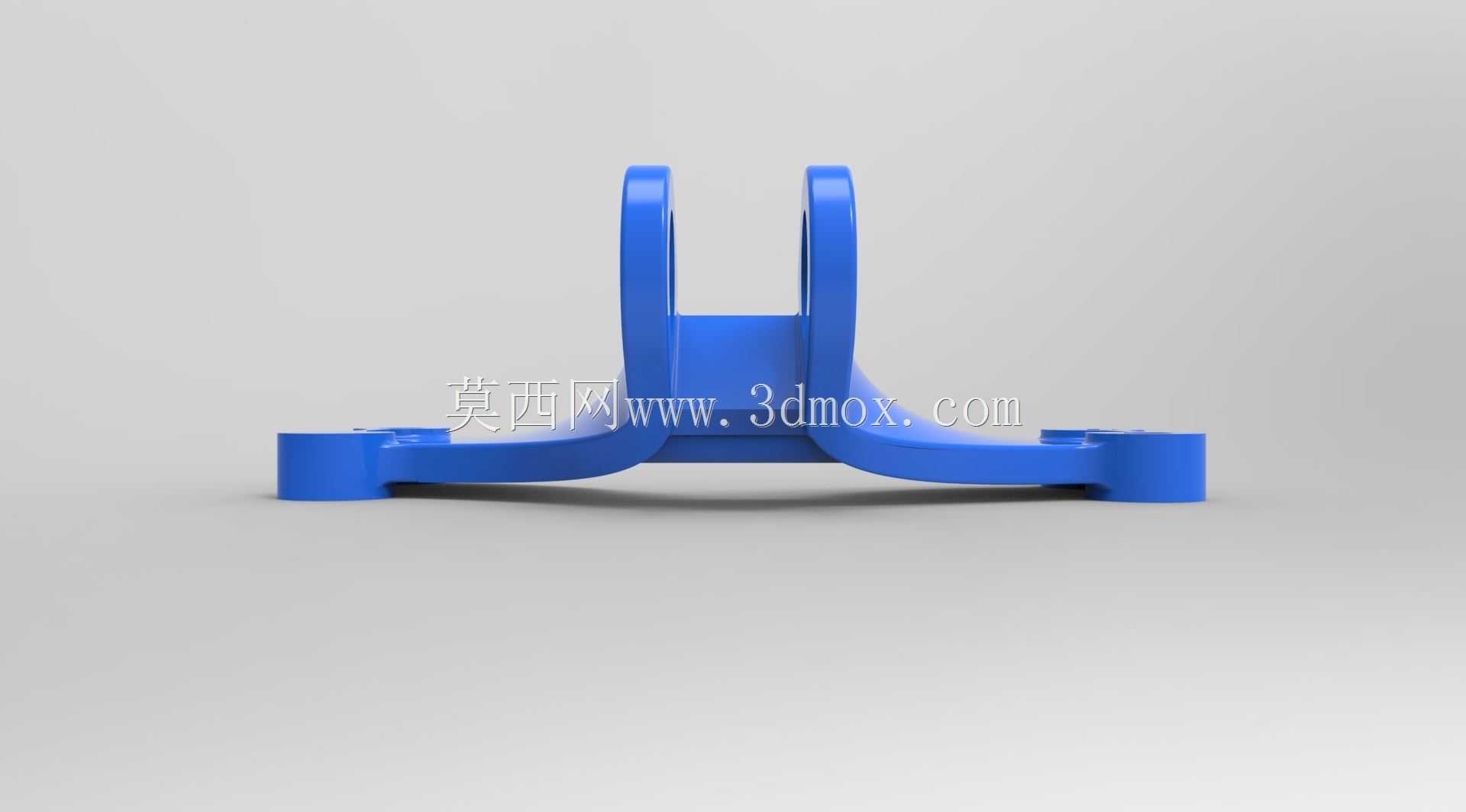

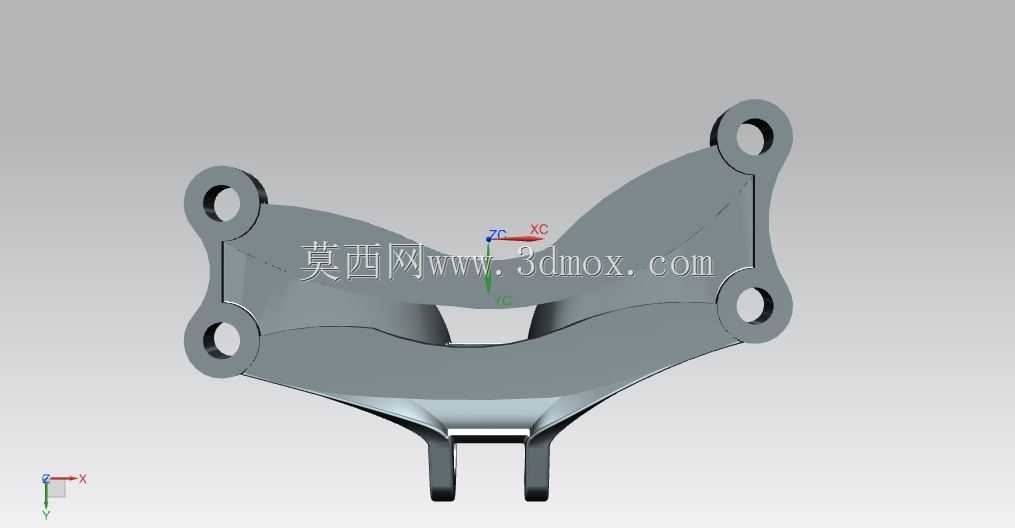

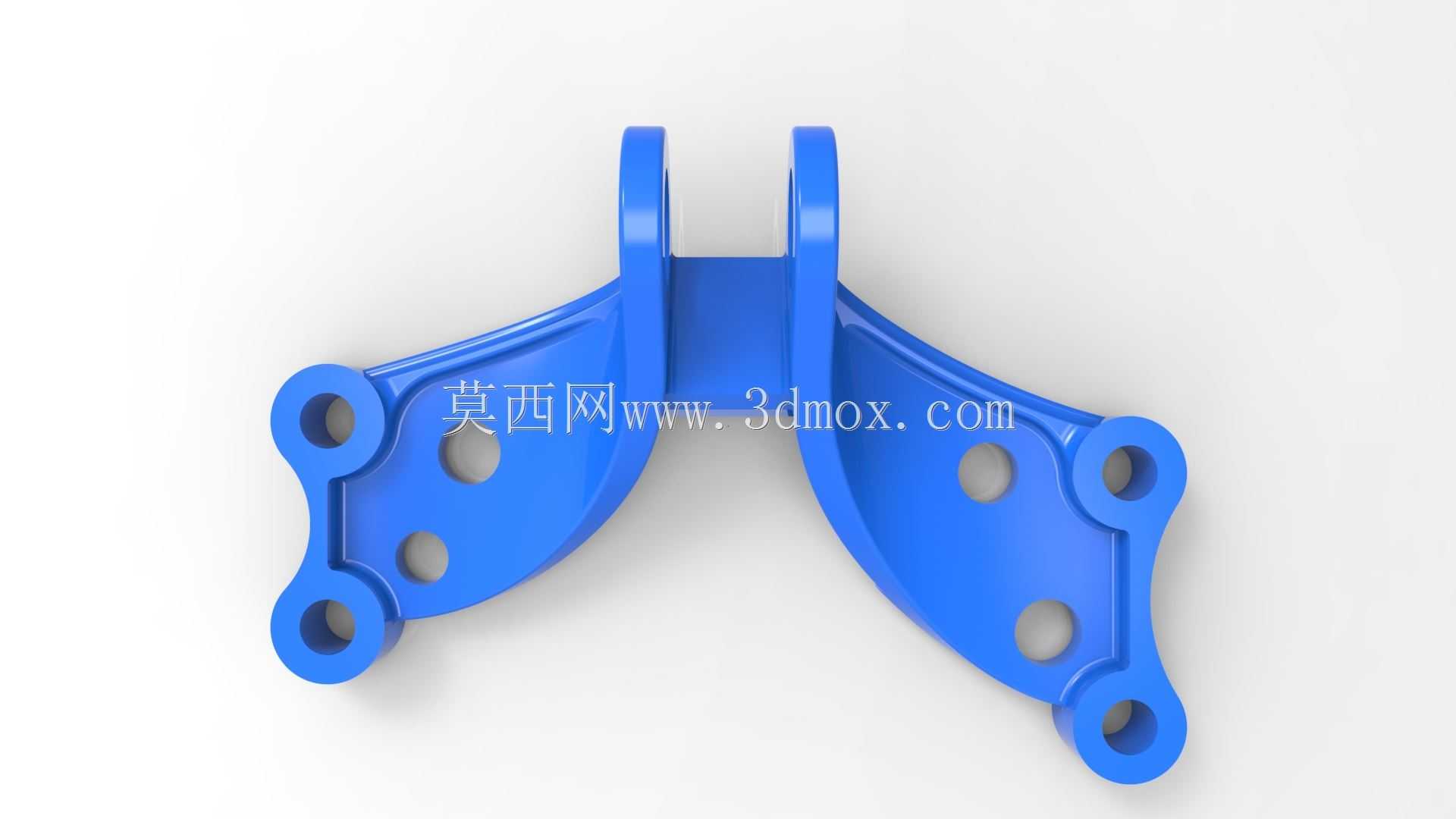

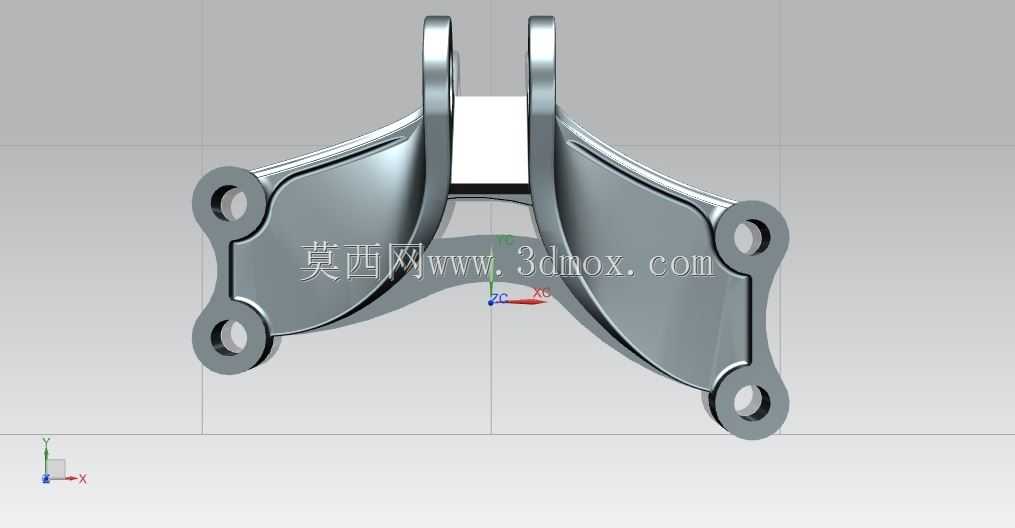

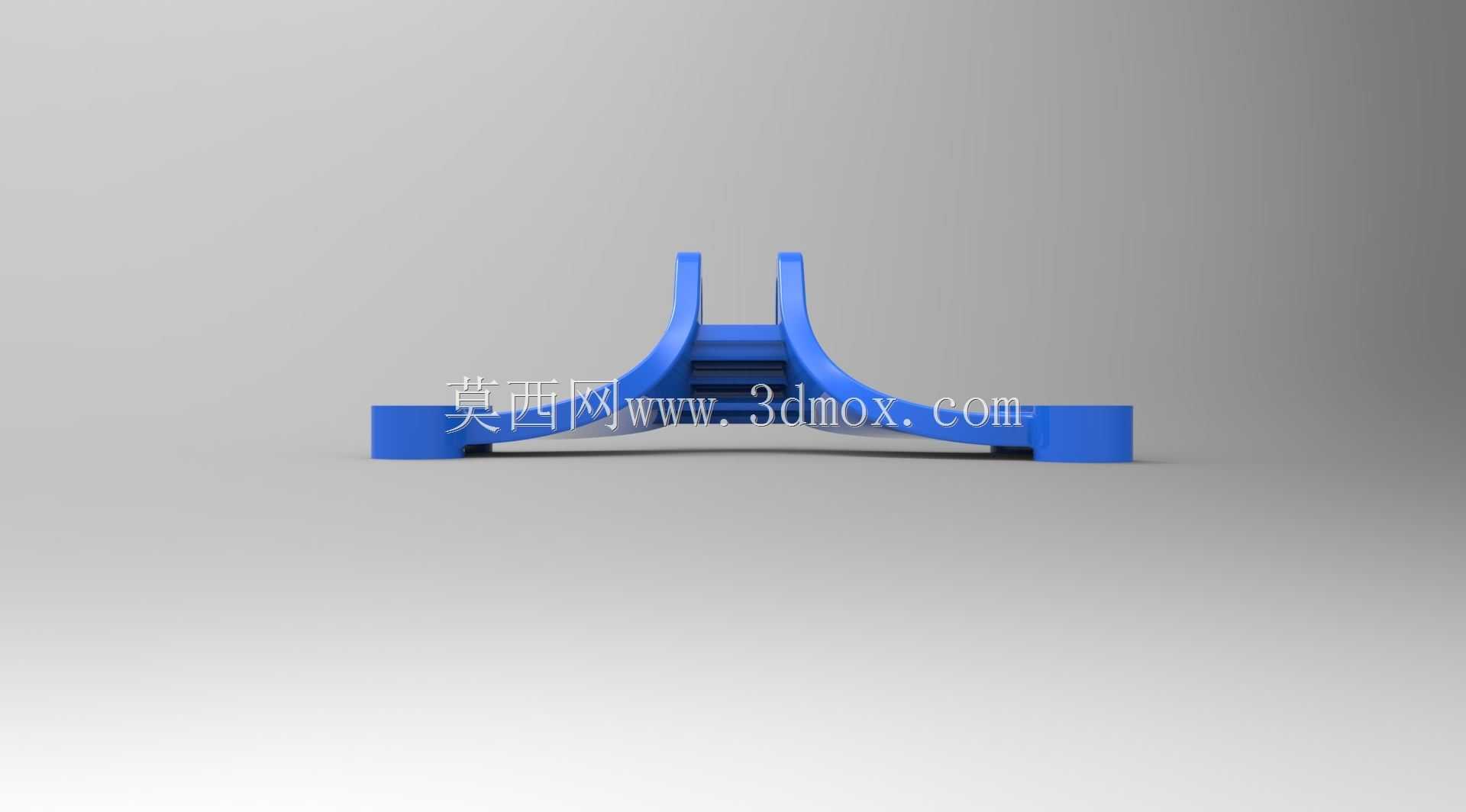

　　从结构设计思路来看，这款支架采用了完全对称的双翼式布局，左右两侧的安装翼板各设置两个同轴安装孔，四个安装孔形成稳定的矩形固定面，安装时可以通过螺栓穿过孔位将支架牢牢固定在安装基面，不管是平面钢板、型材机架还是混凝土预制安装面，只要孔位匹配就能实现可靠固定，四个孔位的间距经过优化，既保证了固定后的抗扭转能力，又不会因为孔距过大导致安装时对基面的平整度要求过高，哪怕基面存在微小的平面度误差，也能通过螺栓的预紧力实现贴合固定。中间的连接过渡段采用了弧形曲面过渡，没有尖锐的直角转折，一方面是为了降低冲压或者铸造过程中的应力集中风险，提升零件的整体结构强度，另一方面弧形的过渡面也能减少电气布线时线缆与支架边缘的摩擦，避免线缆绝缘层被割破造成短路隐患。上端的两个平行铰接耳板同轴设置销孔，耳板的厚度经过受力校核，能够承担挂载部件的动态载荷，铰接耳与下方翼板的连接位置做了加厚处理，这是整个支架受力最集中的区域，加厚设计可以避免长期受载后出现耳板变形、销孔错位的问题。

　　从安装边界来看，这款支架的整体宽度适配常规的电气安装模数，四个安装孔的孔径适配行业通用的M6-M8规格固定螺栓，不需要额外定制特殊规格的紧固件，现场安装时可以直接使用标准件完成装配，降低现场施工的配件准备难度。上端铰接耳的销孔直径匹配标准销轴尺寸，铰接配合间隙控制在合理范围，既保证铰接转动的顺畅度，又不会因为间隙过大导致挂载部件出现晃动。支架的整体厚度在保证结构强度的前提下做了优化，不会占用过多的安装空间，哪怕是在电气柜内部这种空间紧凑的场景里，也不会和周边的电气元件、线缆产生干涉。在材料选择上，这类支架通常会采用冷轧钢板冲压成型后做镀锌或者喷塑处理，也可以根据使用场景选用铝合金压铸或者不锈钢材质，适配不同的防腐、强度需求，比如在户外高腐蚀环境下使用就选304不锈钢材质，在普通室内设备上使用就用冷轧钢板镀锌即可，在保证性能的前提下控制制造成本。

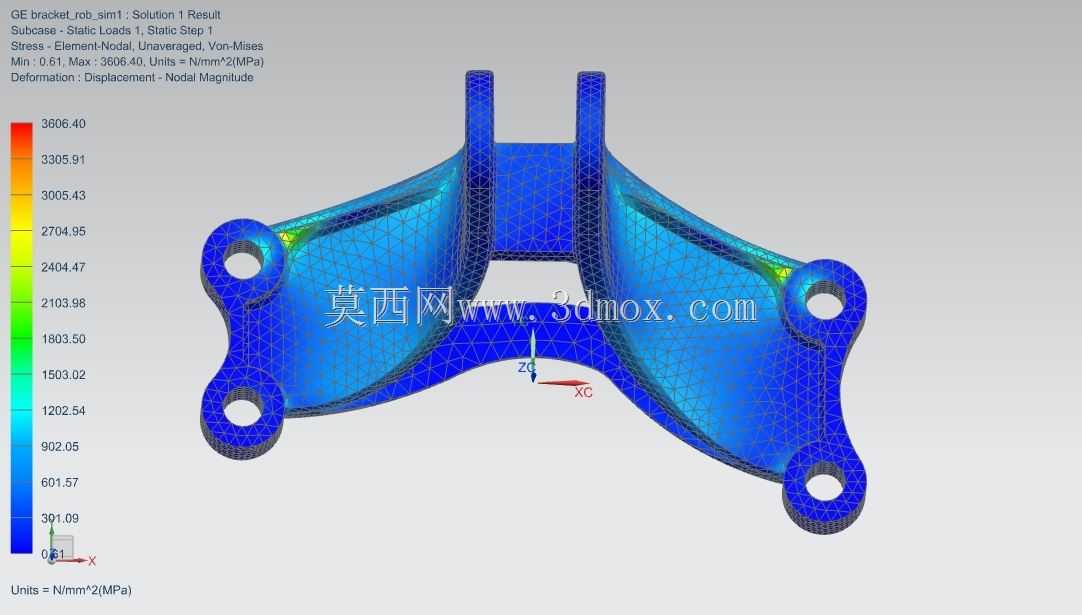

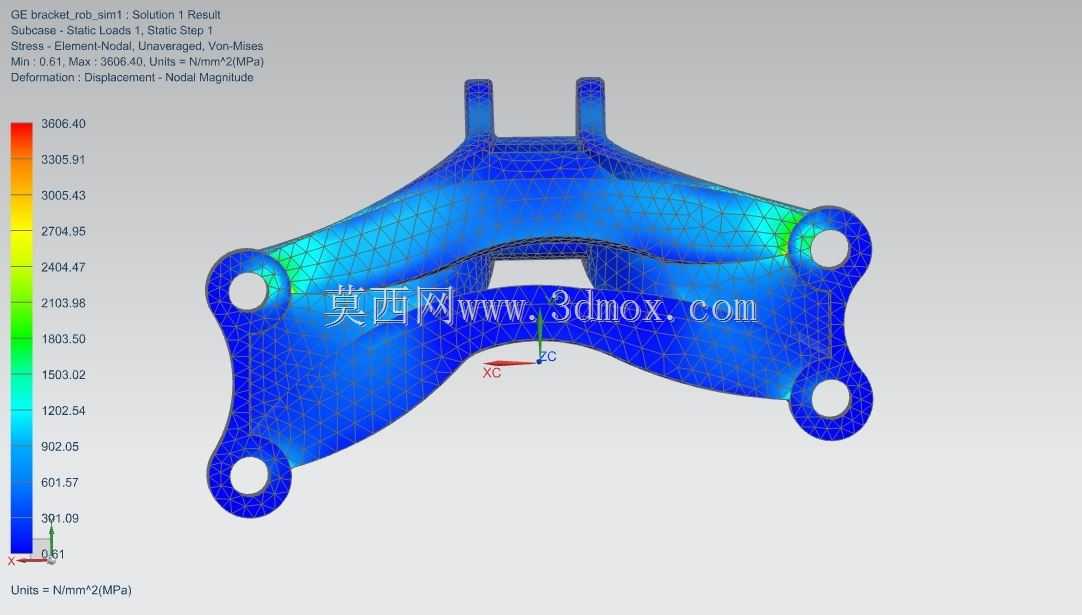

　　实际使用过程中，这款支架的对称结构也带来了安装便利性，不需要区分左右方向，现场装配时不用特意核对安装朝向，能有效降低装配出错的概率，提升装配效率。翼板上的安装孔采用了通孔设计，安装时可以从正面直接穿入螺栓紧固，不需要在背面预留操作空间，对于盲装场景非常友好。铰接耳的端面做了倒角处理，穿入销轴时不会卡滞，也能减少销轴与耳板端面的摩擦磨损。整个支架的外形没有多余的突出结构，安装后不会形成尖锐的凸起，避免现场运维人员操作时被刮伤，也不会勾挂线缆造成不必要的拉扯。从受力角度分析，当挂载的电气部件产生垂直方向的载荷时，力会通过铰接耳传递到中间过渡段，再分散到两侧的四个安装孔位，每个孔位承担的载荷均匀，不会出现单个螺栓受力过大被剪断的情况；当设备运行产生振动时，铰接结构可以吸收一部分振动能量，减少振动传递到固定基面的强度，同时也能避免支架本身因为长期受交变载荷产生疲劳断裂。
