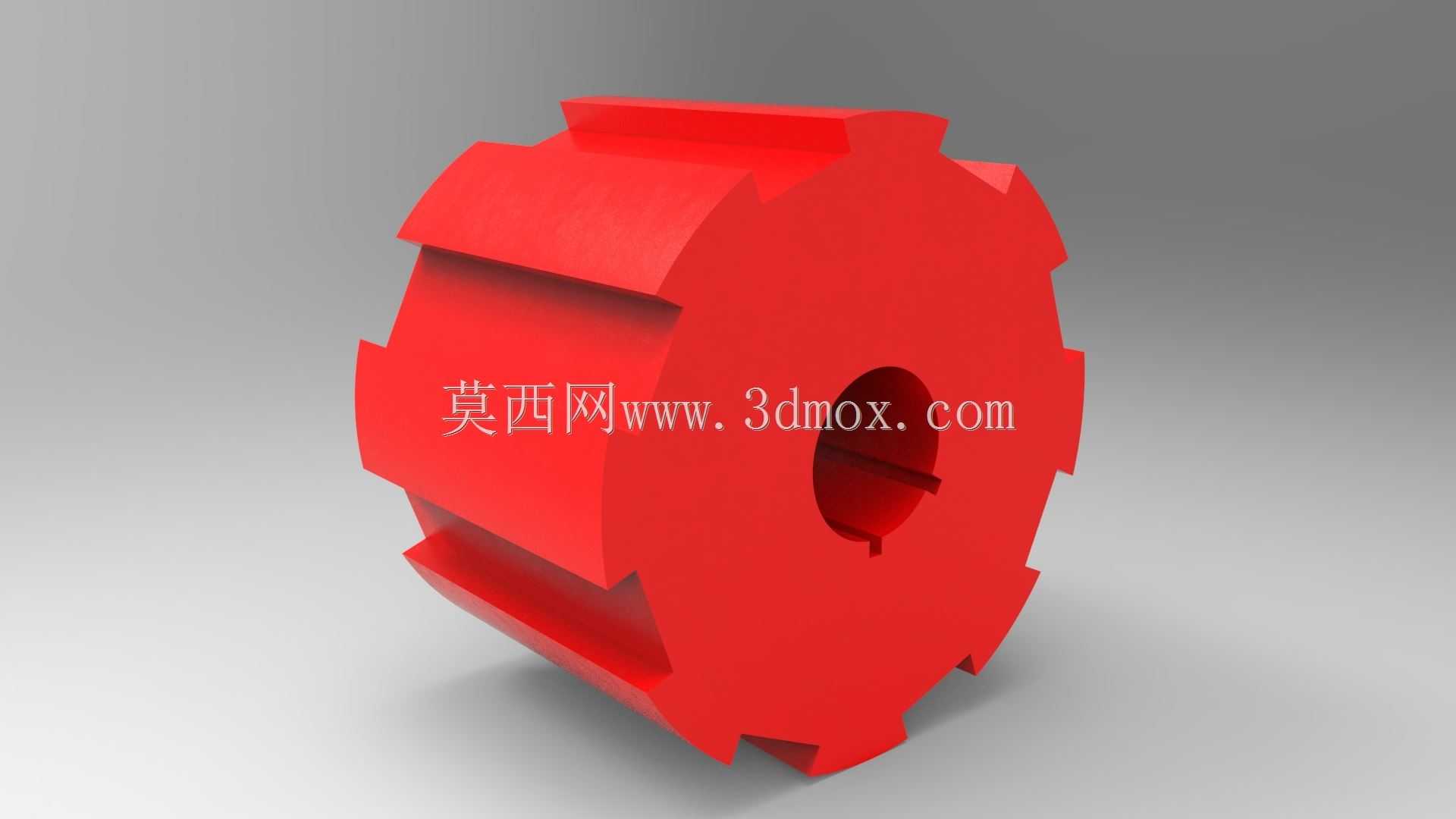

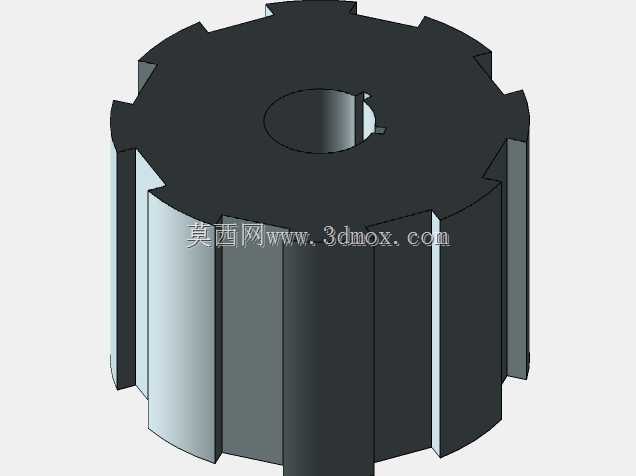

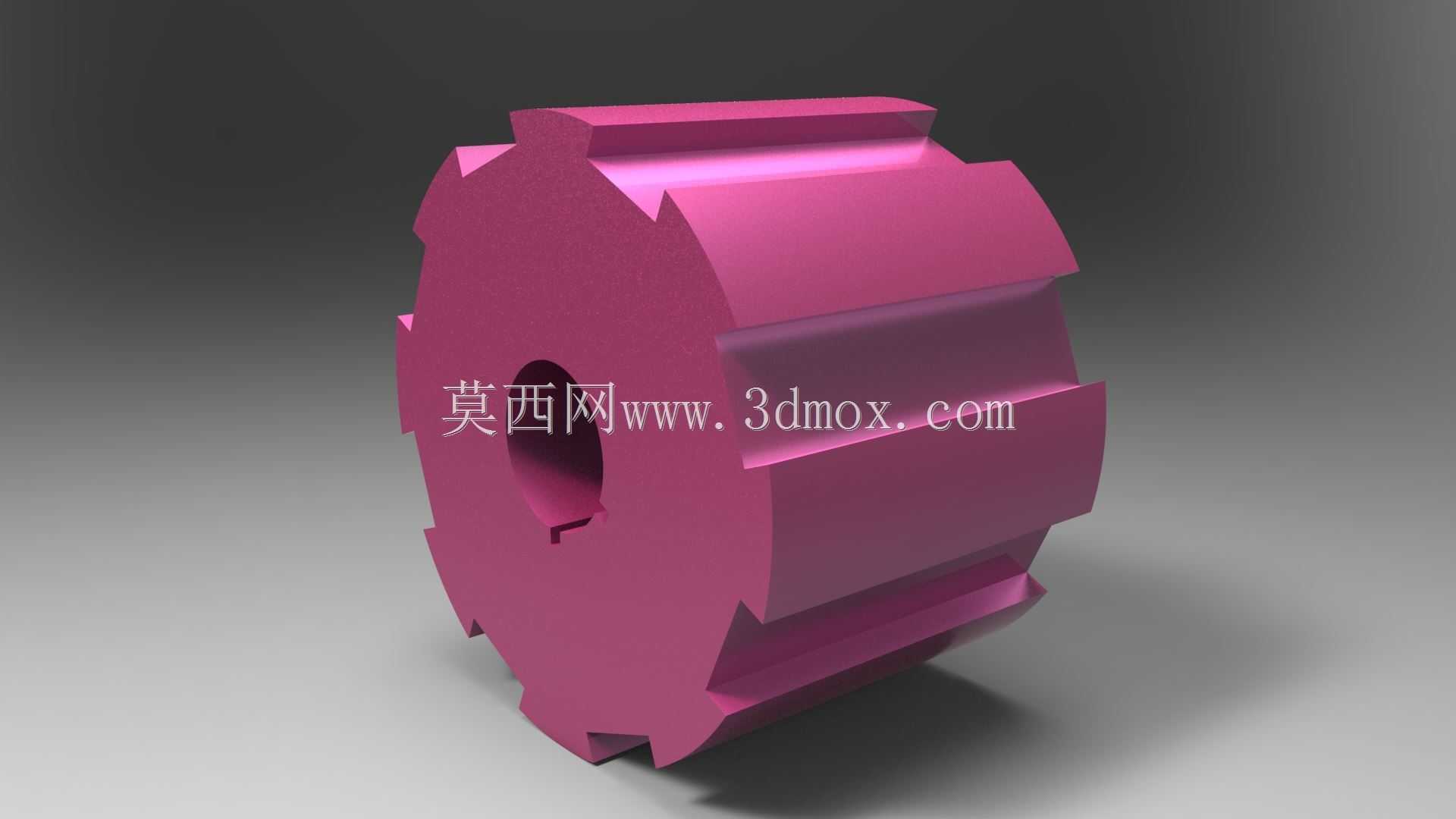

带键槽周向凸齿传动驱动辊盘结构

项目分类:通用机械零部件 发布时间:2021-12-04 ID:424192
  • 带键槽周向凸齿传动驱动辊盘结构
  • 带键槽周向凸齿传动驱动辊盘结构
  • 带键槽周向凸齿传动驱动辊盘结构

  这类带周向凸齿的驱动辊盘,常应用在连续输送设备、辊道传动系统、板材牵引机组当中,作为动力传递的直接执行构件,替代传统光面摩擦辊,解决大负载工况下辊面与工件、配套传动副之间打滑的问题。在冶金行业的热轧辊道、物流仓储的重型链条输送线、木工机械的板材进给机构里,这类结构的辊盘往往成对或成组安装,通过周向均匀分布的凸齿与配套的啮合凹槽、链条槽或者工件定位结构咬合,把主轴输出的扭矩稳定传递到被驱动的部件上,不会因为接触面沾附油污、铁屑或者负载波动出现传动丢转的情况。

  从结构设计逻辑来看,辊盘中心的通孔为轴安装孔,孔内加工的键槽是扭矩传递的核心配合结构,安装时与主轴上的平键配合,限制辊盘与主轴的周向相对转动,相比过盈配合的安装方式,键连接的结构装拆更方便,后期维护更换时不需要专门的拉马设备,松开轴端锁紧件就能直接拆下辊盘,适合输送线这类需要定期检修易损件的工况。周向分布的凸齿采用等距均匀排布的设计,每个凸齿的齿侧都做了小圆弧过渡处理,避免应力集中在齿根位置,在频繁启停、正反转切换的传动场景下,能有效降低齿根开裂的风险,延长构件的疲劳寿命。凸齿的齿顶做了微小的倒角处理,一方面是安装对位时更容易嵌入配套的啮合槽,不会因为加工公差导致卡滞,另一方面也能减少齿顶边缘的磕碰损伤,车间装配过程中即使有轻微的碰撞,也不会出现齿顶崩缺的问题。

  在尺寸边界的设计上,这类辊盘的外径需要匹配对应传动副的中心距,凸齿的齿高要控制在合理范围,齿高过大会导致啮合时的侧隙难以控制,传动过程中产生冲击噪音,齿高过小则会降低啮合的接触面积,大负载下容易出现齿面压溃的情况。中心安装孔的公差一般选用H7级精度,与主轴的k6公差形成过渡配合,既保证装配时的同轴度要求,不会出现辊盘转动时的径向跳动,又不会因为配合过紧导致装拆困难。键槽的尺寸按照对应轴径的国标平键规格设计,键槽的深度要兼顾轴的强度和辊盘轮毂的壁厚,避免键槽过深削弱轮毂的结构强度,或者键槽过浅导致平键的接触面积不足,传动时出现键被剪切失效的问题。辊盘的轴向厚度需要根据传递的额定扭矩计算,厚度过小会导致轮毂与轴的配合长度不足,容易出现辊盘倾斜、轴向窜动的问题,厚度过大则会增加不必要的转动惯量,加重驱动电机的启动负载,尤其是在频繁正反转的工况下,过大的转动惯量会导致传动系统的冲击载荷明显上升。

  实际应用中,这类辊盘的材质一般根据工况环境选择,常规室内输送线场景下采用45号钢调质处理即可,齿面可以做高频淬火提升耐磨性,在有腐蚀环境的化工物料输送场景下,则可以选用不锈钢材质或者做表面防腐涂层处理。安装时需要保证辊盘的端面与主轴轴线垂直,凸齿的啮合侧隙调整到0.1mm到0.3mm之间,侧隙过小会导致传动卡滞、齿面异常磨损,侧隙过大则会出现传动反向间隙,影响进给定位精度。在多辊盘同轴安装的长辊道系统中,每个辊盘的凸齿周向位置需要对齐,避免不同位置的辊盘啮合不同步,导致被输送的工件出现偏斜、卡料的问题。相比链轮、齿轮这类标准传动件,这种驱动辊盘的凸齿结构可以根据实际啮合的工件结构做定制化调整,比如针对特定截面的型材输送,可以把凸齿的轮廓设计成和型材表面凹槽匹配的形状,直接驱动型材前进,不需要额外加装链条或者其他传动中介部件,简化整个传动系统的结构,减少设备的故障点。
