工业传动用环形金属连接带子结构设计

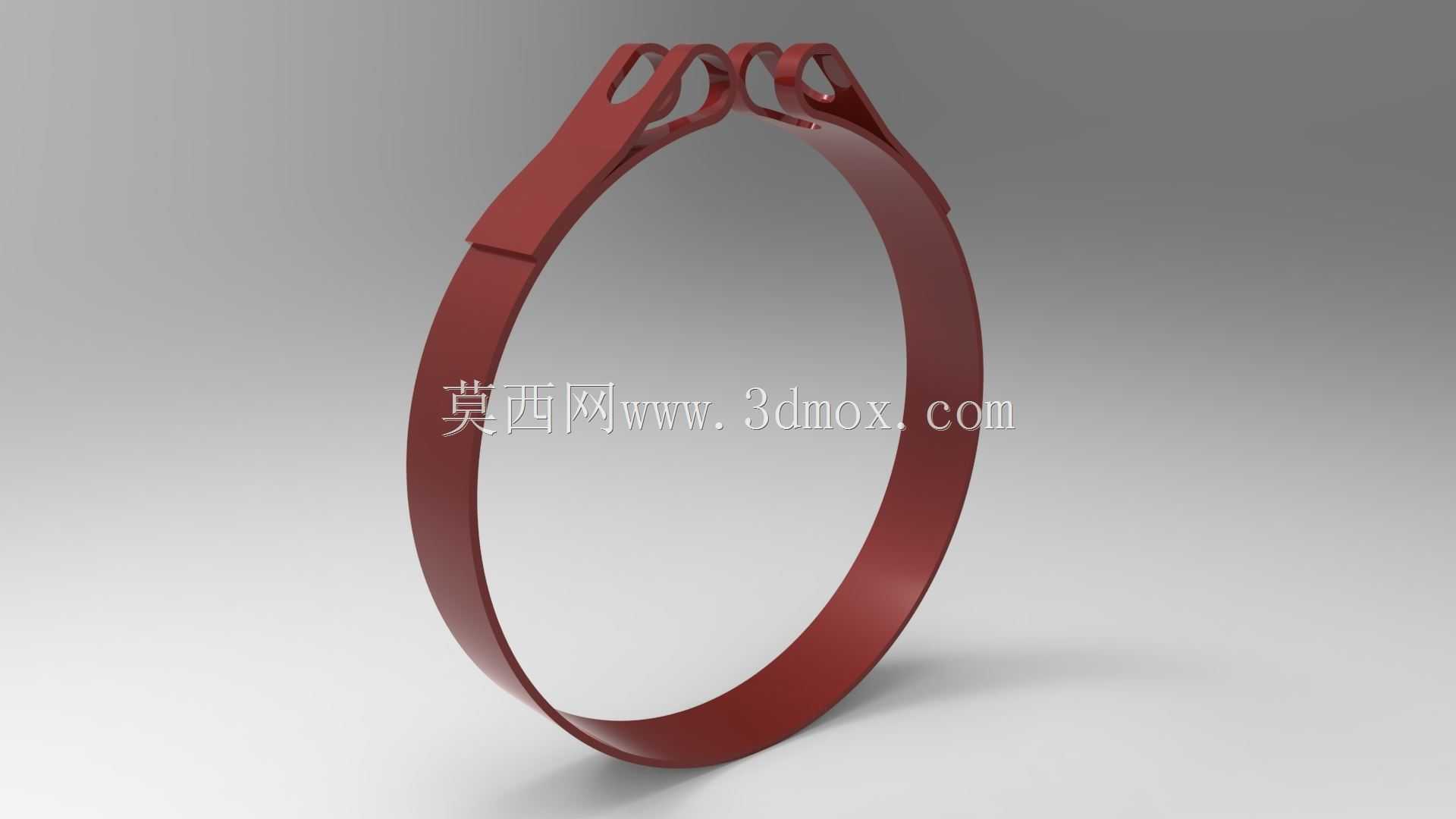

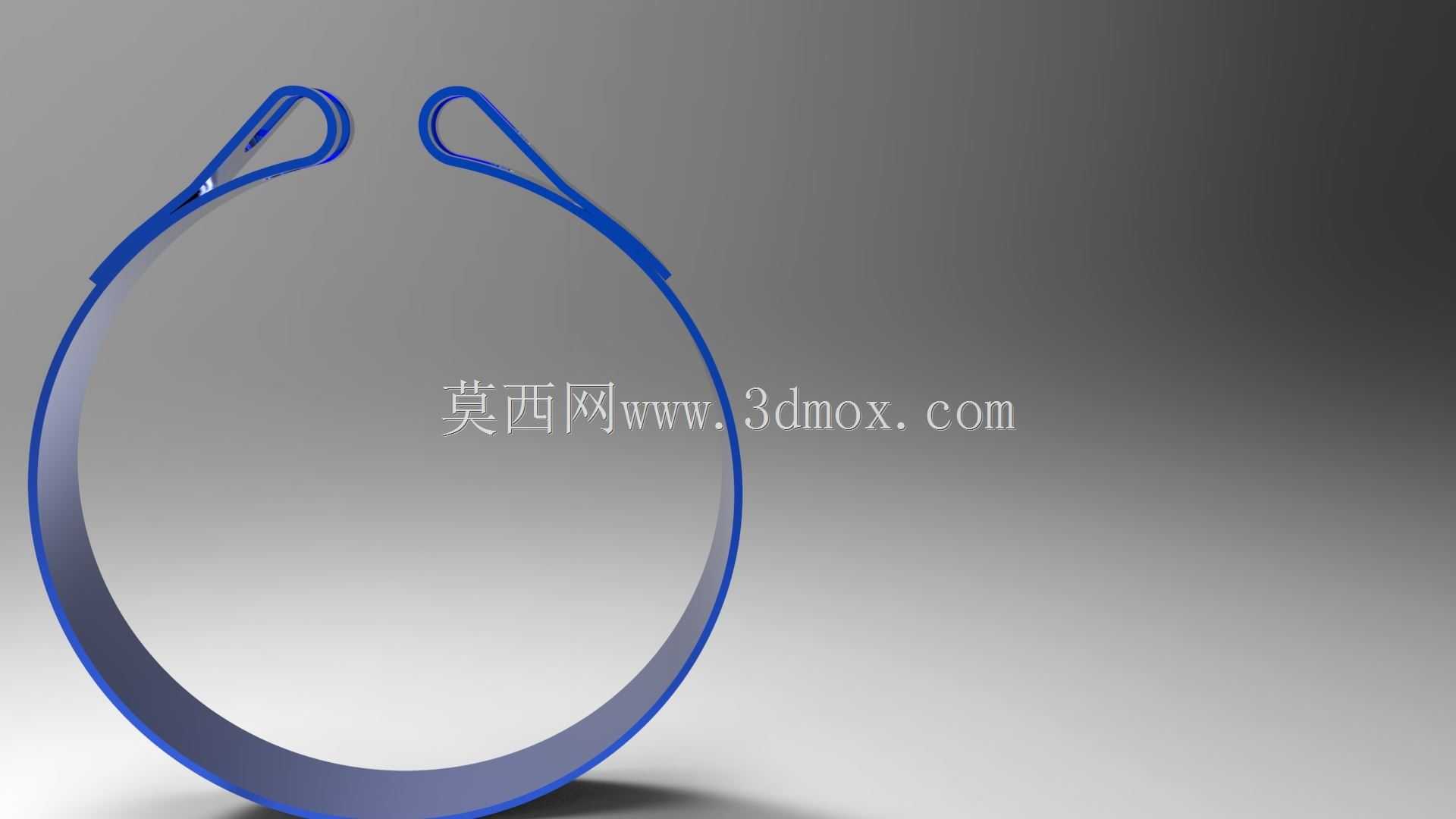

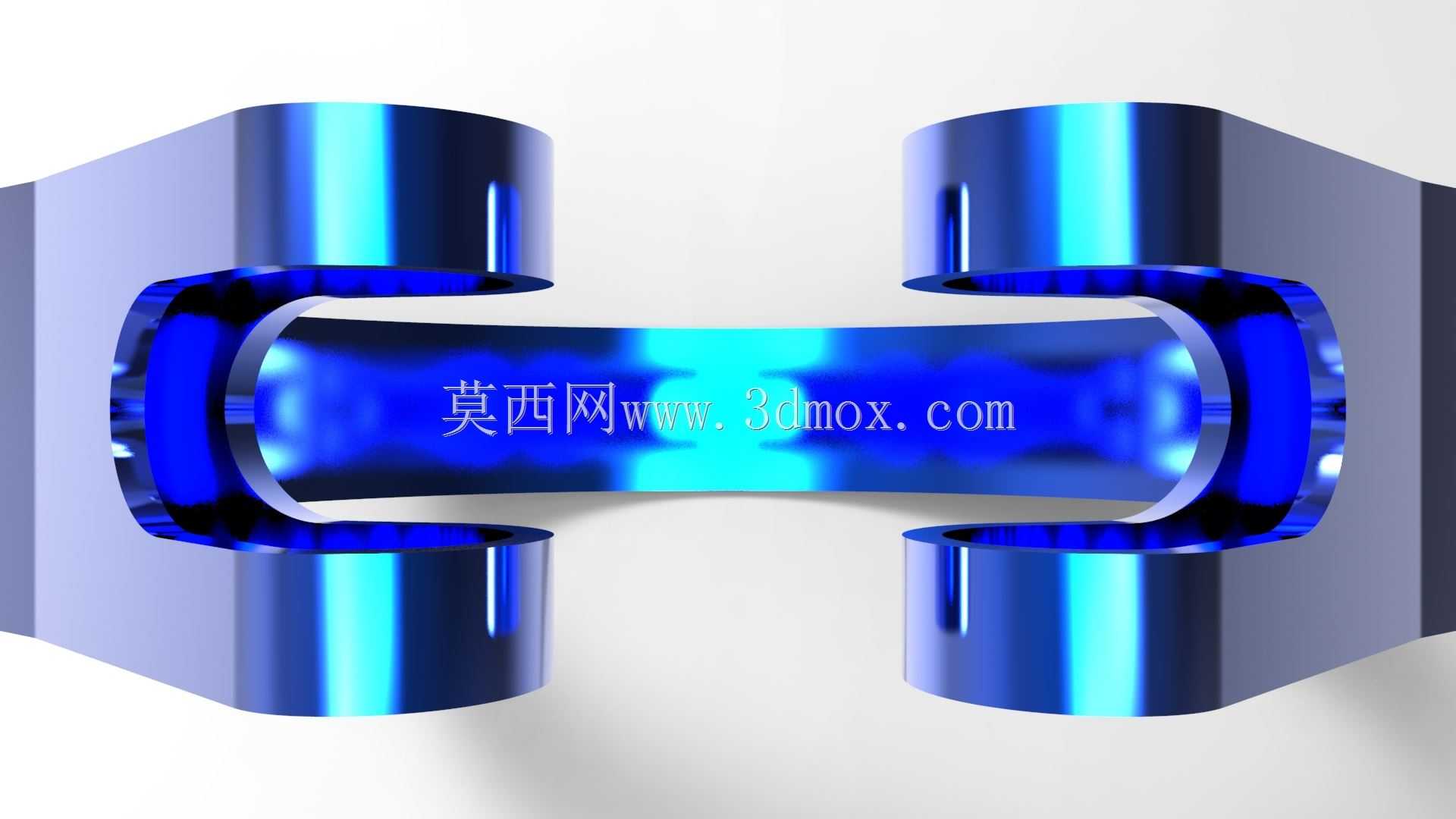

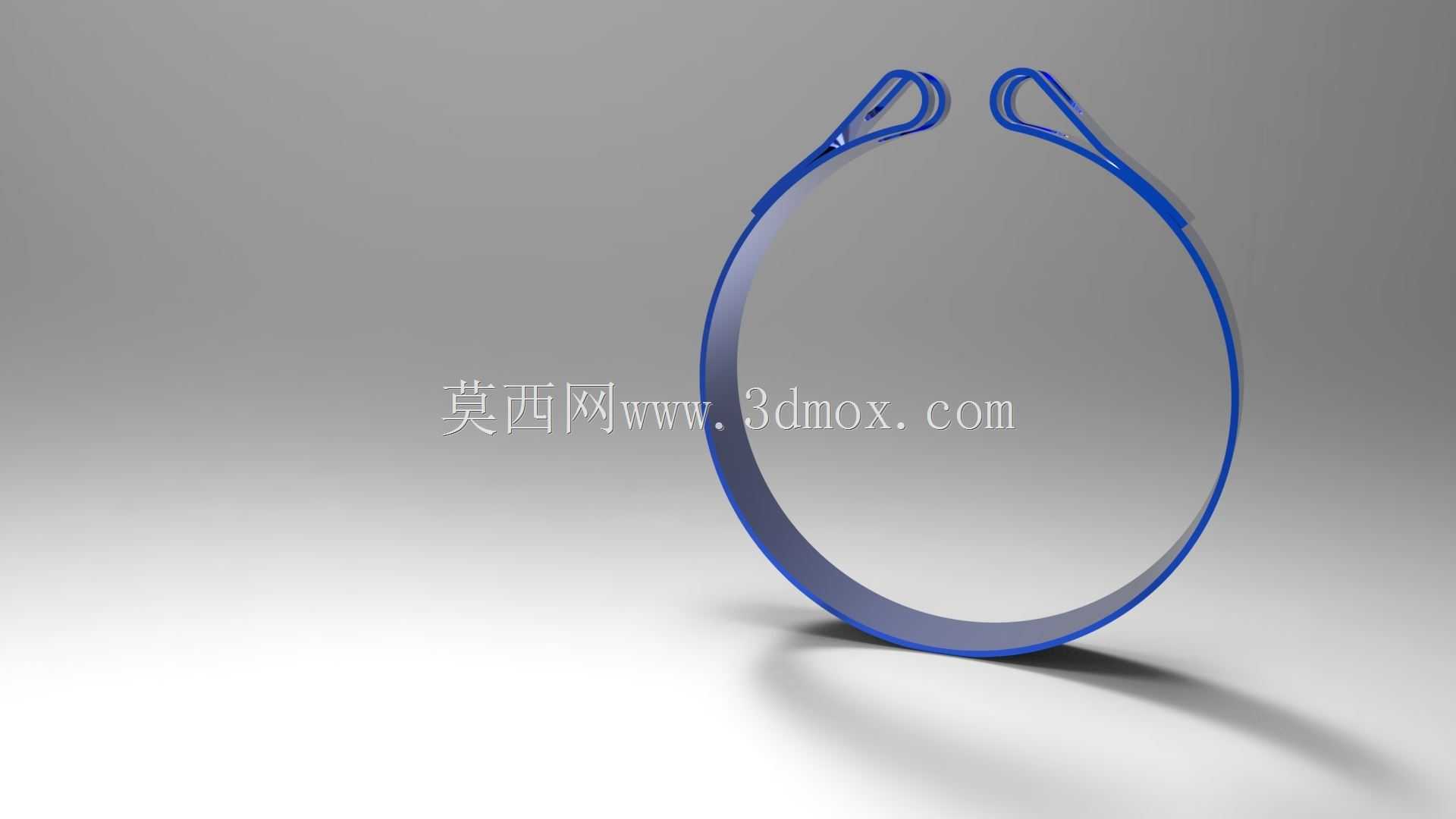

　　在各类工业传动场景中，这类环形金属带子常作为柔性传动连接件，适配于轻载精密传动、输送线定位传动等工况，区别于常规橡胶同步带，金属材质的带子在耐高温、抗油污、低延展率的场景下具备不可替代的优势，比如在涂装生产线的高温烘道段、精密电子组装线的定位输送工位，橡胶带容易出现老化蠕变、精度丢失的问题，而这类金属环形带能长期保持稳定的张紧力与传动精度，不会因为环境温度波动出现长度形变，保障工位间的定位误差控制在极小范围内。从结构设计逻辑来看，该带子采用对称式环形闭合结构，两端的弧形卷边结构是核心受力部位，卷边的圆弧半径经过反复校核，既要保证带子绕过传动辊时的弯曲应力处于材料许用范围内，避免长期循环弯曲出现金属疲劳断裂，

　　又要保证卷边与辊面的接触面积足够，减少局部压强过高导致的辊面磨损或者带子边缘崩裂。设计过程中首先要确认的是安装边界尺寸，带子的内周长需要匹配两个传动辊的中心距与辊径，按照带传动的中心距计算公式预留合理的张紧调节余量，通常张紧行程要预留带长的0.5%-1%，避免安装时无法套入辊组，或是长期运行拉伸后没有张紧调整空间；带子的宽度方向尺寸需要匹配传动辊的辊面宽度，单边预留1-2mm的窜动间隙，防止运行过程中带子边缘与辊组挡边发生摩擦剐蹭，导致带子边缘提前失效。带子的平直段截面厚度是影响传动负载的核心参数，厚度过大会导致弯曲时的内应力过大，绕过小直径辊时容易出现弯折裂纹，厚度过小则会导致带子的抗拉强度不足，负载突增时容易出现拉断故障，

　　设计时需要结合额定传动扭矩、材料的屈服强度、弯曲疲劳寿命曲线综合选定厚度值，同时平直段的表面粗糙度需要控制在合理范围，既要保证与辊面接触时有足够的摩擦力避免打滑，又不能因为粗糙度过高加速辊面的磨损。在实际设备适配中，这类金属带子常配套表面做硬质阳极氧化处理的传动辊使用，辊面的粗糙度与带子表面粗糙度形成匹配的摩擦副，不需要额外增加压轮就能保证传动无滑差，部分需要精准定位的场景下，还会在带子内表面加工出微齿结构，与辊面的齿槽啮合，实现同步传动的效果，不过本次设计的这款光面金属带，更适用于对传动噪音要求极低的场景，比如医疗设备的内部输送机构、实验室精密检测设备的样本传送工位，啮合式带传动存在的啮合冲击噪音在这类场景下会成为干扰源，

　　光面金属带运行时的噪音水平能控制在30分贝以内，满足静音工况的要求。从安装维护的角度来看，这类带子的安装不需要拆卸整套辊组，只需要松开张紧端的调节螺栓，将辊组中心距调到最小值，把带子套入两个辊面后再逐步调大中心距达到额定张紧力即可，张紧力的检测可以通过按压带子平直段中点的挠度来判断，通常按压力度为10N时挠度为带长的1%即为合适的张紧状态，张紧力过大会加剧辊组轴承的负载，降低轴承使用寿命，张紧力过小则会出现传动打滑、传动精度不足的问题。长期运行过程中，这类金属带子不需要像橡胶带那样定期涂抹防滑脂，只需要定期清理表面附着的油污与金属碎屑即可，正常工况下的使用寿命能达到橡胶同步带的3-5倍，尤其在有切削液、润滑油飞溅的机加工自动线输送工位，橡胶带会因为接触油品出现溶胀变形，而金属材质的带子完全不受油品影响，能长期保持尺寸稳定性。另外在设计时还考虑了带子的动平衡性能，因为环形带在高速运行时如果壁厚不均、周长方向的质量分布不均，会产生周期性的振动，影响整套传动机构的稳定性，所以加工过程中会对带子做周长方向的壁厚差检测，将壁厚差控制在0.02mm以内，同时对接头位置做平滑打磨处理，保证接头处的厚度与带身厚度一致，避免运行到辊面时产生冲击振动。
