异形三孔金属连接固定支架结构设计

　　在各类工装夹具、轻工自动化输送线以及小型专用设备的执行端结构中，这类异形金属支架是承担定位、连接与载荷传递的核心基础零件，不同于标准型材拼接的连接结构，这类一体成型的异形支架往往针对特定工位的安装空间、受力方向做了定向优化，能够在有限的装配空间内同时完成多组部件的定位衔接，减少额外的拼接紧固件数量，降低装配累积误差。

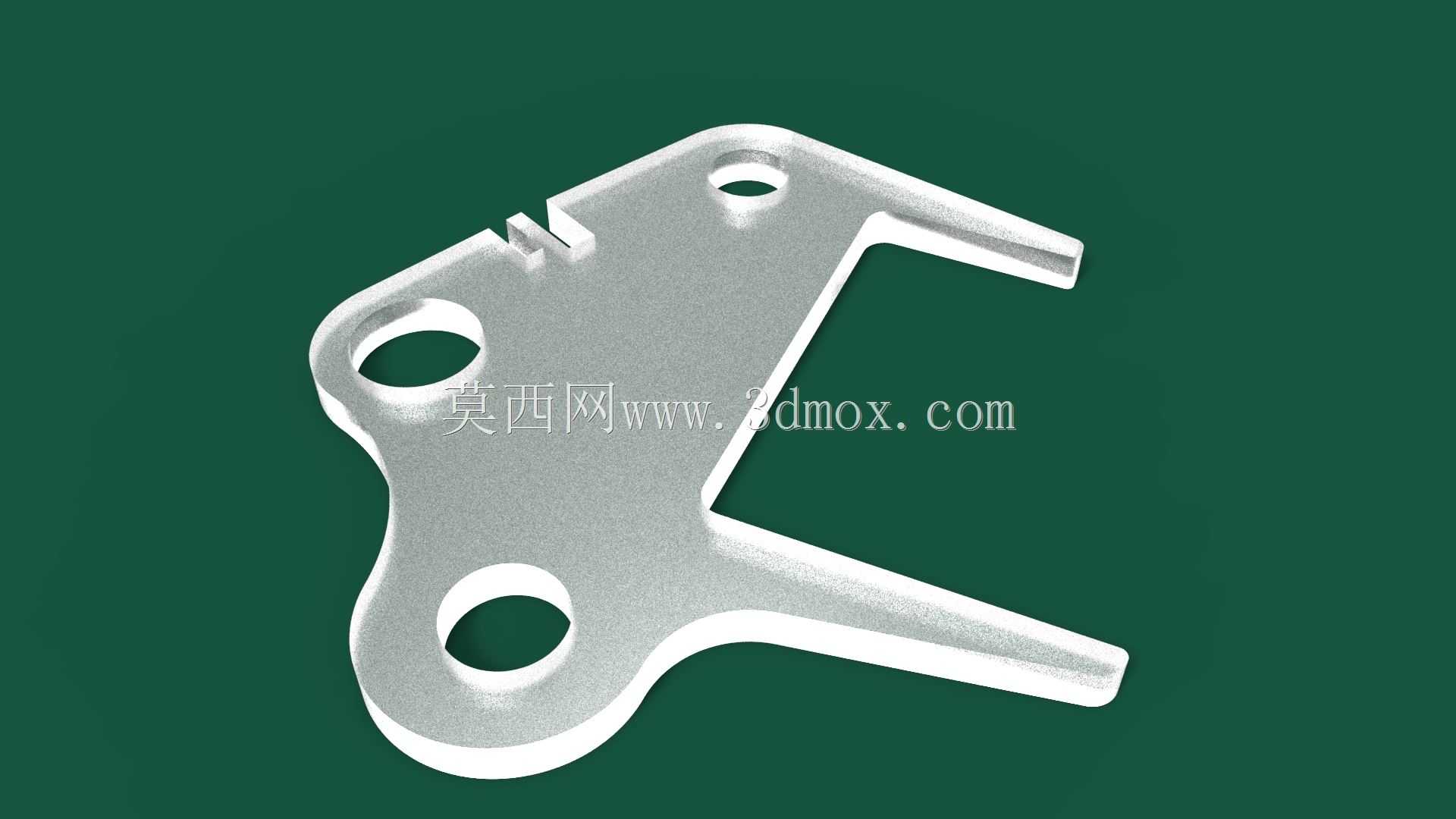

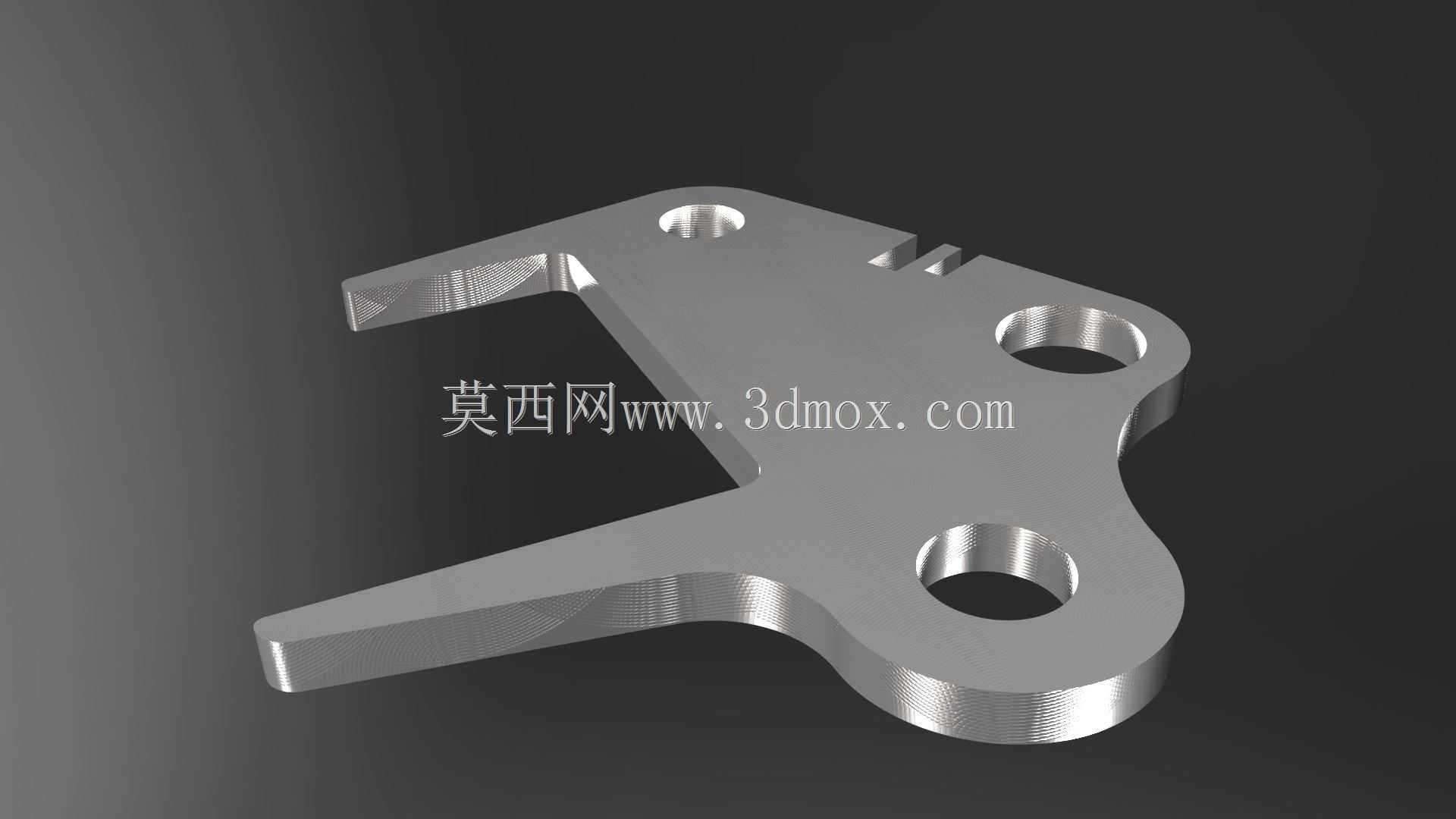

　　从实际使用场景来看，这类支架常应用在需要对两个执行构件做角度限位、或者对运动件做行程止挡的工位，比如小型包装设备的料仓挡片安装座、工装夹具的快速夹钳连接座，或是检测设备的传感器安装支架，其不规则的外伸叉形结构，是为了避让相邻运动部件的运行轨迹，避免设备运行过程中出现结构干涉。三个分布在不同位置的安装孔，分别对应不同的连接功能：其中两个带沉台的圆孔用于穿设螺栓将支架整体固定在设备基座上，沉台结构可以让螺栓头完全埋入支架表面，不会突出平面影响其他部件的安装；剩下的一个通孔则用于连接活动构件，比如铰接摆杆、安装挡块或是固定检测元件，孔位的同轴度、孔与支架基准面的垂直度都有明确的公差要求，避免装配后出现活动件卡滞、定位偏移的问题。

　　设计这类支架时，首先要明确安装边界的约束条件：支架的整体厚度需要匹配安装位置的空间间隙，过厚会增加不必要的重量与材料成本，过薄则会在长期受交变载荷的情况下出现形变，影响定位精度。两个外伸的叉臂长度与夹角，是根据需要避让的部件轮廓确定的，叉臂的末端做了斜切处理，一方面是为了在装配时起到导向作用，方便工作人员快速对准安装位，另一方面也能去除尖锐边角，避免装配过程中划伤操作人员或是相邻的线缆、软管。支架的所有棱边都做了小倒角处理，不仅是为了去除机加工产生的毛刺，也能减少应力集中的问题，尤其是在孔位周边与叉臂根部的过渡位置，采用圆弧过渡而非直角衔接，能够大幅提升支架的抗疲劳强度，在长期承受冲击载荷的工况下也不容易出现开裂问题。

　　从安装适配性来看，支架的安装基准面做了平面度处理，确保和基座贴合时不会出现间隙，避免螺栓锁紧后支架产生翘曲变形，影响上部连接部件的位置精度。三个孔位的中心距公差控制在合理范围内，既能够保证和标准紧固件的适配性，不会出现孔位错位无法装配的问题，也不会因为公差过松导致支架安装后出现窜动。这类支架一般采用金属板材经线切割或是冲压成型后再做孔位精加工，表面不需要额外做装饰处理，只要做好防锈处理即可满足大部分工业场景的使用需求，部分对耐磨要求较高的使用场景，还会对铰接孔的内壁做淬火处理，提升孔壁的耐磨性能，延长支架的整体使用寿命。

　　在实际选型应用时，需要先核对支架的整体外轮廓尺寸是否适配安装位的空间，尤其是两个叉臂的外伸长度，要确保支架安装后，叉臂不会和相邻的运动部件产生轨迹干涉，同时要确认各个安装孔的孔径是否匹配所使用的螺栓规格，铰接孔的尺寸是否适配对应的铰接轴直径，避免出现装配后间隙过大导致的定位晃动问题。对于承受冲击载荷的使用场景，还要核算支架叉臂根部的截面强度，确认在最大载荷下的形变量在允许范围内，不会因为形变过大导致设备运行故障。
